圆螺母细牙

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

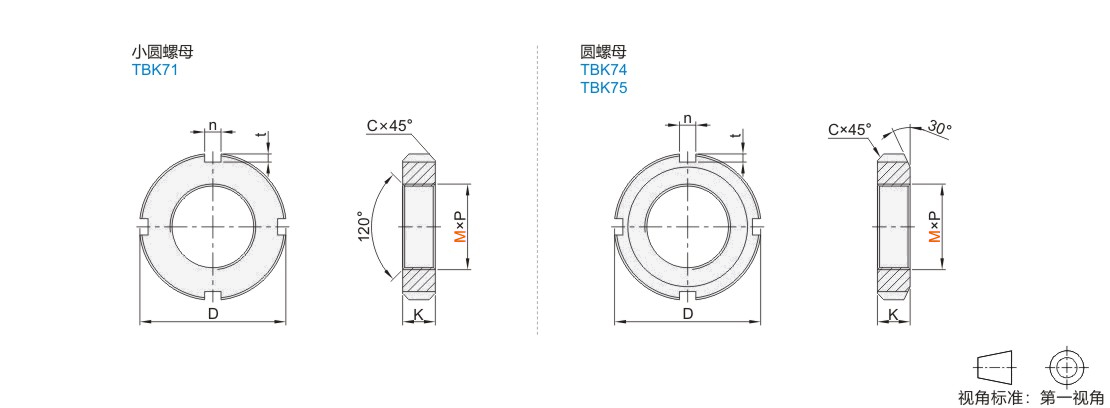

M≤100,N (槽数)=4

M≥105,N (槽数)=6

选型参数

选型表

型号		螺距P	D	C	K	n		t
代码	M	螺距P	D	C	K	max	min	max	min
小圆螺母 (S45C) JT-YXOLD	10	1	20	0.5	6	4.3	4	2.6	2
	12	1.25	22
	14	1.5	25
	16		28
	18		30			5.3	5	3.1	2.5
	20		32
	22		35		8
	24		38
	27		42	1
	30		45
	33		48
	36		52			6.3	6	3.6	3
	39		55
	42		58
	48		68		10
	52		72			8.36	8	4.25	3.5
	56	2	78
	60		80
	64		85
	68		90
	72		95		12
	76		100			10.36	10	4.75	4
	80		105
	85		110
	90		115
	95		120
	100		125			12.43	12	5.75	5
	105		130		15
	110		135
	115		140
	120		145			14.43	14	6.75	6
	125		150
	130		160
	140		170		18
	150		180
	160	3	195
	170		205			16.43	16	7.9	7
	180		220		22
	190		230
	200		240
圆螺母 (S45C) JT-YXOLF 圆螺母 (SUS304) JT-YXOLO	10	1	22	0.5	8	4.3	4	2.6	2
	12	1.25	25
	14	1.5	28
	16		30
	18		32			5.3	5	3.1	2.5
	20		35
	22		38		10
	24		42	1
	25		42
	27		45
	30		48
	33		52
	35		52			6.3	6	3.6	3
	36		55
	39		58	1.5
	40		58
	42		62
	45		68			8.36	8	4.25	3.5
	48		72		12
	50		72		12
	72*	2	105		15

带*的规格不适用JT-YXOLO。

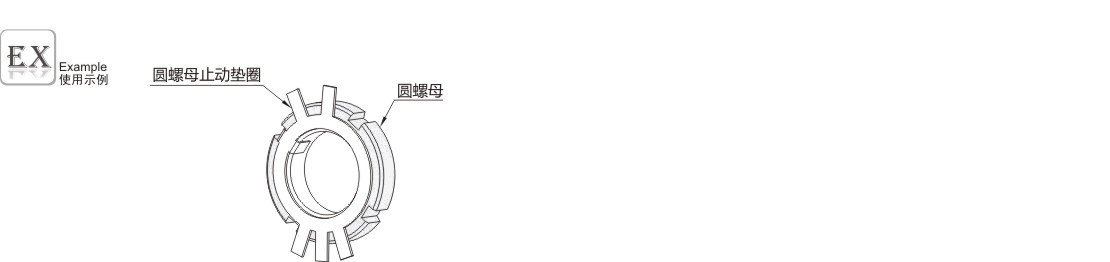

使用时圆螺母止动垫圈装在螺母开槽的那一侧，紧固后将内外止动耳
折弯放到槽内。圆螺母紧固后，将内外耳扳成轴向，分别卡在轴上的
键槽和圆螺母的开口处，这样，圆螺母就不会由于轴的转动而松脱。
