弧齿锥齿轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

选型参数

选型表

型号		公称型号	内孔直径PH7 最小单位1		螺旋方向	齿数	齿数比	配对型号	H	d	D
代码	模数	公称型号	螺钉锁紧型	键槽孔型	螺旋方向	齿数	齿数比	配对型号	H	d	D
螺钉锁紧型 JT-KZRQD JT-KZRQU JT-KZRQQ 键槽孔型 JT-KZRFD JT-KZRFU JT-KZRFQ	1.0	2020	68	8	L(左) R(右)	20	1:1	2020	16	20	21.12
		3030	1012	1012	L(左) R(右)	30	1:1	3030	22	30	31.09
		2040	81012	8	L(左)	20	1:2	4020	16	20	21.87
		4020	1012	1012	R(右)	40	1:2	2040	25	40	40.41
	1.5	2020	1012	1012	L(左) R(右)	20	1:1	2020	24	30	31.85
		3030	12~16	12~16	L(左) R(右)	30	1:1	3030	33	45	46.79
		1836	81012	8	L(左)	18	1:2	3618	22	27	30.09
		3618	10~15	10~15	R(右)	36	1:2	1836	30	54	54.76

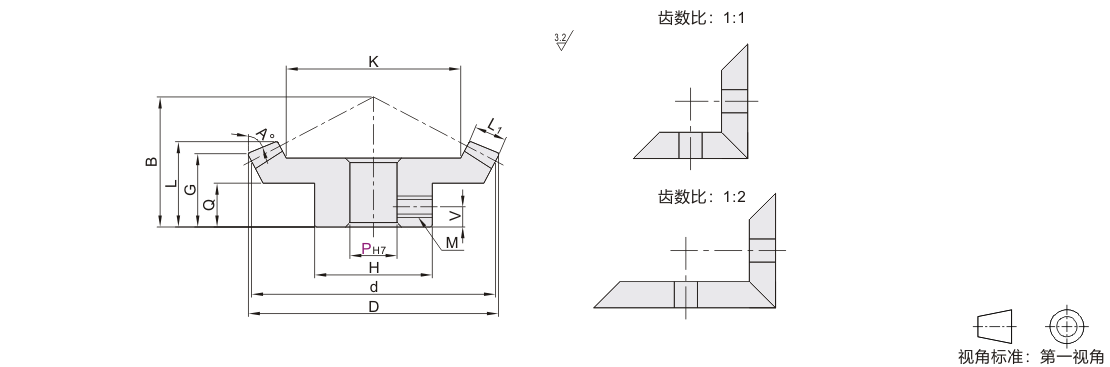

型号		公称型号	齿数	K	B	L	G	Q	V	L1	A	M
代码	模数	公称型号	齿数	K	B	L	G	Q	V	L1	A	M
螺钉锁紧型 JT-KZRQD JT-KZRQU JT-KZRQQ 键槽孔型 JT-KZRFD JT-KZRFU JT-KZRFQ	1.0	2020	20	11.3	21	14.43	11.56	9	4.5	4.5	50°31'	M4
		3030	30	19.4	26	15.67	11.54	9	4.5	6.2	48°21'	M5
		2040	20	12.1	29.6	15	10.JT-VMPSLCSFZMPNZFZ	8.6	4	5.7	30°13'	M4
		4020	40	28.4	21.8	14.57	12.21	8	4	5.7	65°36'	M5
	1.5	2020	20	17.2	28	18.44	13.93	10	5	7.0	50°50'	M4
		3030	30	29.7	38	22.64	16.40	12	6	9.3	47°54'	M5
		1836	18	12.2	40.74	22.96	14.51	12.49	6	9.8	30°44'	M4
		3618	36	34.3	26.75	18.01	14.01	9	4.5	9.8	65°57'	M5

请将L与R进行组合配对使用。
如配对齿轮使用其它公司的产品，则可能导致齿轮无法啮合。请务必配对选择使用。
单个销售，不配对销售，敬请注意。

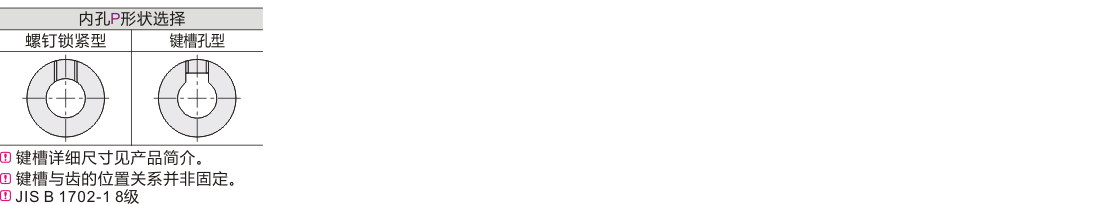

当选键槽孔的轴孔直径10、键槽宽4.0mm(高1.8mm)的规格时，请将P尺寸指定为10K。

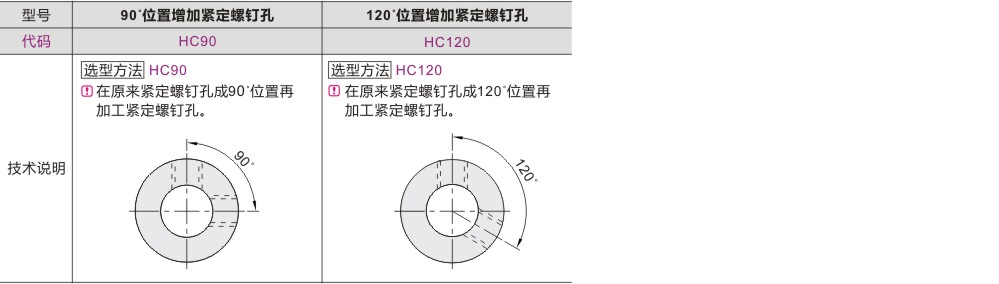

可选加工参数
