包胶轴承圆柱型

图片仅供参考

包胶轴承圆柱型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴承材质	衬层 / 材质	衬层 / 硬度	衬层 / 颜色	类型
JT-VXXTSD	SUJ2	聚氨酯	肖氏A90	黑色	圆柱型
JT-VXXTSO	SUJ2	硅橡胶	肖氏A70	浅灰色	圆柱型

聚氨酯为热塑型聚氨酯。
不同批次产品包胶衬层可能存在色差。

选型参数

聚氨酯(黑色)/硅橡胶(浅灰色)

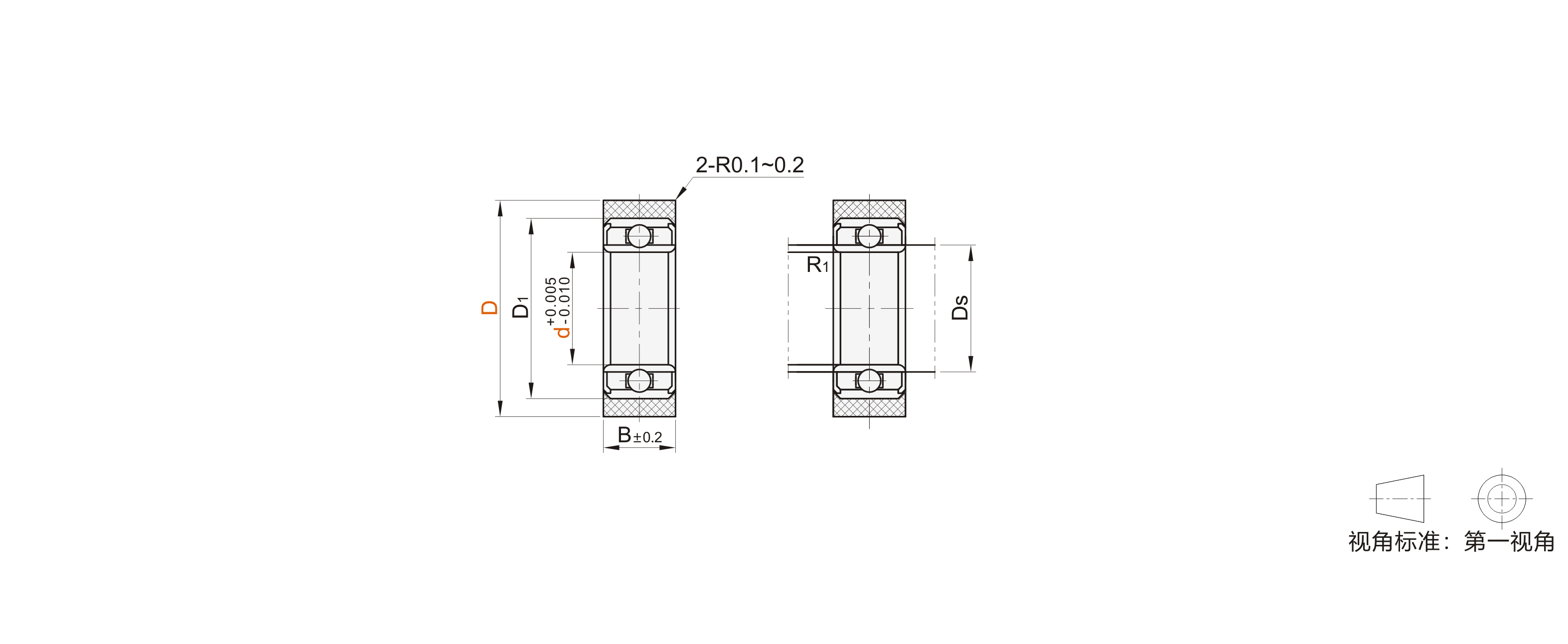

型号		D		B	D1	安装尺寸			容许负载 (N)	使用轴承
代码	d					Ds		R1		使用轴承
代码	d					(Min.)	(Max.)	(Max.)		JT-VXXTSD	JT-VXXTSO
聚氨酯(黑色) JT-VXXTSD 硅橡胶(浅灰色) JT-VXXTSO	3	12	±0.10	3	7	3.9	4.1	0.1	34	683ZZ	683ZZ
	4	13		4	9	5	5.2	0.1	44	684ZZ	684ZZ
	4	16		5	13	5.6	6.2	0.2	59	624ZZ	624ZZ
	5	16			13	6.6	6.9	0.2	59	685-2RS	685ZZ
	5	20			16	7	7.6	0.3	78	625-2RS	625ZZ
	6	20	±0.15		15	7.6	7.8	0.2	78	696-2RS	696ZZ
	6	28	±0.15	6	19	8	9.5	0.3	157	626-2RS	626ZZ
	8	28	±0.20	7	22	10	12.2		157	608-2RS	608ZZ
	8	30		7	22	10	12.2		176	608-2RS	608ZZ
	10*	30		8	26	12	13.5		176	6000-2RS	—
	10*	40		9	30	14	16	0.6	274	6200-2RS
	15*	40		9	32	17	19	0.3	274	6002-2RS

带*尺寸不适用JT-VXXTSO。容许负载为参考值。
