十字环联轴器螺钉夹紧型短式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 间隔环	表面处理 / 主体	附件	类型
JT-NMNSQ	铝合金	POM	本色阳极氧化	内六角紧定螺钉	螺钉固定短型
JT-NMVSQ	铝合金	POM	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧长型

特点
使用温度-20°C~+80°C。

径向、轴向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2；
两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需求，请联系工程师对接处理。

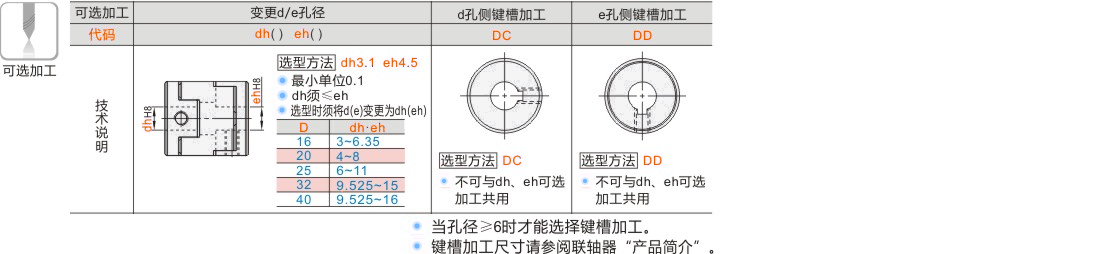

选型参数

螺钉固定短型

螺钉夹紧长型

尺寸性能表

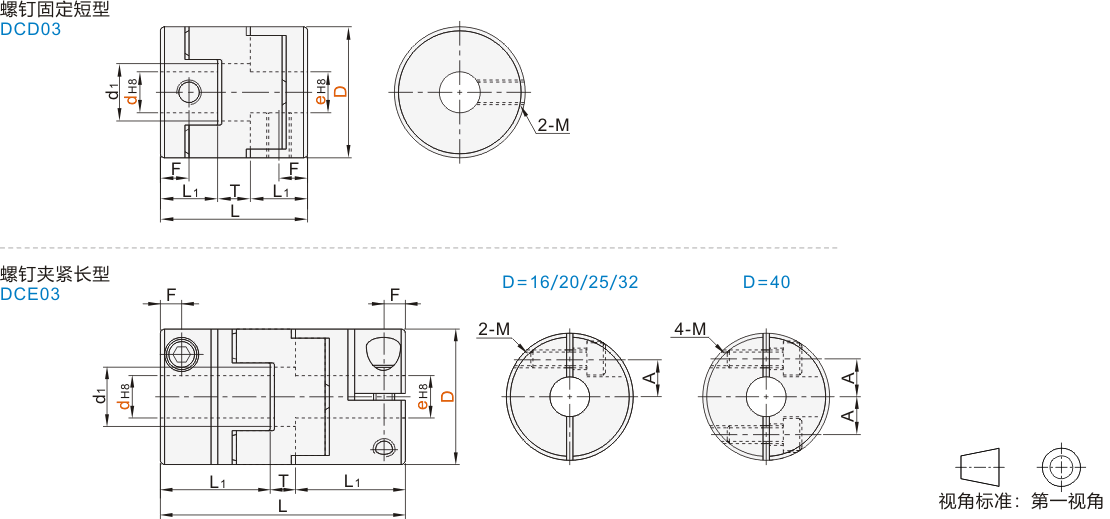

型号		d1	L	L1	T	F	A	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	容许安装偏差		静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	重量 (g)
代码	D	d1	L	L1	T	F	A	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	角向(°)	径向(mm)	静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	重量 (g)
JT-NMNSQ	16	7	18	7	4	3.5	一	M3	0.7	0.7	3	1.0	31	9500	3.2×10^⁻⁷	7
	20	9	23	9	5	4.5		M4	1.7	1.2		1.5	60	7600	1.0×10^⁻⁶	14
	25	11	28	11	6	5.5		M5	4	2		2.0	140	6100	3.0×10^⁻⁶	27
	32	14.5	33	13	7	6.5		M6	7	4.5		2.5	280	4800	9.5×10^⁻⁶	50
	40	17	32	14	4	7		M6	7	9		3.0	540	3800	2.3×10^⁻⁵	80
JT-NMVSQ	16	7	30	13	4	3	5	M2.5	1	0.7	3	1.0	31	9500	5.8×10^⁻⁷	12
	20	9	33	14	5	3	6.5	M2.5	1	1.2		1.5	60	7600	1.5×10^⁻⁶	19
	25	11	40	17	6	3.8	9	M3	1.5	2		2.0	140	6100	4.4×10^⁻⁶	36
	32	14.5	45	19	7	4.5	11	M4	2.5	4.5		2.5	280	4800	1.4×10^⁻⁵	69
	40	17	50	23	4	7	13	M5	4	9		3.0	540	3800	4.1×10^⁻⁵	130

惯性力矩和重量按最大孔径计算。

暂未上传文档资料

十字环联轴器 螺钉夹紧型 短式
