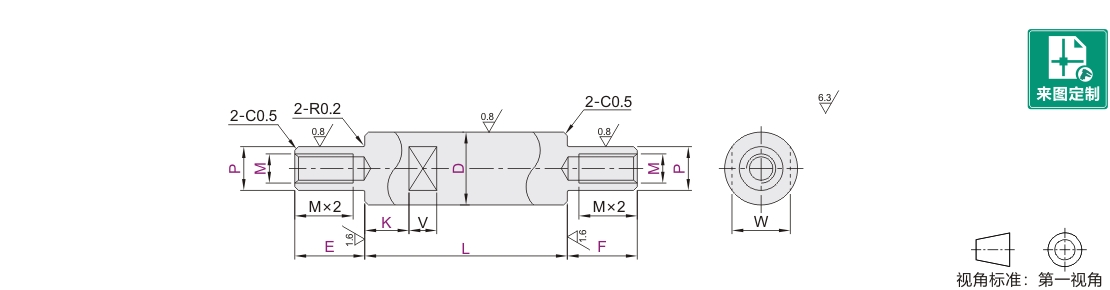

转轴两端台阶内螺纹带扳手槽

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	公差 / D	公差 / P	材质	表面处理	类型
JT-GMADD	g6	g6	S45C	发黑	两端内螺纹型 ● 带扳手槽型
JT-GMADU	g6	g6	S45C	无电解镀镍	两端内螺纹型 ● 带扳手槽型
JT-GMAUX	g6	g6	SUS304	—	两端内螺纹型 ● 带扳手槽型
JT-GMAOD	h7	h7	S45C	发黑	两端内螺纹型 ● 带扳手槽型
JT-GMAOU	h7	h7	S45C	无电解镀镍	两端内螺纹型 ● 带扳手槽型
JT-GMAOX	h7	h7	SUS304	—	两端内螺纹型 ● 带扳手槽型
JT-GMALD	h9	g6	S45C	发黑	两端内螺纹型 ● 带扳手槽型
JT-GMALU	h9	g6	S45C	无电解镀镍	两端内螺纹型 ● 带扳手槽型
JT-GMALX	h9	g6	SUS304	—	两端内螺纹型 ● 带扳手槽型
JT-GMAGD	h9	h7	S45C	发黑	两端内螺纹型 ● 带扳手槽型
JT-GMAGU	h9	h7	S45C	无电解镀镍	两端内螺纹型 ● 带扳手槽型
JT-GMAGX	h9	h7	SUS304	—	两端内螺纹型 ● 带扳手槽型

圆度·直线度·垂直度·同轴度，请参阅转轴产品简介。

选型参数

型号		最小单位0.1		最小单位1	M	带扳手槽型	W	V
代码	Dh7	L	E·F	P	M	K(最小单位1)	W	V
JT-GMAOD JT-GMAOU JT-GMAOX	6	18.0~300.0	1≤E≤P×6 1≤F≤P×6	M+2≤P＜D	3	K=0或K≥1	5	10
	8	18.0~400.0			3 4 5		7
	10	18.0~500.0			4 5 6		8
	12	20.0~600.0			5 6 8		10	12
	15	20.0~700.0			5 6 8 10		13
	20	25.0~800.0			5 6 8 10 12		17
	25				6 8 10 12 16		22
	30				8 10 12 16 20		27	16
	35	35.0~800.0			8 10 12 16 20 24		30	16
	40				12 16 20 24 30		36	20
	50				16 20 24 30		41	20

型号		最小单位0.1		最小单位1	M	带扳手槽型	W	V
代码	Dh9	L	E·F	P	M	K(最小单位1)	W	V
JT-GMALD JT-GMALU JT-GMALX JT-GMAGD JT-GMAGU JT-GMAGX	6	18.0~300.0	1≤E≤P×6 1≤F≤P×6	M+2≤P＜D	3	K=0或K≥1	5	10
	8	18.0~400.0			3 4 5		7
	10	18.0~500.0			4 5 6		8
	12	20.0~600.0			5 6 8		10	12
	15	20.0~700.0			5 6 8 10		13
	20	25.0~800.0			5 6 8 10 12		17
	25				5 6 8 10 12 16		22
	30				8 10 12 16 20		27	16
	35	35.0~800.0			8 10 12 16 20 24		30	16

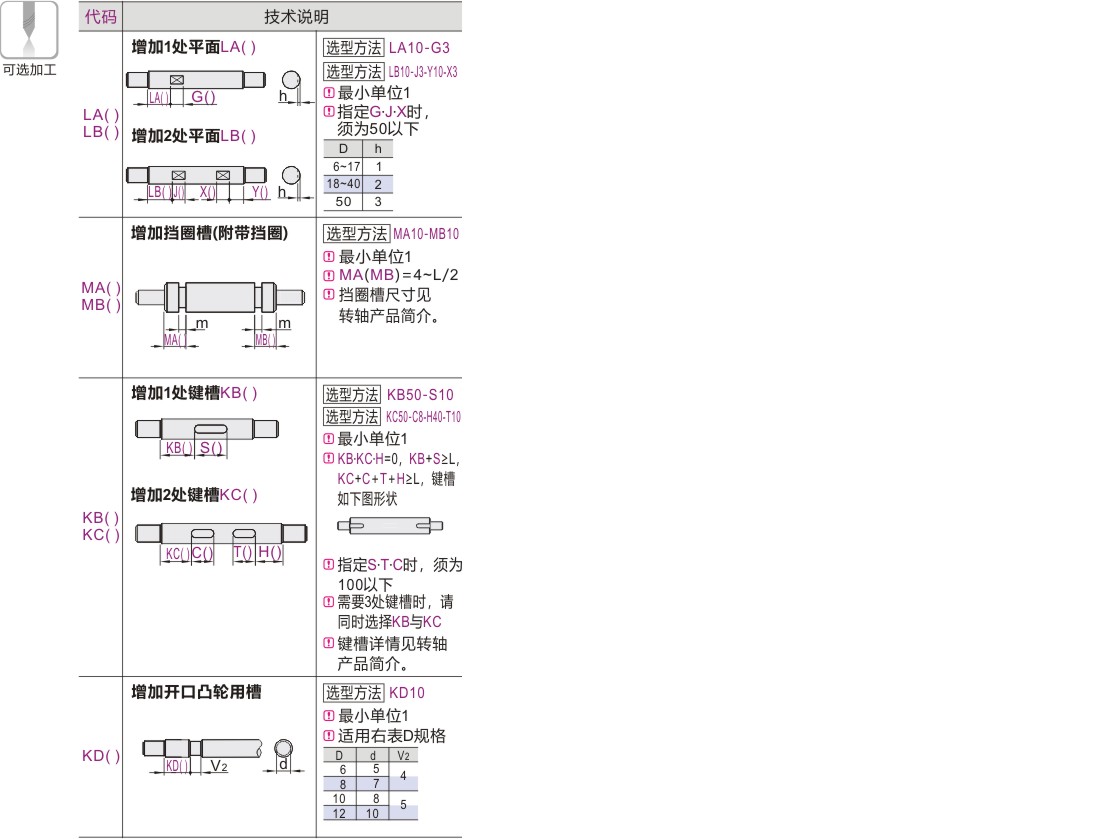

可选加工参数
