单衬型带法兰直线轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠材质	保持架材质	密封圈材质	使用环境温度	类型
JT-VIGVSU	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15~80℃	单衬型 ● 圆法兰型
JT-VIGVSQ	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15~80℃	单衬型 ● 圆法兰型
JT-VIGVDU	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15~80℃	单衬型 ● 方法兰型
JT-VIGVDQ	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15~80℃	单衬型 ● 方法兰型
JT-VIGVUU	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15~80℃	单衬型 ● 对边法兰型
JT-VIGVUQ	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15~80℃	单衬型 ● 对边法兰型

产品特点
产品中级精度，低摩擦、耐久性好；
带法兰直线轴承使轴向定位更简单，无需增加轴承座即可快速安装；
法兰的存在使得轴承在安装时更加稳固，能够更好地固定在机械结构上；
带法兰直线轴承能够减少由于安装误差而引起的轴承移位或者不稳定问题，
法兰提供了一个固定的参考点，使得轴承的安装更加精确和可控；
轴套、滚珠材质SUJ2相当于GCr15。
保持架材质树脂相当于DURACON M90。
建议直线轴承与本公司生产的导向轴(标准g6公差)配套使用。
如对防锈有要求，请优先选用镀镍产品！

选型参数

选型表

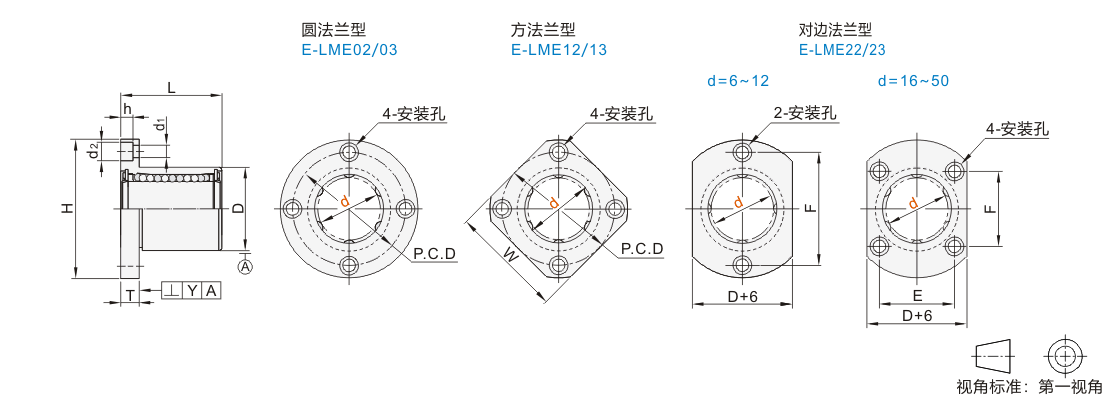

型号			D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	垂直度Y
代码	d		D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	垂直度Y
圆法兰型 JT-VIGVSU JT-VIGVSQ 方法兰型 JT-VIGVDU JT-VIGVDQ 对边法兰型 JT-VIGVUU JT-VIGVUQ	5	+0.003 −0.012	10	+0.006 −0.015	15	±0.6	25	5	3.5	6	3.1	17	20	—	17	0.024	0.024
	6		12		19		28					20	22		20
	8		15		24		32					24	25		24
	10		19	+0.006 −0.018	29		40	6	4.5	7.5	4.1	29	30		29
	12		21		30		42					32	32		32
	16		28		37		48					38	37	22	31
	20	+0.003 −0.013	32	+0.006 −0.021	42		54	8	5.5	9	5.1	43	42	24	36	0.030	0.030
	25		40		59		62	8	5.5	9	5.1	51	50	32	40
	30		45		64		74	10	6.6	11	6.1	60	58	35	49
	35	+0.003 −0.015	52	+0.006 −0.024	70		82	10	6.6	11	6.1	67	64	38	55	0.040	0.040
	40		60		80		96	13	9	14	8.1	78	75	45	64
	50		80		100		116	13	9	14	8.1	98	92	56	80
	60	+0.003 −0.018	90	+0.006 −0.030	110		134	18	11	17	11.1	112	106	74	84	0.045	0.045
	80*	+0.003 −0.018	120	+0.006 −0.030	140		164	18	11	17	11.1	142	136	—	—	0.045	0.045

JT-VIGVUU/JT-VIGVUQ不适用带*的规格。

型号		基本额定负载		重量（g）
代码	d	C(动)N	Co(静)N	圆法兰型	方法兰型	对边法兰型
圆法兰型 JT-VIGVSU JT-VIGVSQ 方法兰型 JT-VIGVDU JT-VIGVDQ 对边法兰型 JT-VIGVUU JT-VIGVUQ	5	164	241	17	13	15
	6	204	299	20	15	20
	8	263	405	35	25	30
	10	400	440	70	50	60
	12	412	442	75	55	65
	16	796	1021	115	100	110
	20	859	1345	175	140	165
	25	1095	2046	335	295	320
	30	1529	2676	465	370	385
	35	1661	3026	650	560	575
	40	2259	4777	1060	880	910
	50	4608	8644	2200	2000	2030
	60	5106	10032	3000	2560	2360
	80	7635	15091	5800	5300	—

1Kgf=9.81N
