重载固定调节脚杯

图片仅供参考

重载固定调节脚杯

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-VUBXSU	SUS304	—	固定调节型 ● 无定位孔型
JT-VUBXSO	S45C	镀锌	固定调节型 ● 无定位孔型
JT-VUBXSX	S45C	镀铬	固定调节型 ● 无定位孔型

由于市面上钢材位为5mm一个梯度，且存在公差，因此车制底座公差-2~0mm均为合理范围。
标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后，切短的面无表面处理，碳钢会喷漆防锈。
请根据脚杯螺杆尺寸M进行相关配件选择，详见脚杯可选配件汇总。

选型参数

选型表

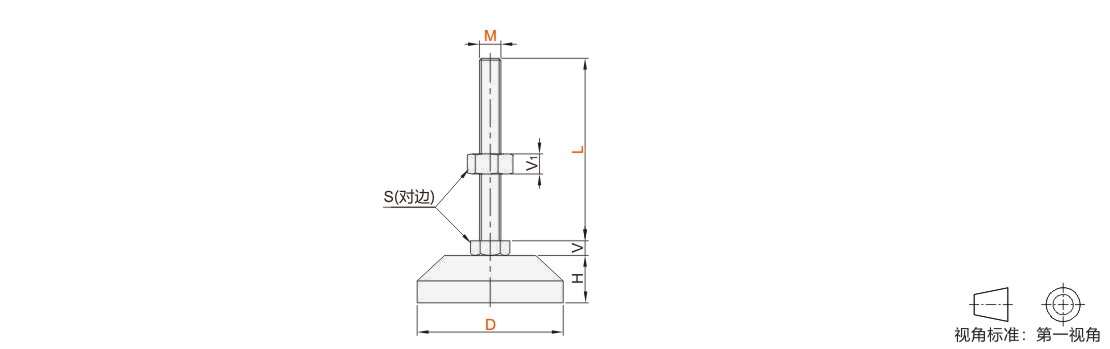

型号		M	L	螺距	S	H	V	V1	承载(Kg)	参考重量 (Kg/pcs)
代码	D	M	L	螺距	S	H	V	V1	承载(Kg)	参考重量 (Kg/pcs)
JT-VUBXSU JT-VUBXSO JT-VUBXSX	60	14	50	2	22	15	9	11	800	0.48
			100							0.51
			150							0.54
	80	16	50	2	24	22	10	13	1000	0.75
			100							0.77
			150							0.79
		20	50	2.5	30		13	16	1300	0.76
			100							0.78
			150							0.8
		24	50	3	36		16	19	1600	0.79
			100							0.81
			150							0.83
	100	16	50	2	24	25	10	13	1400	1.23
			100							1.25
			150							1.27
			200							1.29
			250							1.31
			300							1.33
		20	50	2.5	30		13	16	1700	1.25
			100							1.27
			150							1.29
			200							1.31
			250							1.33
			300							1.35
		24	50	3	36		16	19	2000	1.27
			100							1.29
			150							1.31
			200							1.33
			250							1.35
			300							1.37
			350							1.39
			400							1.41
	120	20	50	2.5	30	27	13	16	1900	2.06
			100							2.08
			150							2.1
			200							2.12
			250							2.14
			300							2.16
		24	50	3	36		16	19	2200	2.12
			100							2.14
			150							2.16
			200							2.18
			250							2.2
			300							2.22
			350							2.24
			400							2.26
		30	50	3.5	46		24	24	2500	2.18
			100							2.2
			150							2.22
			200							2.24
			250							2.26
			300							2.28
			350							2.30
			400							2.32
