强力锁紧螺帽

图片仅供参考

强力锁紧螺帽

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	类型
JT-YXIGS	粗牙	SS400	铬酸盐光泽处理	强力锁紧螺帽
JT-YXIGQ	粗牙	SS400	发黑	强力锁紧螺帽
JT-YXIGD	粗牙	SUS304	一	强力锁紧螺帽
JT-YXIGU	细牙	SS400	铬酸盐光泽处理	强力锁紧螺帽
JT-YXIGF	细牙	SS400	发黑	强力锁紧螺帽
JT-YXIGO	细牙	SUS304	一	强力锁紧螺帽

选型参数

选型表

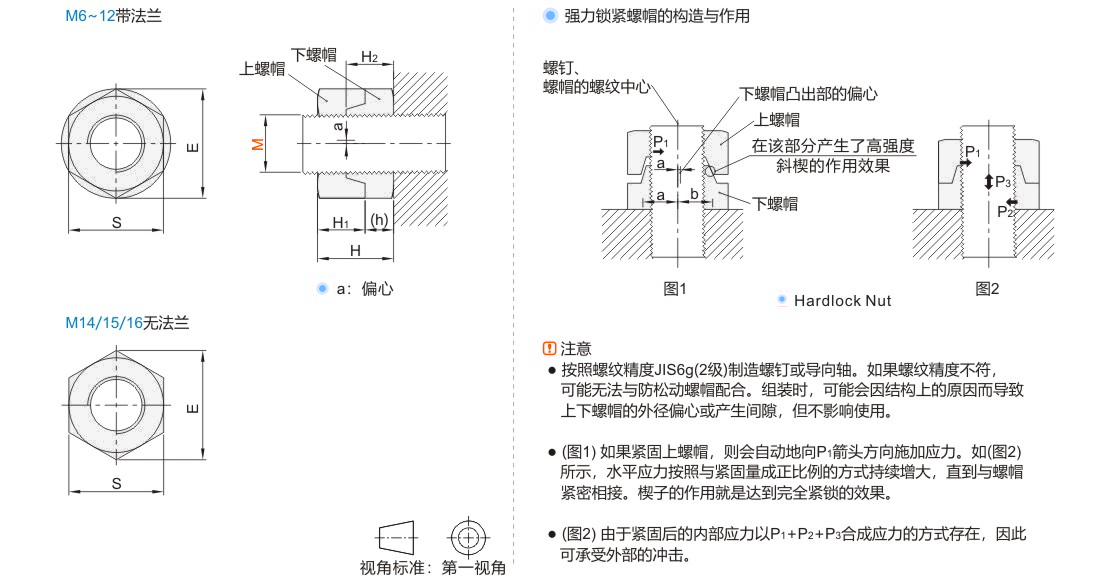

型号		螺距	S	E	上螺帽		下螺帽		组件高度 H(仅为参考值)	（h）	重量（g）
型号					上螺帽		下螺帽					代码	M	H1	公差	H2	公差
粗牙 (SS400) JT-YXIGS JT-YXIGQ （SUS304） JT-YXIGD	6				1	10	11.5	5				代码	M	H1	公差	H2	公差	0 -0.32	5	0 -0.32	8	3	5
	8				1.25	13	15	6.5				0 -0.6	6.5	0 -0.6	10.6	4.1	9
	10	1.5	17	19.6	8	8	13.2	5.2	18
	12	1.75	19	21.9	9.3	10	16	7	26
	14	2	22	25.4	11	0 -0.7	11	0 -0.7	18.5	7.5	39
	16	2	24	27.7	11	0 -0.7	13	0 -0.7	22.5	9.5	53
细牙 (SS400) JT-YXIGU JT-YXIGF （SUS304） JT-YXIGO	8	1	13	15	6.5	0 -0.6	6.5	0 -0.6	10.6	4.1	9
	10		17	19.6	8		8		13.2	5.2	18
	12		19	21.9	9.3		10		16	7	26
		1.25
		1.5
	14	1.25	22	25.4	11	0 -0.7	11	0 -0.7	18.5	7.5	39
	14	1.5							18.5	7.5	39
	15	1							22.5	9.5	53
	16	1.5	24	27.7			13		22.5	9.5	53

紧固扭矩参考值

M	下螺帽					上螺帽
	紧固扭矩参考值(N ·m)					材质通用
	SS400	S45C	SCM435	SUS304		紧固扭矩
	4.8(320N/mm²)	8.8(640N/mm²)	10.9(900N/mm²)	50(210N/mm²)	70(450N/mm²)	(N ·m)
6	2.3～6	一	一	1.5～4	3.3～9	4～5
8	5.6～15	11.2～30	15.8～42	3.7～10	7.9～21	9～13
10	11～30	22~59	31～84	7～20	16～42	18～24
12	19～52	39～104	55～146	13～34	27～73	27～39
14	31～82	62～165	87~232	20～54	44～116	40～58
15	40～106	80～211	112～297	26～69	56～149	55～79
16	48～129	97～257	136～362	32～84	68～181	70～100
