直线导轨滑块法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	精度等级	滑块固定方式	滑块数量	导轨固定方式	材质 / 滑轨	材质 / 滑块	类型
JT-RSTXQD	普通级	上锁式	单滑块	上锁式	S55C	SNCM220	组件
JT-RSTXQU	普通级	上锁式	双滑块	上锁式	S55C	SNCM220	组件
JT-RSTXQO	精密级	上锁式	单滑块	上锁式	S55C	SNCM220	组件
JT-RSTXQX	精密级	上锁式	双滑块	上锁式	S55C	SNCM220	组件

选型参数

选型表

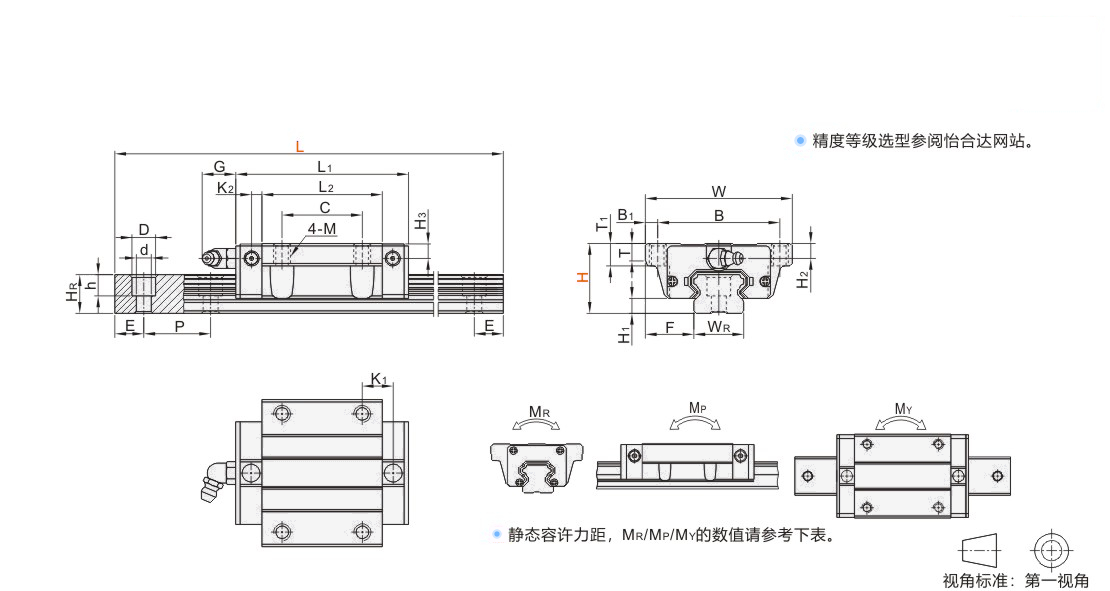

型号		L	H1	F	滑块尺寸
代码	H	L	H1	F	W	B	B1	C	L1	L2	K1	K2	G	M	T	T1	H2	H3
JT-RSTXQD JT-RSTXQU JT-RSTXQO JT-RSTXQX	24	100~1480	4.5	18.5	52	41	5.5	26	57.2	40.5	10.4	5.1	5.5	M5	5	7	5.5	5.5
	28	100~1480	6	19.5	59	49	5	32	67	48	11.6	5.9	5.5	M6	5	9	5.5	5.5
	33	100~1960	7	25	73	60	6.5	35	82	60.5	18.2	6.2	12	M8	7	9	6	6
	42	200~1960	9.5	31	90	72	9	40	96.7	72	22.05	6.3		M10	7	10	8	8
	48	200~1960	9.5	33	100	82	—	50	112	80	—	9.8		M10	9	13	8.5	8.5

L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到4000mm/条。

滑轨尺寸							基本额定负载(KN)		容许静力矩(KN-m)			重量
WR	HR	D	h	d	P	固定螺钉	C(动)	Co(静)	MR	MP	MY	滑块(kg)	滑轨(Kg/m)
15	12.5	6	4.5	3.5	60	M3×16	10	16.9	0.13	0.1	0.1	0.21	1.2
20	15	9.5	8.5	6		M5×16	13.9	23.6	0.24	0.18	0.18	0.34	2
23	18	11	9	7		M6×20	22.3	36.9	0.43	0.35	0.35	0.6	3
28	23	11	9	7	80	M6×25	32.9	53.1	0.74	0.6	0.6	1.08	4.4
34	27.5	14	12	9	80	M8×25	52	75.5	1.28	0.93	0.93	1.61	6.2

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L	N	E	H	L	N	E	H	L	N	E	H	L	N	E
H	最小单位1	(安装孔数)	E	H	最小单位1	(安装孔数)	E	H	最小单位1	(安装孔数)	E	H	最小单位1	(安装孔数)	E
24	100~131	2	E=[L-(N-1)×P]/2	28	1100~1159	19	E=[L-(N-1)×P]/2	42	344~423	5	E=[L-(N-1)×P]/2	48	200~255	3	E=[L-(N-1)×P]/2
	132~191	3			1160~1219	20			424~503	6			256~335	4
	192~251	4			1220~1279	21			504~583	7			336~415	5
	252~311	5			1280~1339	22			584~663	8			416~495	6
	312~371	6			1340~1399	23			664~743	9			496~575	7
	372~431	7			1400~1459	24			744~823	10			576~655	8
	432~491	8			1460~1480	25			824~903	11			656~735	9
	492~551	9		33	100~141	2			904~983	12			736~815	10
	552~611	10			142~201	3			984~1063	13			816~895	11
	612~671	11			202~261	4			1064~1143	14			896~975	12
	672~731	12			262~321	5			1144~1223	15			976~1055	13
	732~791	13			322~381	6			1224~1303	16			1056~1135	14
	792~851	14			382~441	7			1304~1383	17			1136~1215	15
	852~911	15			442~501	8			1384~1463	18			1216~1295	16
	912~971	16			502~561	9			1464~1543	19			1296~1375	17
	972~1031	17			562~621	10			1544~1623	20			1376~1455	18
	1032~1091	18			622~681	11			1624~1703	21			1456~1535	19
	1092~1151	19			682~741	12			1704~1783	22			1536~1615	20
	1152~1211	20			742~801	13			1784~1863	23			1616~1695	21
	1212~1271	21			802~861	14			1864~1943	24			1696~1775	22
	1272~1331	22			862~921	15			1944~1960	25			1776~1855	23
	1332~1391	23			922~981	16		/					1856~1935	24
	1392~1451	24			982~1041	17							1936~1960	25
	1452~1480	25			1042~1101	18						/
28	100~139	2			1102~1161	19
	140~199	3			1162~1221	20
	200~259	4			1222~1281	21
	260~319	5			1282~1341	22
	320~379	6			1342~1401	23
	380~439	7			1402~1461	24
	440~499	8			1462~1521	25
	500~559	9			1522~1581	26
	560~619	10			1582~1641	27
	620~679	11			1642~1701	28
	680~739	12			1702~1761	29
	740~799	13			1762~1821	30
	800~859	14			1822~1881	31
	860~919	15			1882~1941	32
	920~979	16			1942~1960	33
	980~1039	17		42	200~263	3
	1040~1099	18		42	264~343	4

P：螺钉孔间距离
E：螺钉中心孔至端面距离

精度基准

尺寸精度		普通级					精密级
尺寸精度		24	28	33	42	48	24	28	33	42	48
单滑块	高度H的容许尺寸误差	±0.1		±0.1			±0.03		±0.04		0 -0.04
单滑块	宽度F的容许尺寸误差	±0.1		±0.1			±0.03		±0.04		0 -0.04
双滑块	高度H的相互误差	0.02		0.02			0.01		0.015		0.007
双滑块	宽度F的相互误差（基准轨）	0.02		0.03			0.01		0.015		0.007
滑块C面对滑轨A面的行走平行度		请在怡合达网站参阅行走精度表
滑块D面对滑轨B面的行走平行度		请在怡合达网站参阅行走精度表
