外六角组合螺钉

图片仅供参考

外六角组合螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	强度等级	材质	表面处理	适用标准	类型
JT-YBGUS	粗牙	A2-70	SUS304	一	GB9074.17-1988	组合型 ● 带平垫圈、弹簧垫圈
JT-YBGQS	粗牙	8.8	35K	镀蓝白锌	GB9074.17-1988	组合型 ● 带平垫圈、弹簧垫圈
JT-YBGQD	粗牙	8.8	35K	镀彩锌	GB9074.17-1988	组合型 ● 带平垫圈、弹簧垫圈

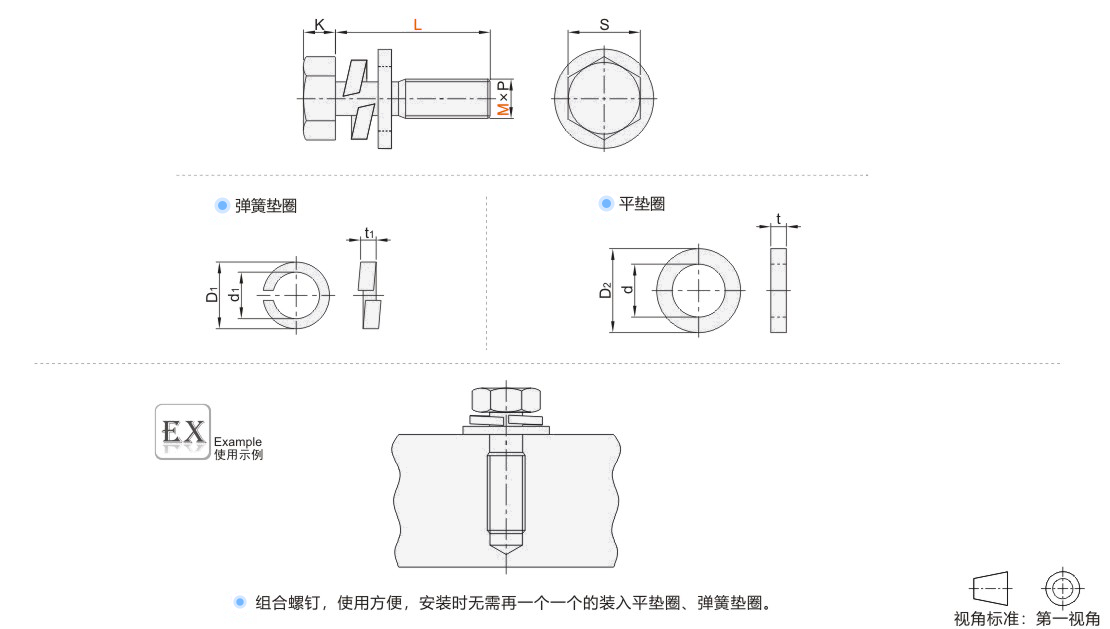

选型参数

选型表

型号		L	P 螺距	K	S	弹簧垫圈			平垫圈
代码	M	L	P 螺距	K	S	D1	d1	t1	D2	d	t
(SUS304) JT-YBGUS	4	8 10 12 14 16 18 20 25 30 35 40	0.7	2.92	7	6.78	3.78	1.2	9	3.78	0.8
	5	8 10 12 14 16 20 25 30 35 40	0.8	3.65	8	8.75	4.75	1.4	10	4.75	1
	6	10 12 14 16 18 20 25 30 35 40 45 50	1	4.15	10	10.71	5.71	1.7	12	5.71	1.6
	8	12 14 16 18 20 25 30 35 40 45 50	1.25	5.45	13	13.64	7.64	2.1	16	7.64	1.6
	10	20 25 30 35 40 45 50	1.5	6.56	16	16.59	9.59	2.5	20	9.59	2.5
	12	20 25 30 35 40 45 50 60 70	1.75	7.68	18	19.53	11.53	3	24	11.53	3
(镀蓝白锌) JT-YBGQS	5	10 12 14 16 18 20 25 30 35	0.8	3.65	8	8.75	4.75	1.4	10	4.75	1
	6	10 12 14 16 18 20 25 30 35 40 45 50	1	4.15	10	10.71	5.71	1.7	12	5.71	1.6
	8	12 14 16 20 25 30 35 40 45 50 55 60	1.25	5.45	13	13.64	7.64	2.1	16	7.64	1.6
	10	16 20 25 30 35 40 45 50	1.5	6.56	16	16.59	9.59	2.5	20	9.59	2.5
	12	20 25 30 35 40 45 50	1.75	7.68	18	49.53	11.53	3	24	11.53	3
(镀彩锌) JT-YBGQD	5	10 12 16	0.8	3.65	8	8.75	4.75	1.4	10	4.75	1
	6	10 12 14 16 20 25 30	1	4.15	10	10.71	5.71	1.7	12	5.71	1.6
	8	16 20 25 30 35 40	1.25	5.45	13	13.64	7.64	2.1	16	7.64	1.6
	10	20 25 30 35 40 45 50	1.5	6.56	16	16.59	9.59	2.5	20	9.59	2.5
	12	20 25 30 35 40 45 50 60 70	1.75	7.68	18	49.53	11.53	3	24	11.53	3
