还有0项未选择重置

选择代码

代码参数

类型

轴承座材质

轴承座表面处理

轴承材质

选型参数

轴承型号 *

长度L(mm) *

20~120/1

图片仅供参考

双轴承法兰型带座轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质 / 轴承	材质 / 轴承座	材质 / 挡圈	表面处理 / 轴承座
JT-VXAPSD	类型 / 圆法兰	钢	S45C	弹簧钢	发黑
JT-VXAPDD	类型 / 方法兰	钢	S45C	弹簧钢	发黑
JT-VXAPUD	类型 / 对边法兰	钢	S45C	弹簧钢	发黑
JT-VXAPSU	类型 / 圆法兰	钢	S45C	SUS304	无电解镀镍
JT-VXAPDU	类型 / 方法兰	钢	S45C	SUS304	无电解镀镍
JT-VXAPUU	类型 / 对边法兰	钢	S45C	SUS304	无电解镀镍
JT-VXAPSQ	类型 / 圆法兰	钢	A6061	SUS304	本色阳极氧化（哑光）
—	类型 / 方法兰	钢	A6061	SUS304	本色阳极氧化（哑光）
JT-VXAPUQ	类型 / 对边法兰	钢	A6061	SUS304	本色阳极氧化（哑光）
JT-VXAPSF	类型 / 圆法兰	不锈钢	A6061	SUS304	本色阳极氧化（哑光）
—	类型 / 方法兰	不锈钢	A6061	SUS304	本色阳极氧化（哑光）
JT-VXAPUF	类型 / 对边法兰	不锈钢	A6061	SUS304	本色阳极氧化（哑光）
JT-VXAPSX	类型 / 圆法兰	不锈钢	SUS304	SUS304	—
JT-VXAPDX	类型 / 方法兰	不锈钢	SUS304	SUS304	—
JT-VXAPUX	类型 / 对边法兰	不锈钢	SUS304	SUS304	—

由于产品批次不同，发货镀镍产品可能存在喷细砂，不影响尺寸及功能。

轴承精度：GB/T 307.1 0 级

相当于：JIS B 1514 0 级

选型参数

选型表

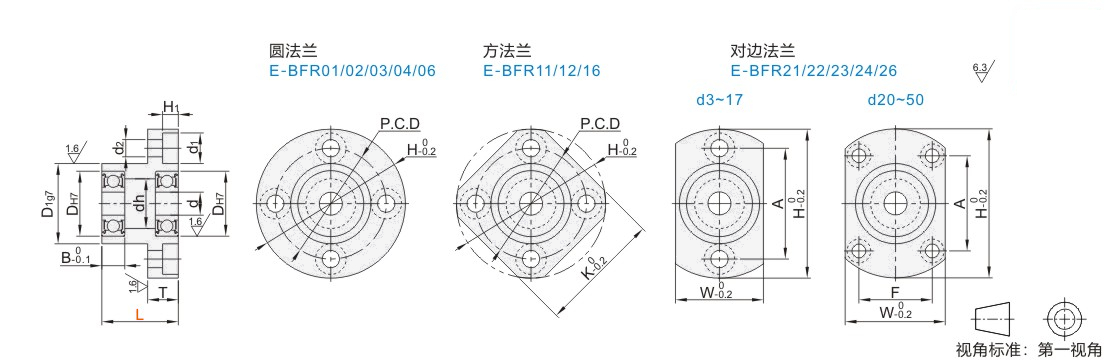

型号			L 最小单位1	d	DH7		B	H	W	T	dh	D1g7		P.C.D	K	A	F	d1	d2	H1
代码	轴承型号	密封圈	L 最小单位1	d	DH7		B	H	W	T	dh	D1g7		P.C.D	K	A	F	d1	d2	H1
圆法兰 JT-VXAPSD JT-VXAPSU JT-VXAPSQ JT-VXAPSF JT-VXAPSX 方法兰 JT-VXAPDD JT-VXAPDU JT-VXAPDX 对边法兰 JT-VXAPUD JT-VXAPUU JT-VXAPUQ JT-VXAPUF JT-VXAPUX	623	ZZ (双盖式) ※VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈)	20~40	3	10	+0.015 0	4	33	16	7	7	14	-0.006 -0.024	24	27	24	—	6.5	3.7	3.3
	624			4	13	+0.018 0	5	35	18	7	9	17		26	28	26		6.5	3.7	3.3
	605			5	14			36	20	8	10	18		26	30	26		8	4.7	4.3
	625			5	16			38	22		12	20	-0.007 -0.028	28	31	28
	606			6	17		6	39	23		13	21		29	32	29
	626		25~50	6	19	+0.021 0	6	41	25		15	24		31	34	31
	678		20~40	8	12	+0.018 0	3.5	34	18		10	16	-0.006 -0.024	25	27	25		6.5	3.7	3.3
	698		25~50		19	+0.021 0	6	41	25		15	24	-0.007 -0.028	31	34	31		8	4.7	4.3
	608				22		7	45	29		18	27		35	36	35
	628				24		8	47	32		20	30		37	37	37
	6700		20~40	10	15	+0.018 0	4	37	22		12	19		27	30	27
	6800		20~40		19	+0.021 0	5	41	25		15	24		31	34	31
	6900		25~60		22		6	45	29		19	27		35	36	35
	6000				26		8	50	34		22	32	-0.009 -0.034	40	39	40
	6200				30		9	54	38		24	36	-0.009 -0.034	44	42	44
	6701		20~40	12	18	+0.018 0	4	40	25		15	23	-0.007 -0.028	30	31	30
	6801		25~50		21	+0.021 0	5	44	29		17	26		34	35	34
	6901		25~60		24		6	48	31		21	30		38	38	38
	6001		25~60		28		8	52	36		24	34	-0.009 -0.034	42	40	42
	6201		30~70		32	+0.025 0	10	56	40		26	38	-0.009 -0.034	46	43	46
	6702		20~60	15	21	+0.021 0	4	44	29		18	26	-0.007 -0.028	34	35	34
	6802		20~60		24		5	47	32		20	30	-0.007 -0.028	37	37	37
	6902		20~70		28		7	57	37	10	25	35	-0.009 -0.034	45	45	45		9.5	5.7	5.3
	6002		20~70		32	+0.025 0	9	60	40		28	38		48	46	48
	6202		25~70		35	+0.025 0	11	64	44		29	42		52	49	52
	6803		25~60	17	26	+0.021 0	5	50	34		22	32		40	39	40		8	4.7	4.3
	6903		35~70		30	+0.021 0	7	60	38		27	36		48	46	48		9.5	5.7	5.3
	6003				35	+0.025 0	10	66	44		31	42		54	50	54
	6203				40	+0.025 0	12	72	50		34	48		60	54	60
	6704		30~70	20	27	+0.021 0	4	51	35		23	33		41	39	32	25	8	4.7	4.3
	6804		35~70		32	+0.025 0	7	60	40		28	38		48	46	38	29	9.5	5.7	5.3
	6904		35~70		37		9	69	47	11	34	45		56	54	51	24	11	6.8	6.3
	6004		45~80		42		12	77	54		36	50		64	59	56	32
	6204		45~80		47		14	81	58		40	54	-0.010 -0.040	68	62	59	34
	6805		35~70	25	37		7	69	47		34	45	-0.009 -0.034	56	54	51	24
	6905		35~70		42		9	77	54		36	50	-0.009 -0.034	64	59	56	32
	6005		45~80		47		12	88	58	13	41	54	-0.010 -0.040	72	67	63	36	14	9.2	8.3
	6205		45~80		52	+0.030 0	15	94	64		45	60	-0.010 -0.040	78	72	68	39	14	9.2	8.3
	6806		35~70	30	42	+0.025 0	7	77	54		36	50	-0.009 -0.034	64	59	56	32	11	6.8	6.3
	6906		35~70		47	+0.025 0	9	88	58		41	54	-0.010 -0.040	72	67	63	36	14	9.2	8.3
	6006		45~80		55	+0.030 0	13	96	66		48	62		80	73	70	40
	6206		50~120		62		16	104	74		55	70		88	79	77	44
	6007			35	62		14	104	74		55	70		88	79	75	44
	6207			35	72		17	126	88	20	64	84	-0.012 -0.047	105	95	92	51	17.5	11.2	11.2
	6008			40	68		15	114	82	13	60	78	-0.010 -0.040	96	86	80	54	14	9.2	8.3
	6208		60~120	40	80		18	134	96	20	74	92	-0.012 -0.047	113	102	98	56	17.5	11.2	11.2
	6010	ZZ (双盖式)		50	80		16	134	96		74	92		113	—	98	56
	6210	ZZ (双盖式)		50	90	+0.035 0	20	147	110		83	106		126	—	104	72

※ VV(非接触式橡胶密封圈)不适用于型号为67开始的型号及623、 624、605、606的轴承。
※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。
