轴承座凹球面公差

方形座外球面球轴承

图片仅供参考

方形座外球面球轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 轴承座	材质 / 轴承	类型
UCF…HT2-TR	HT200灰铸铁	GCr15	方形座外球面球轴承 ● 耐高温250℃

选型参数

选型表

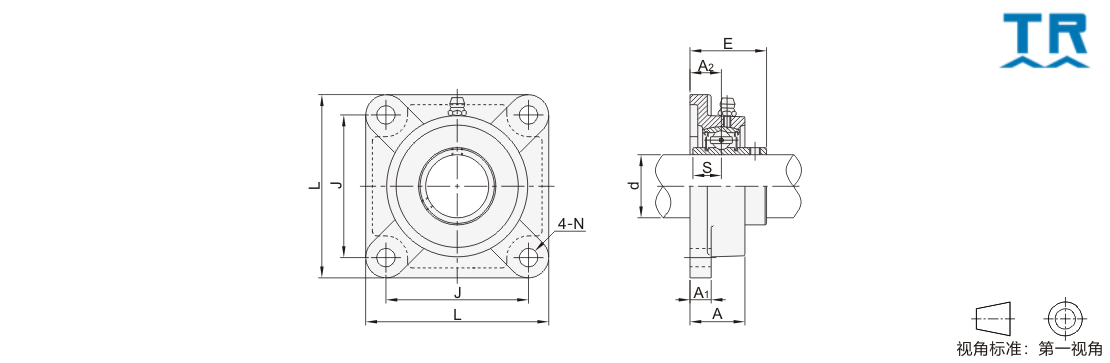

型号	d	L	J	A2	A1	A	E	N	S	螺栓	紧定扭力 (N·m)	额定负载(N)		重量 (Kg）
型号	d	L	J	A2	A1	A	E	N	S	螺栓	紧定扭力 (N·m)	动(Cr)	静(Cor)	重量 (Kg）
JT-DMAUSFQYU-TR*	20	86	64	15	11	25.5	33.3	11.5	12.7	M10	12~21	12800	6650	0.59
JT-DMAUSOQYU-TR*	25	95	70	16	13	27	35.7		14.3			14000	7880	0.78
JT-DMAUSXQYU-TR*	30	108	83	18	13	31	40.2		15.9			19500	11200	1.12
JT-DMAUSLQYU-TR*	35	117	92	19	15	34	44.4	14	17.5	M12	21~37	25700	15200	1.54
JT-DMAUSMQYU-TR*	40	130	102	21	15	36	51.2	14	19	M12	21~37	29600	18200	1.81
JT-DMAUSGQYU-TR*	45	137	105	22	16	38	52.2	16		M14	34~60	31850	20800	2.02
JT-DMAUDSQYU-TR	50	143	111	22	16	40	54.6	18		M16	53~93	35100	23200	2.32
JT-DMAUDDQYU-TR	55	162	130	25	18	43	58.4		22.2			43550	29200	3.JT-VMPSLCSFZMPNZFZ
JT-DMAUDUQYU-TR	60	175	143	29	18	48	68.7		25.4			47800	32800	4.34
JT-DMAUDOQYU-TR	75	200	159	34	22	56	78.5	18	33.3	M16	53~93	66000	49500	6.33
JT-DMAUDXQYU-TR	80	208	165	34	22	57	83.3	22	33.3	M20	105~190	71500	54200	7
JT-DMAUDMQYU-TR	90	235	187	40	25	68	96.3	23	39.7	M20	105~190	95900	71500	11.1

带*型号轴承座凹球面公差为间隙配合，其他型号为过渡配合。
