卡套式隔板接头

图片仅供参考

卡套式隔板接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	类型
JT-TWRSF	SUS316	内螺纹 ● 隔板接头

选型参数

选型表

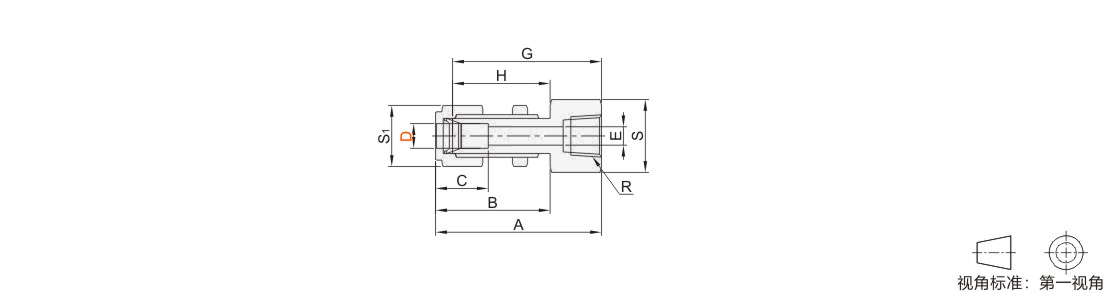

型号		公称型号	R	A	B	C	E	G	H	六角对边 S	六角对边 S1	面板孔尺寸	面板厚度
代码	D	公称型号	R	A	B	C	E	G	H	六角对边 S	六角对边 S1	面板孔尺寸	面板厚度
JT-TWRSF	3.18( 1/8")	1	Rc1/8	45.6	24.6	14	2.4	38.1	24.2	14	12	8.3	11.2
	6	1	Rc1/8	47.4	26.2	15.8	4.8	39.6	26.2	16	14	11.5	10.2
	6	2	Rc1/4	52.2				44.4		19
	6.35( 1/4")	1	Rc1/8	47.4				39.6		16
	6.35( 1/4")	2	Rc1/4	52.2				44.4		19
	8	2	Rc1/4	54.4		16.7	6.4	46.7	28.2		16	13.1	11.2
	9.53(3/8")	2	Rc1/4	55.4	29.5	19.6	7.7	47.8	29.5		17	14.7
	9.53(3/8")	3	Rc3/8	57	29.5		7.9	49.4	29.5	22	17	14.7
	10	4	Rc1/2	61.6	29.4		7.8	54.01	29.4	27	19	16.3
	12	4	Rc1/2	67.2	31.8	23.8	9.5	56.4	31.8	27	22	19.5	12.7
	12.7( 1/2")	3	Rc3/8	61.8		23.4	10.4	51.6		24
	12.7( 1/2")	4	Rc1/2	66.6		23.4	10.4	56.4		27
