代码	载荷	主体 / 材质	主体 / 硬度	主体 / 表面处理	球头 / 材质	球头 / 硬度	弹簧 / 材质	使用温度	类型
JT-WBMQS	超轻载	S45C	30~35HRC	镀黑锌	SUS440C	52HRC~	SUS304	-30~80℃	无防松型 ● 金属球头
JT-WBMQD	超轻载	SCM435	29~35HRC	发黑	SUJ2	56HRC~	SWP-B	-30~80℃	无防松型 ● 金属球头
JT-WBMQU	轻载	SCM435	29~35HRC	发黑	SUJ2	56HRC~	SWP-B	-30~80℃	无防松型 ● 金属球头
JT-WBMSD	轻载	SCM435	29~36HRC	镀蓝白锌	SUJ2	56HRC~	SWP-B	-30~80℃	无防松型 ● 金属球头
JT-WBMQX	轻载	S45C	30~35HRC	镀白锌	SUS440C	52HRC~	SUS304	-30~80℃	无防松型 ● 金属球头
JT-WBMQL	轻载	S45C	30~35HRC	镀黑锌	SUS440C	52HRC~	SUS304	-30~80℃	无防松型 ● 金属球头
JT-WBMQQ	重载	SUS304	一	—	SUJ2	56HRC~	SWP-B	-30~80℃	无防松型 ● 金属球头
JT-WBMOD	重载	S45C	30~35HRC	镀白锌	SUS440C	52HRC~	SUS304	-30~80℃	无防松型 ● 金属球头
JT-WBMOU	重载	S45C	30~35HRC	镀黑锌	SUS440C	52HRC~	SUS304	-30~80℃	无防松型 ● 金属球头
JT-WBMSU	重载	SCM435	29~36HRC	镀蓝白锌	SUJ2	56HRC~	SWP-B	-30~80℃	无防松型 ● 金属球头
JT-WBMQF	超重载	SCM435	29~35HRC	镀镍	SUJ2	56HRC~	SWP-B	-30~80℃	无防松型 ● 金属球头
JT-WBMSQ	超重载	SCM435	29~36HRC	镀蓝白锌	SUJ2	56HRC~	SWP-B	-30~80℃	无防松型 ● 金属球头

选型参数

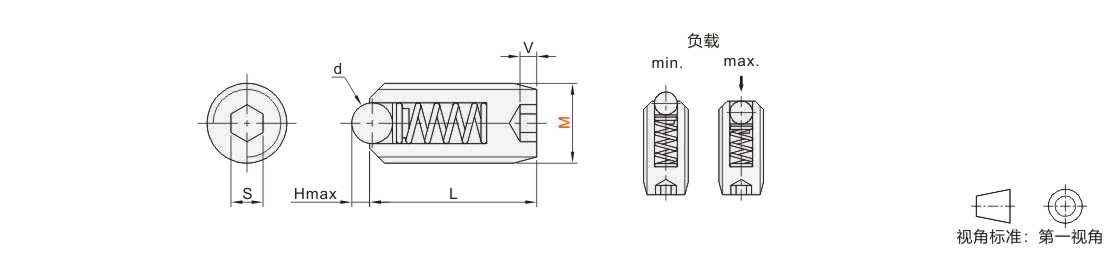

型号		d	H	L	V	S	负载(N)
型号							轻载		重载		超重载
代码	M						min.	max.	min.	max.	min.	max.
JT-WBMSD JT-WBMSU JT-WBMSQ	3	1.5	0.5	7	1	1.5	1	2	1.5	2.9	2.2	5
	4	2.5	0.8	9	2.4	2	2	4.9	3.9	9.8	2.5	12.5
	5	2.5	0.8	12	2	2.5	2.7	9.6	4.7	19.8	11	23.9
	6	3	1.2	13	2.5	3	4.9	14.9	9.8	29.6	17.7	33.4
	8	5	2	15	2.5	4	7	19.8	12.9	39.4	21.6	45.5
	10	6	2.5	16	3	5	9	24.6	18.8	49.2	23.7	58.9
	12	8	3	20		6	10	29.5	19.8	59.0	24.3	62.5
	16	10	4	25		8	15.9	49.1	29.6	98.2	43.8	116.2
	20	12	5	40	6	10	54	98.1	78.6	147.8	84.8	196.8

kgf=N×0.101972

型号		d	H	L	V	S	负载(N)
型号							超轻载		轻载		重载		超重载
代码	M						min.	max.	min.	max.	min.	max.	min.	max.
JT-WBMQD JT-WBMQU JT-WBMQQ JT-WBMQF	5	3	0.8	12	2	2.5	0.9	3.22	2.8	9.9	4.8	19.7	11.1	24.2
	6	3.5	1.2	13	2.5	3	1.5	4.95	4.8	14.8	9.7	29.5	17.6	33.5
	8	5	2	15	2.5	4	2.3	6.46	6.8	19.7	12.6	39.3	21.3	45.4
	10	6	2.5	16	3	5	2.9	8.2	8.7	24.6	18.5	49.1	23.4	58.8
	12	8	3	20		6	3.4	9.78	9.7	29.5	19.5	58.9	24	62.4
	16	10	4	25		8	5.6	15.9	15.6	49.1	29.3	98.1	43.5	116

kgf=N×0.101972

JT-WBMQS

型号		d	H	L	V	S	负载(N)
型号							超轻载
代码	M						min.	max.
JT-WBMQS	4	2.38	0.8	10	1.5	2	1	3
	5	3	1	12	2	2.5	2	4
	6	3.5	1.2	12	2.5	3	3	5
	8	5	1.6	16	2.5	4	4	7
	10	6	2	16	3	5	5	8
	12	8	2.6	20	3	6	6	10

kgf=N×0.101972

JT-WBMQX~37

型号		d	H	L	V	S	负载(N)
型号							轻载
代码	M						min.	max.
JT-WBMQX JT-WBMQL	3*	1.5	0.5	8	1	1.5	1.5	3
	4	2.38	0.8	10	1.5	2	2	5
	5	3	1	12	2	2.5	3	10
	6	3.5	1.2	12	2.5	3	5	15
	8	5	1.6	16	2.5	4	7	20
	10*	6	2	16	3	5	9	25

带*号规格仅适用JT-WBMQL。 kgf=N×0.101972

JT-WBMOD~52

型号		d	H	L	V	S	负载(N)
型号							重载
代码	M						min.	max.
JT-WBMOD JT-WBMOU	4	2.38	0.8	10	1.5	2	3	20
	5	3	1	12	2	2.5	4	20
	6	3.5	1.2	12	2.5	3	5	30
	8	5	1.6	16	2.5	4	6	50
	10*	6	2	16	3	5	10	60
	12*	8	2.6	20		6	12	100
	16*	10	3.3	25		8	30	110

带*号规格仅适用JT-WBMOU。 kgf=N×0.101972
