桥式拖链

图片仅供参考

桥式拖链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	打开方式	腔数	材质	颜色	允许温度	阻燃等级	附件	类型
JT-KBGSD	外径打开	单腔	工程塑料	黑色	-40℃~120℃	UL94-V2	接头	一般用 ● 低噪音型

特点：重量轻，噪音小。

本系列拖链包含一套接头(移动端、固定端各一个）。

接头

代码	类型	梳状板	材质	颜色	允许温度	阻燃等级
VDM02	低噪音型用接头	无	工程塑料	黑色	-40℃~120℃	UL94-V2

选型参数

拖链

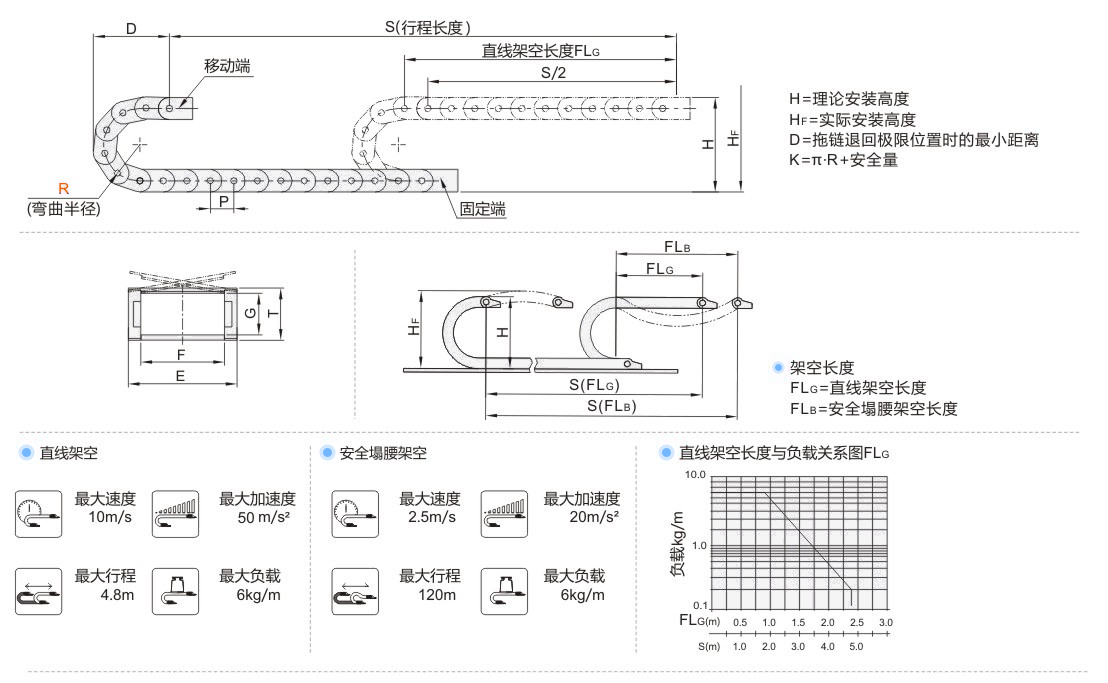

型号		弯曲半径R	链节数 N	接头	拖链尺寸					实际安装高度 HF	理论安装尺寸			最大电缆直径 (mm)	最大架空负载 (kg/m)	最大架空长度 (m)	重量 (kg/m)
代码	规格	弯曲半径R	链节数 N	接头	节距 P	内宽 F	外宽 E	内高 G	外高 T	实际安装高度 HF	H	D	K	最大电缆直径 (mm)	最大架空负载 (kg/m)	最大架空长度 (m)	重量 (kg/m)
JT-KBGSD	2638	65	1~	(无梳状板) VDM02	45.5	38	54	26	36	191	166	129	295	20.5	3.5	2.2	0.97
JT-KBGSD	26103	95	1~	(无梳状板) VDM02	45.5	103	119	26	36	251	226	159	389	20.5	3.5	2.2	1.40

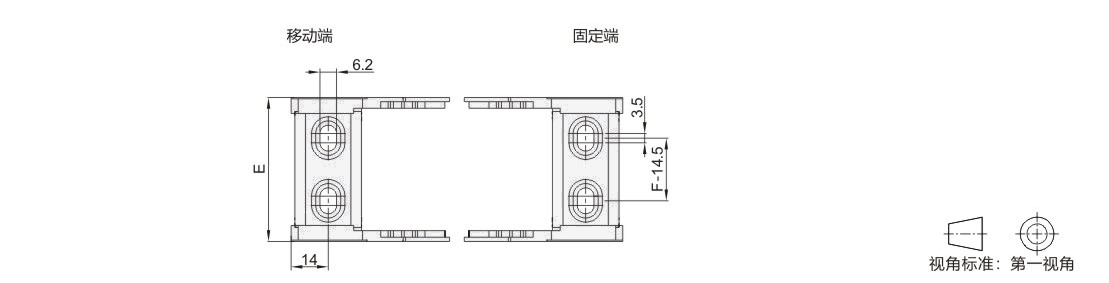

接头

型号		内宽F	外宽E
代码	规格	内宽F	外宽E
VDM02	2638	38	54
VDM02	26103	103	119
