立式外球面球轴承带座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 轴承座	材质 / 轴承	材质 / 油嘴	类型
JT-XNLSG	SUS304	SUS420	SUS304	标准型 ● 螺钉锁紧

轴承内径公差：H7
外形非安装尺寸公差：CT9
轴承座与轴承芯为过渡配合，交货产品轴承芯略有倾斜为正常现象，安装后锁紧螺栓会自动调正。
不承诺品牌。

选型参数

选型表

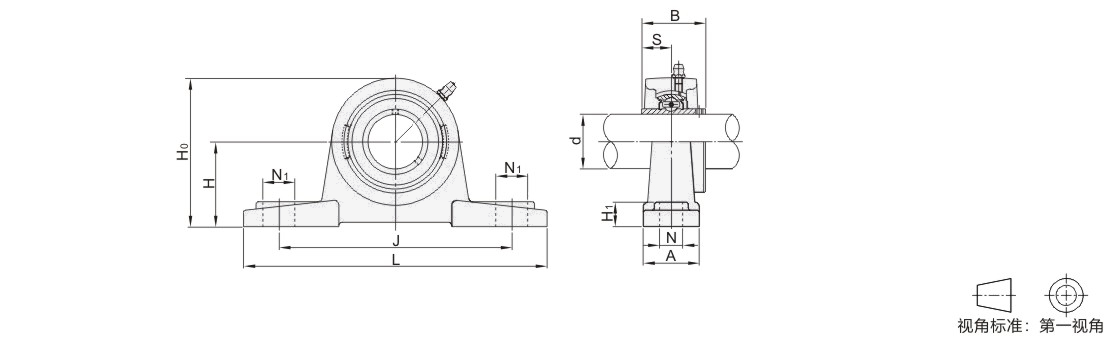

型号		国标型号	d	H	L	J	A	N	N1	H1	H0	S	B	安装孔尺寸(△）公差	安装孔位置度偏差x	螺栓	紧定扭力 (N ·m)	基本额定载荷(N)		重量 (g)
代码	规格	国标型号	d	H	L	J	A	N	N1	H1	H0	S	B	安装孔尺寸(△）公差	安装孔位置度偏差x	螺栓	紧定扭力 (N ·m)	动(Cr)	静(Cor)	重量 (g)
JT-XNLSG	204	UCP204	20	33.3	126	95	36	13	19	14	63	12.7	31	±1.5	0.7	M10	17	10370	5080	460
	205	UCP205	25	36.5	135	105	37	14	20	15	70	14.3	34			M10	17	11300	6000	455
	206	UCP206	30	42.9	156	121	42	17	21	16	82	15.9	38. 1			M14	47	15800	8600	450
	207	UCP207	35	47.6	163	127	46		21	17	92	17.5	42.9					20800	11680	445
	208	UCP208	40	49.2	182	137	51		22	17	97	19	49.2					23500	13600	560
	209	UCP209	45	54	183	146	49		22	20	104		49.2					26350	15600	810
	210	UCP210	50	57.2	197	159	53	21	25	21	111		51.6			M16	73	28400	18000	1105

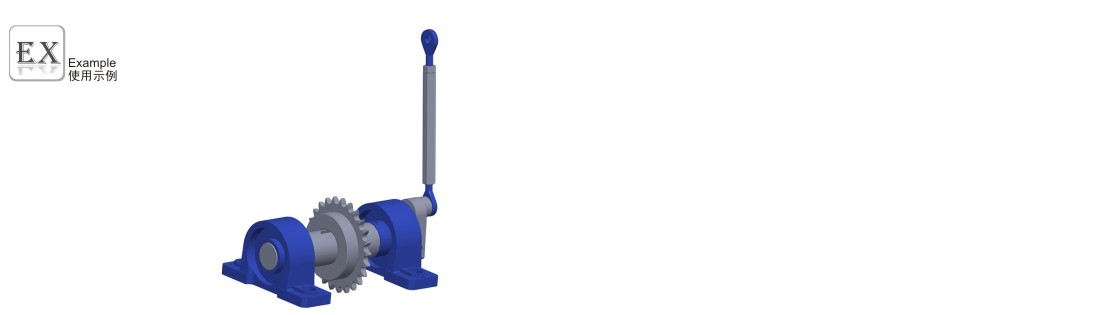

带座轴承支撑旋转，关节轴承作连接件，实现曲柄摇杆运动，用于升降零部件，阻
挡工件。主要用于智能仓储行业。
