选择代码

选型参数

规格 *

安装方向 *

L型升降门铰链

图片仅供参考

L型升降门铰链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-QAXXD	SUS304	滚筒抛光	升降型 ● 左右侧

选型参数

选型表

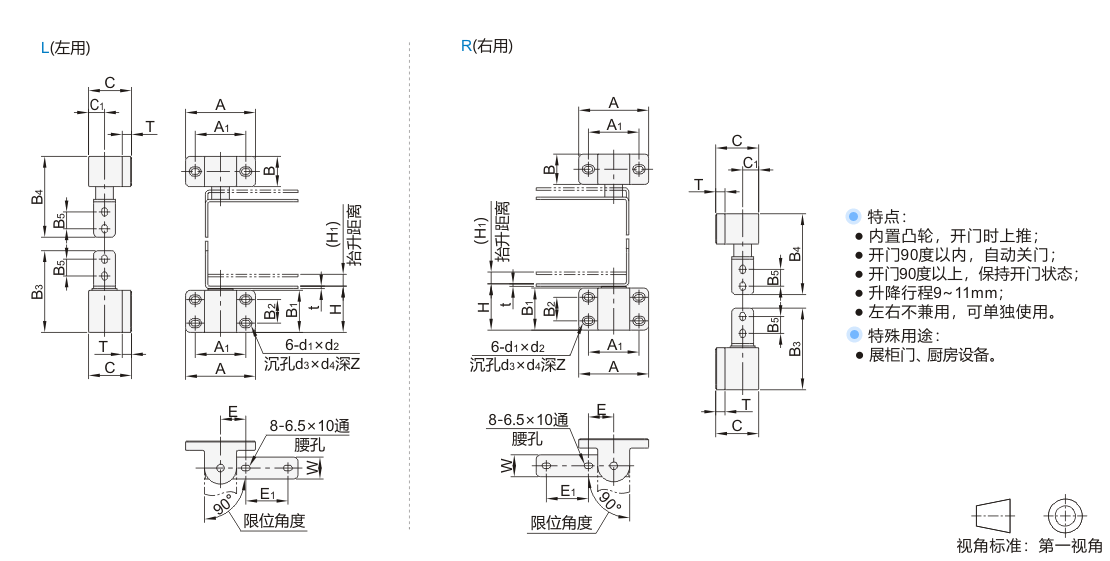

型号		安装方向	A	B	A1	B1	B2	B3	B4	B5	C	C1	d1×d2	d3×d4	Z	E	E1	H	H1	T	t	W	负载 (kg)	参考重量 (kg/pcs)
代码	规格	安装方向	A	B	A1	B1	B2	B3	B4	B5	C	C1	d1×d2	d3×d4	Z	E	E1	H	H1	T	t	W	负载 (kg)	参考重量 (kg/pcs)
JT-QAXXD	63	L(左用） R(右用）	63	25	46	34	20	81	83	20	37.5	15	5.5×7.5	10×12	3	30	50	39	9	8	3	26	10	0.352
	83		83	36	60	50	28	97	96		51	19	6.6×10.1	11×14.5	6.5			55	9	11			20	0.930
	100		100	45	72	60	34	107	104		60	23	6.6×14.8	11×19	5			65	11	13			30	1.511
