轴承型号 *

法兰型带座调心球轴承

图片仅供参考

法兰型带座调心球轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	后置代码	材质 / 轴承	材质 / 轴承座	材质 / 挡圈	表面处理 / 轴承座
JT-XAQSD	类型 / 圆法兰	ATN (外圈引导工程塑料保持架)	钢	S45C	弹簧钢	发黑
JT-XAQDD	类型 / 方法兰	ATN (外圈引导工程塑料保持架)	钢	S45C	弹簧钢	发黑
JT-XAQUD	类型 / 对边法兰	ATN (外圈引导工程塑料保持架)	钢	S45C	弹簧钢	发黑
JT-XAQSU	类型 / 圆法兰	ATN (外圈引导工程塑料保持架)	钢	S45C	弹簧钢	喷细砂无电解镀镍
JT-XAQDU	类型 / 方法兰	ATN (外圈引导工程塑料保持架)	钢	S45C	弹簧钢	喷细砂无电解镀镍
JT-XAQUU	类型 / 对边法兰	ATN (外圈引导工程塑料保持架)	钢	S45C	弹簧钢	喷细砂无电解镀镍
JT-XAQSQ	类型 / 圆法兰	ATN (外圈引导工程塑料保持架)	钢	A2017	弹簧钢	喷细砂本色阳极氧化
JT-XAQDQ	类型 / 方法兰	ATN (外圈引导工程塑料保持架)	钢	A2017	弹簧钢	喷细砂本色阳极氧化
JT-XAQUQ	类型 / 对边法兰	ATN (外圈引导工程塑料保持架)	钢	A2017	弹簧钢	喷细砂本色阳极氧化
JT-XAQSX	类型 / 圆法兰	ATN (外圈引导工程塑料保持架)	钢	SUS304	弹簧钢	—
JT-XAQDX	类型 / 方法兰	ATN (外圈引导工程塑料保持架)	钢	SUS304	弹簧钢	—
JT-XAQUX	类型 / 对边法兰	ATN (外圈引导工程塑料保持架)	钢	SUS304	弹簧钢	—

轴承精度：GB/T 307.1 6级

选型参数

选型表

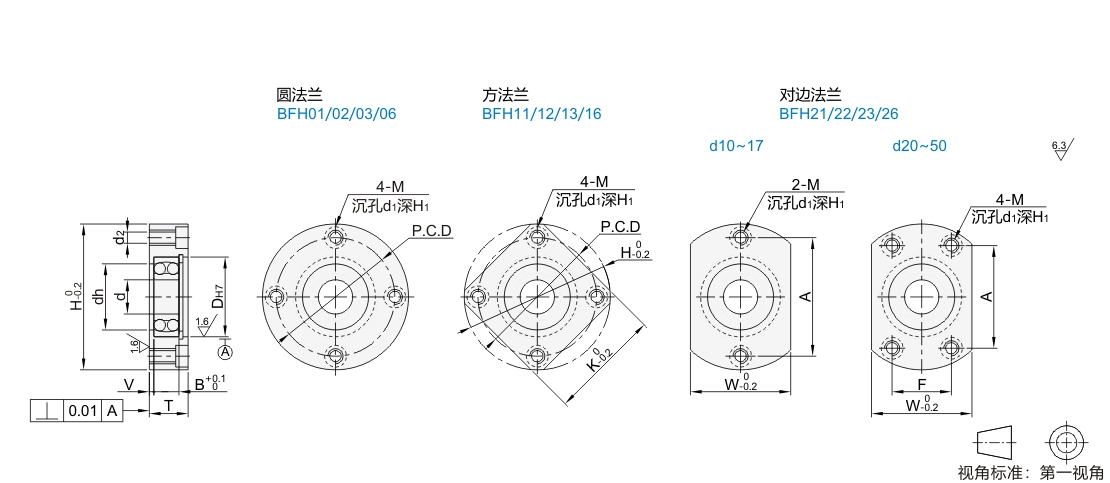

型号			d	DH7		B	H	W	T	V	dh	P.C.D	K	A	F	M(粗牙螺纹) (d2)	d1	H1
代码	轴承型号	后置代码	d	DH7		B	H	W	T	V	dh	P.C.D	K	A	F	M(粗牙螺纹) (d2)	d1	H1
圆法兰 JT-XAQSD JT-XAQSU JT-XAQSQ JT-XAQSX 方法兰 JT-XAQDD JT-XAQDU JT-XAQDQ JT-XAQDX 对边法兰 JT-XAQUD JT-XAQUU JT-XAQUQ JT-XAQUX	1200	ATN (外圈引导工程塑料保持架)	10	30	+0.021 0	9	54	38	14	2	24	44	42	44	—	M5 (4.3)	8	4.6
	1201		12	32	+0.025 0	10	56	40	15		26	46	43	46		M5 (4.3)	8	4.6
	1202		15	35		11	64	44	17		29	52	49	52		M6 (5.2)	9.5	5.6
	1203※	—	17	40		12	72	50	18		34	60	54	60		M6 (5.2)	9.5	5.6
	1204	ATN (外圈引导工程塑料保持架)	20	47		14	81	58	20		40	68	62	59	34	M8(6.8)	11	6.7
	1205		25	52	+0.030 0	15	94	64	22		45	78	72	68	39	M10 (8.5)	14	8.8
	1206		30	62		16	104	74	23		55	88	79	77	44	M10 (8.5)	14	8.8
	1207		35	72		17	126	88	26	3	64	105	95	92	51	M12 (10.5)	17.5	11.2
	1208		40	80		18	134	96	27	3	74	113	102	98	56
	1210		50	90	+0.035 0	20	147	110	31	4	83	126	—	104	72

※ 轴承型号1203为金属保持架，无后置代码。

请注意避让挡圈，挡圈(TBP21/22/23)尺寸详见怡合达电商平台。

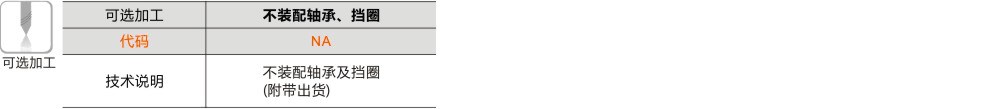

可选加工参数
