膜片式联轴器螺钉夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 膜片	表面处理	附件	类型
JT-NXLSU	铝合金	不锈钢	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 单膜片
JT-NXLDU	铝合金	不锈钢	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 双膜片

特点
大抗扭载荷、高扭矩刚性和高灵敏度；
零回转间隙：
顺时针和逆时针旋转时特性完全一样；
不锈钢膜片可补偿径向、角向和轴向偏差（JT-NXLSU不能补偿径向偏差）；

径向、轴向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2；
两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需求，请联系工程师对接处理。

选型参数

选型表

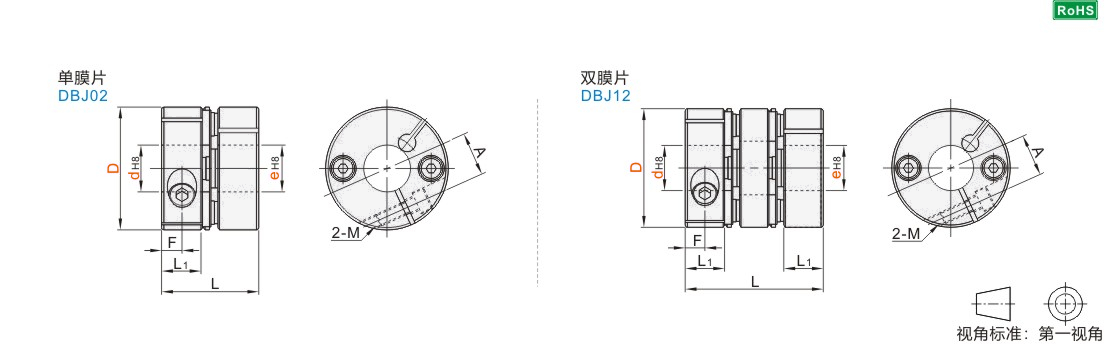

尺寸性能表

型号		L	L1	A	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	容许安装偏差			静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	重量 (g)
代码	D	L	L1	A	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	径向(mm)	角向(°)	轴向(mm)	静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	重量 (g)
单膜片 JT-NXLSU	21	16.8	7	7.25	3.5	M2.5	1.2	1.2	2.4	一	1.0	±0.1	1700	10000	7.9×10⁻⁷	12
	28	21.1	9	9.5	4	M3	1.5	1.6	3.2		1.2		6000		3.24×10⁻⁶	30
	34	23.6	9.8	12	5	M3	1.5	4	8		1.5		8000		7.6×10⁻⁶	45
	46	30	12.4	16.5	6.2	M4	3.5	10	20			±0.15	20000		3.23×10⁻⁵	105
	55	37.5	16	20.5	7	M5	6	25	50			±0.15	33000		8.19×10⁻⁵	180
双膜片 JT-NXLDU	21	24.7	7	7.25	3.5	M2.5	1.2	1.2	2.4	0.1	1.0	±0.2	800		1.11×10⁻⁶	17
	28	32	9	9.5	4	M3	1.5	1.6	3.2	0.15	1.2		3000		4.68×10⁻⁶	42
	34	35.6	9.8	12	5	M3	1.5	4	8	0.2	1.5		4800		1.1×10⁻⁵	65
	46	44.4	12.4	16.5	6.2	M4	3.5	10	20	0.25		±0.3	11500		4.7×10⁻⁵	151
	55	55.5	16	20.5	7	M5	6	25	50	0.25		±0.3	19000		1.19×10⁻⁴	260

惯性力矩和重量按最大孔径计算。

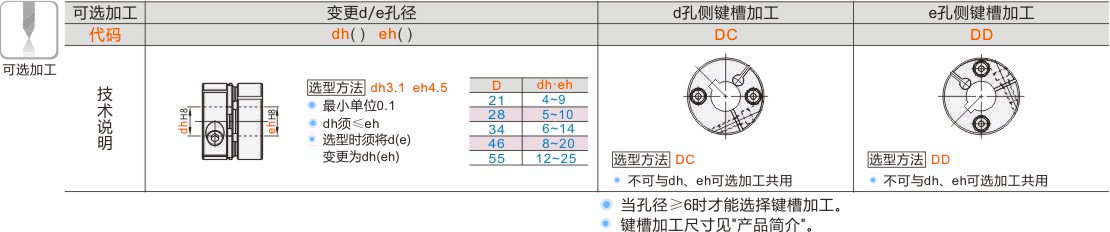

可选加工参数

暂未上传文档资料

膜片式联轴器 螺钉夹紧型
