直线导轨滑块短法兰型

图片仅供参考

直线导轨滑块短法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	精度等级	滑块固定方式	滑块数量	导轨固定方式	材质 / 滑轨	材质 / 滑块	类型
JT-HBKSD	普通级	上锁式	单滑块	上锁式	S55C	SNCM220	组件
JT-HBKSQ	普通级	上锁式	双滑块	上锁式	S55C	SNCM220	组件
JT-HBKSO	精密级	上锁式	单滑块	上锁式	S55C	SNCM220	组件
JT-HBKSX	精密级	上锁式	双滑块	上锁式	S55C	SNCM220	组件

精度等级选型参照精度等级表。

选型参数

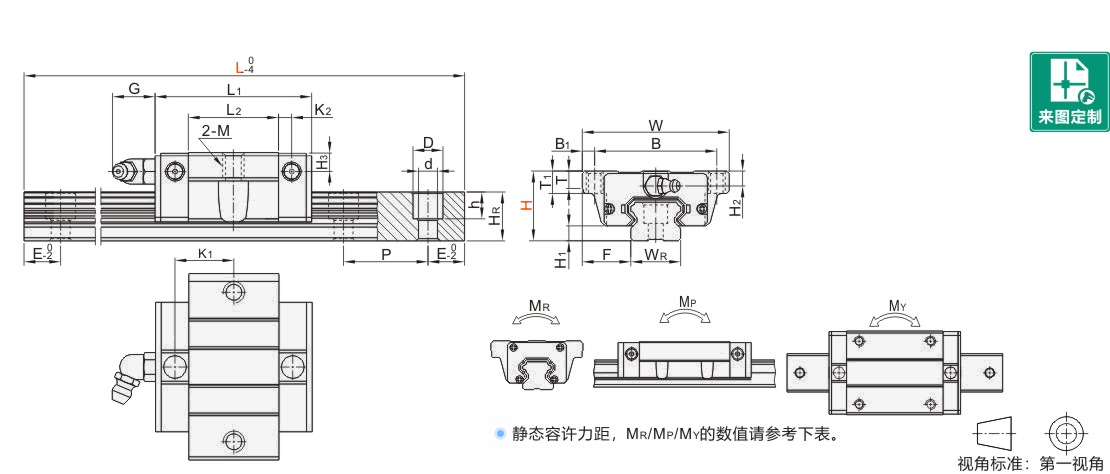

选型表

型号				L				H1		F	滑块尺寸
型号											滑块尺寸																										代码			H	W		B			B1	L1		L2		K1		K2		G		M	T			T1		H2	H3
JT-HBKSD JT-HBKSQ JT-HBKSO JT-HBKSX			24								100~1480				4.5		18.5	52		41			5.5	40.2		23.5		14.9		5.1		5.5		M5	5			7		5.5	5.5
			28	100~1480				6		19.5	59		49			5	48		29		18.1		5.9		12		M6	9							5					5.5	5.5
			33	100~1960				7		25	73		60			6.5	60.2		38.7		24.8		6.2				M8	7			10		6	6
			42	200~1960				9.5		31	90		72			9	68		43.3		27.7		6.3				M10	7			10		8	8
			48	200~1960				9.5		33	100		82			—	78		46		—		9.8				M10	9			13		8.5	8.5

L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到4000mm/条。

滑轨尺寸																基本额定负载(KN)		容许静力矩(KN-m)						重量
WR	HR			D	h			d		P	固定螺钉					C(动)	C0(静)	MR	MP			MY		滑块(kg)	滑轨(kg/m)
15	12.5			6	4.5			3.5		60	M3×16					6.7	9.6	0.07	0.04			0.04		0.12	1.2
20	15			9.5	8.5			6			M5×16					9.7	14.2	0.14	0.07			0.07		0.2	2
23	18			11	9			7			M6×20					15.6	22.1	0.26	0.13			0.13		0.39	3
28	23			11	9			7		80	M6×25					23.1	31.8	0.45	0.23			0.23		0.65	4.4
34	27.5			14	12			9		80	M8×25					35.7	44	0.75	0.34			0.34		0.91	6.2

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)			E
H	L 最小单位1	N (安装孔数)			E				24	100~131	2			E=[L-(N-1)xP]/2
132~191	3
192~251	4
252~311	5
312~371	6
372~431	7
432~491	8
492~551	9
552~611	10
612~671	11
672~731	12
732~791	13
792~851	14
852~911	15
912~971	16
972~1031	17
1032~1091	18
1092~1151	19
1152~1211	20
1212~1271	21
1272~1331	22
1332~1391	23
1392~1451	24
1452~1480	25
28	100~139	2
	140~199	3
	200~259	4
	260~319	5
	320~379	6
	380~439	7
	440~499	8
	500~559	9
	560~619	10
	620~679	11
	680~739	12
	740~799	13
	800~859	14
	860~919	15
	920~979	16
	980~1039	17
	1040~1099	18

N(安装孔数)/E(螺钉中心孔至端面距离)

H		L 最小单位1	N (安装孔数)			E
28		1100~1159	19			E=[L-(N-1)xP]/2
		1160~1219	20
		1220~1279	21
		1280~1339	22
		1340~1399	23
		1400~1459	24
		1460~1480	25
33		100~141	2
		142~201	3
		202~261	4
		262~321	5
		322~381	6
		382~441	7
		442~501	8
		502~561	9
		562~621	10
		622~681	11
		682~741	12
		742~801	13
		802~861	14
		862~921	15
		922~981	16
		982~1041	17
		1042~1101	18
		1102~1161	19
		1162~1221	20
		1222~1281	21
		1282~1341	22
		1342~1401	23
		1402~1461	24
		1462~1521	25
		1522~1581	26
		1582~1641	27
		1642~1701	28
		1702~1761	29
		1762~1821	30
		1822~1881	31
		1882~1941	32
		1942~1960	33
42		200~263	3
42		264~343	4

N(安装孔数)/E(螺钉中心孔至端面距离)

H		L 最小单位1	N (安装孔数)				E
42		344~423	5				E=[L-(N-1)xP]/2
		424~503	6
		504~583	7
		584~663	8
		664~743	9
		744~823	10
		824~903	11
		904~983	12
		984~1063	13
		1064~1143	14
		1144~1223	15
		1224~1303	16
		1304~1383	17
		1384~1463	18
		1464~1543	19
		1544~1623	20
		1624~1703	21
		1704~1783	22
		1784~1863	23
		1864~1943	24
		1944~1960	25

N(安装孔数)/E(螺钉中心孔至端面距离)

H		L 最小单位1	N (安装孔数)			E
48		200~255	3			E=[L-(N-1)xP]/2
		256~335	4
		336~415	5
		416~495	6
		496~575	7
		576~655	8
		656~735	9
		736~815	10
		816~895	11
		896~975	12
		976~1055	13
		1056~1135	14
		1136~1215	15
		1216~1295	16
		1296~1375	17
		1376~1455	18
		1456~1535	19
		1536~1615	20
		1616~1695	21
		1696~1775	22
		1776~1855	23
		1856~1935	24
		1936~1960	25

P：螺钉孔间距离

E：螺钉中心孔至端面距离

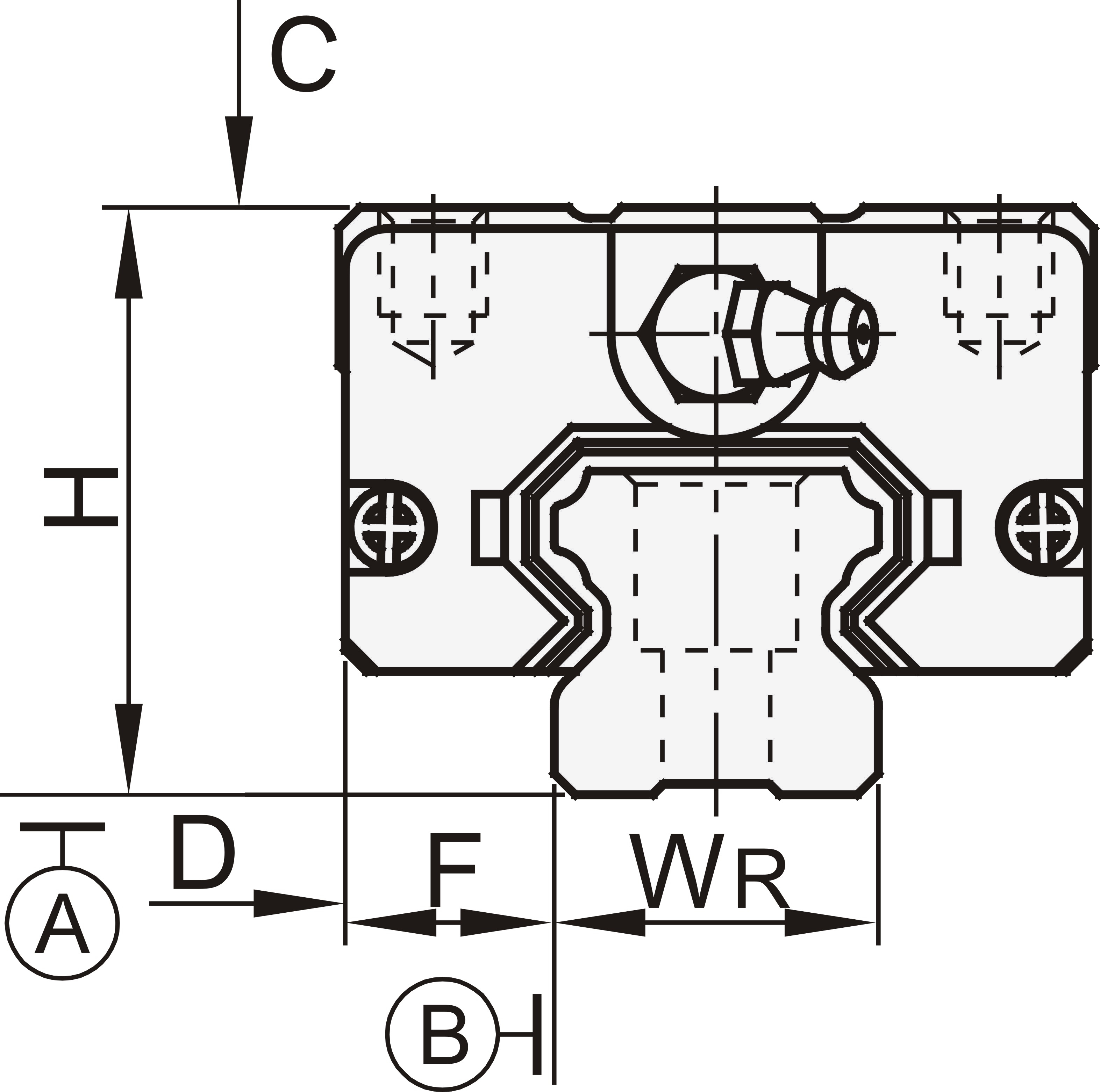

精度基准

尺寸精度		普通级					精密级
尺寸精度		24	28	33	42	48	24	28	33	42	48
单滑块	高度H的容许尺寸误差	±0.1		±0.1			±0.03		±0.04		0 -0.04
单滑块	宽度F的容许尺寸误差	±0.1		±0.1			±0.03		±0.04		0 -0.04
双滑块	高度H的相互误差	0.02		0.02			0.01		0.015		0.007
双滑块	宽度F的相互误差（基准轨）	0.02		0.03			0.01		0.015		0.007
滑块C面对滑轨A面的行走平行度		详情请在怡合达网站搜索查看
滑块D面对滑轨B面的行走平行度		详情请在怡合达网站搜索查看
