大头球面外螺纹定位销
图片仅供参考
收藏 分享

大头球面外螺纹定位销

产品属性： 形状 大头形 尺寸选择 P尺寸指定型 安装侧端面形状 外螺纹型 导入侧端面形状 无 导入头部形状 球面形 肩部 无肩型 形状筛选 定位销 无肩大头球面形 种类筛选 定位销
产品型号： 请点击左侧选项进行选型
代码代码分类材质硬度表面处理
JT-RAOSDP尺寸指定型 / 圆型SKS3淬火硬度58~61HRC—
JT-RAODDP尺寸指定型 / 多棱型SKS3淬火硬度58~61HRC—
JT-RAOSUP尺寸指定型 / 圆型SKS3淬火硬度58~61HRC抛光
JT-RAODUP尺寸指定型 / 多棱型SKS3淬火硬度58~61HRC抛光
JT-RAOSQP尺寸指定型 / 圆型SKS3淬火硬度58~61HRC ,镀层硬度850HV~镀硬铬 ,镀层厚度3~5µm
JT-RAODQP尺寸指定型 / 多棱型SKS3淬火硬度58~61HRC ,镀层硬度850HV~镀硬铬 ,镀层厚度3~5µm
JT-RAOSFP尺寸指定型 / 圆型SKS3淬火硬度58~61HRC ,镀层硬度850HV~镀硬铬+抛光 , 镀层厚度3~5μm
JT-RAODFP尺寸指定型 / 多棱型SKS3淬火硬度58~61HRC ,镀层硬度850HV~镀硬铬+抛光 , 镀层厚度3~5μm
JT-RAOSOP尺寸指定型 / 圆型SUS304——
JT-RAODOP尺寸指定型 / 多棱型SUS304——
JT-RAOSXP尺寸指定型 / 圆型SUS304镀层硬度850HV~镀硬铬 ,镀层厚度3~5µm
JT-RAODXP尺寸指定型 / 多棱型SUS304镀层硬度850HV~镀硬铬 ,镀层厚度3~5µm
JT-RAOSLP尺寸指定型 / 圆型SUS440C淬火硬度48~53HRC—
JT-RAODLP尺寸指定型 / 多棱型SUS440C淬火硬度48~53HRC—
JT-RAOSMP尺寸指定型 / 圆型SUS440C淬火硬度48~53HRC抛光
JT-RAODMP尺寸指定型 / 多棱型SUS440C淬火硬度48~53HRC抛光

工艺孔加工条件：D·L≥4且P≥6。(工艺孔详细尺寸见产品简介)

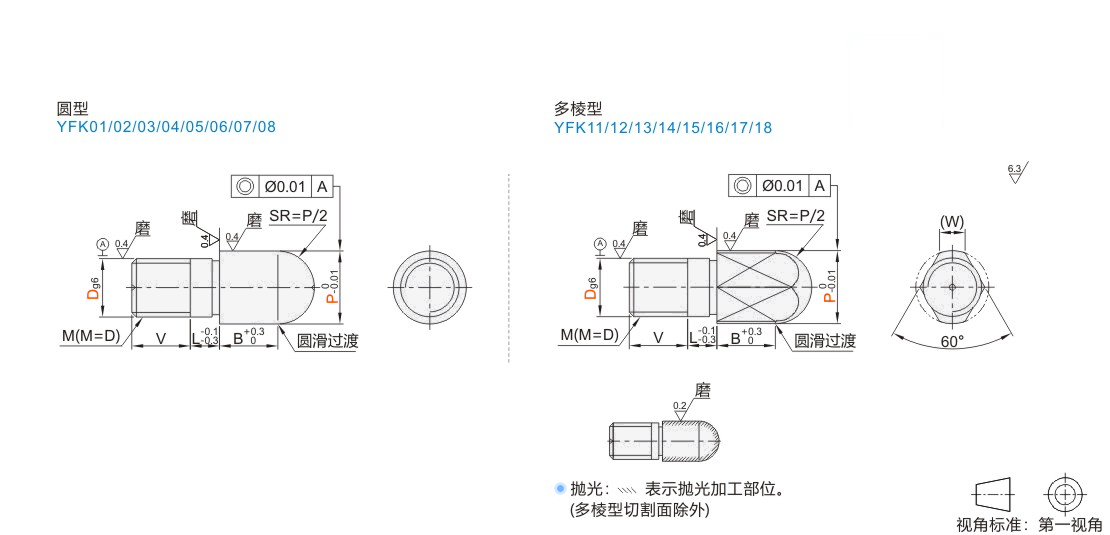

选型参数

选型表

型号最小单位0.01LBMV(W)
代码Dg6P

圆型 多棱型
JT-RAOSD JT-RAODD
JT-RAOSQ JT-RAODQ
JT-RAOSO JT-RAODO
JT-RAOSX JT-RAODX
JT-RAOSL JT-RAODL


抛光品 抛光品
JT-RAOSU JT-RAODU
JT-RAOSF JT-RAODF
JT-RAOSM JT-RAODM

3-0.002
-0.008		3.50~6.0025M34.51.5
4-0.004
-0.012		4.50~7.006M461.8
55.50~8.003M57.52.2
66.50~10.008M693
8-0.005
-0.014		9.00~13.005M8123.5
1011.00~15.0010M10154
12-0.006
-0.017		13.00~18.008M12185
1617.00~25.00M16247
20-0.007
-0.020		22.00~30.001015M20309

表面处理抛光产品适用D≥5。

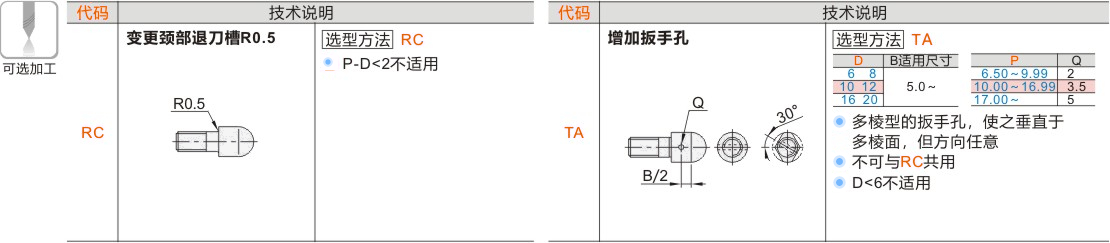

可选加工参数
