内六角圆柱头螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	强度等级	类型
JT-YBMSU	粗牙	ML40Cr	镀镍	12.9	标准型 ● 全牙/半牙
JT-YBMUU	粗牙	ML40Cr	镀镍	12.9	标准型 ● 全牙
JT-YBMSQ	粗牙	ML40Cr	镀达克罗	12.9	标准型 ● 全牙/半牙
JT-YBMOX	粗牙	ML40Cr	黑色达克罗	12.9	标准型 ● 全牙
JT-YBMOL	粗牙	碳钢	锌镍合金	12.9	标准型 ● 全牙

适用标准：GB/T 70.1-2000、DIN 912-1983

选型参数

选型表

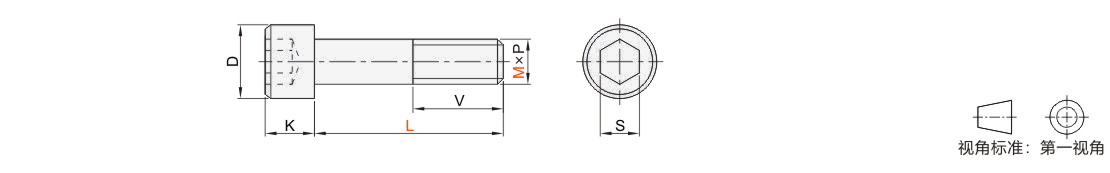

型号		L	V	P	D		K		S
代码	M	L	V	螺距	max	min	max	min	max	min
镀镍(全牙/半牙) JT-YBMSU	2	4 5 6 8 10 12 14 16 20	全牙	0.4	3.98	3.62	2	1.86	1.56	1.52
	2.5	4 5 6 8 10 12 16 18 20		0.45	4.68	4.32	2.5	2.36	2.06	2.02
	3	5 6 8 10 12 14 16 20 25		0.5	5.68	5.32	3	2.86	2.58	2.52
	3	30 35 40 50	18	0.5	5.68	5.32	3	2.86	2.58	2.52
	4	5 6 8 10 12 14 16 20 25	全牙	0.7	7.22	6.78	4	3.82	3.08	3.02
	4	30 35 40 45 50 55 60 65 70 75	20	0.7	7.22	6.78	4	3.82	3.08	3.02
	5	6 8 10 12 14 16 20 25 30	全牙	0.8	8.72	8.28	5	4.82	4.095	4.02
	5	35 40 45 50 55 60 65 70 75 80	22	0.8	8.72	8.28	5	4.82	4.095	4.02
	6	8 10 12 14 16 20 25 30	全牙	1	10.22	9.78	6	5.7	5.14	5.02
	6	40 45 50 55 60 65 70 75 80	24	1	10.22	9.78	6	5.7	5.14	5.02
	8	12 14 16 20 25 30 35	全牙	1.25	13.27	12.73	8	7.64	6.14	6.02
	8	40 45 50 55 60	28	1.25	13.27	12.73	8	7.64	6.14	6.02
	10	16 20 25 30 35 40	全牙	1.5	16.27	15.73	10	9.64	8.175	8.025
	10	45 50 55 60	32	1.5	16.27	15.73	10	9.64	8.175	8.025
	12	16 20 25 30 35 40 45 50	全牙	1.75	18.27	17.73	12	11.57	10.175	10.025
	12	55 60	36	1.75	18.27	17.73	12	11.57	10.175	10.025
镀镍(全牙) JT-YBMUU	3	30 35 40	全牙	0.5	5.68	5.32	3	2.86	2.58	2.52
	4	30 35 40 45 50		0.7	7.22	6.78	4	3.82	3.08	3.02
	5	30 35 40 45 50		0.8	8.72	8.28	5	4.82	4.095	4.02
	6	40 45 50 55 60 65 70 75 80		1	10.22	9.78	6	5.7	5.14	5.02
镀达克罗(全牙/半牙) JT-YBMSQ	3	5 6 8 10 12 16 20 25	全牙	0.5	5.68	5.32	3	2.86	2.58	2.52
	3	30 35 40 50	18	0.5	5.68	5.32	3	2.86	2.58	2.52
	4	5 6 8 10 12 16 20 25	全牙	0.7	7.22	6.78	4	3.82	3.08	3.02
	4	30 35 40 45 50 55 60 65 70 75	20	0.7	7.22	6.78	4	3.82	3.08	3.02
	5	6 8 10 12 14 16 20 25	全牙	0.8	8.72	8.28	5	4.82	4.095	4.02
	5	30 35 40 45 50 55 60 65 70 75 80	22	0.8	8.72	8.28	5	4.82	4.095	4.02
	6	8 10 12 14 16 20 25 30	全牙	1	10.22	29.78	6	5.7	5.14	5.02
	6	40 45 50 55 60 65 70 75 80	24	1	10.22	29.78	6	5.7	5.14	5.02
	8	12 16 20 25 30 35 40	全牙	1.25	13.27	12.73	8	7.64	6.14	6.02
	10	16 20 25 30 35 40	全牙	1.5	16.27	15.73	10	9.64	8.175	8.025
黑色达克罗（全牙） JT-YBMOX	3	5 6 8 10 12 16 20 25 30 35 40	全牙	0.5	5.68	5.32	3	2.86	2.58	2.52
	4	5 6 8 10 12 16 20 25 30 35 40 50		0.7	7.22	6.78	4	3.82	3.08	3.02
	5	10 12 16 20 25 30 35 40 50 55 60		0.8	8.72	8.28	5	4.82	4.095	4.02
	6	8 10 12 16 20 25 30 40 50 55 60		1	10.22	29.78	6	5.7	5.14	5.02
	8	12 16 20 25 30 35 40 45 50 55 60		1.25	13.27	12.73	8	7.64	6.14	6.02
	10	16 20 25 30 35 40 45 50 55 60		1.5	16.27	15.73	10	9.64	8.175	8.025
	12	20 25 30 35 40 45 50 55 60		1.75	18.27	17.73	12	11.57	10.175	10.025
锌镍合金(全牙) JT-YBMOL	2	4 5 6 8 12 14 16	全牙	0.4	3.98	3.62	2	1.86	1.56	1.52
	2.5	6 8 30		0.45	4.68	4.32	2.5	2.36	2.06	2.02
	3	5 6 8 10 12 14 16 18 20 25		0.5	5.68	5.32	3	2.86	2.58	2.52
