倍速链惰轮从动轮型

图片仅供参考

倍速链惰轮从动轮型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	本体材质	材质 / 轴承	热处理	表面处理
JT-KIUUO	S45C	钢	一	发黑
JT-KIUUX	SUS304	不锈钢	一	一

选型参数

选型表

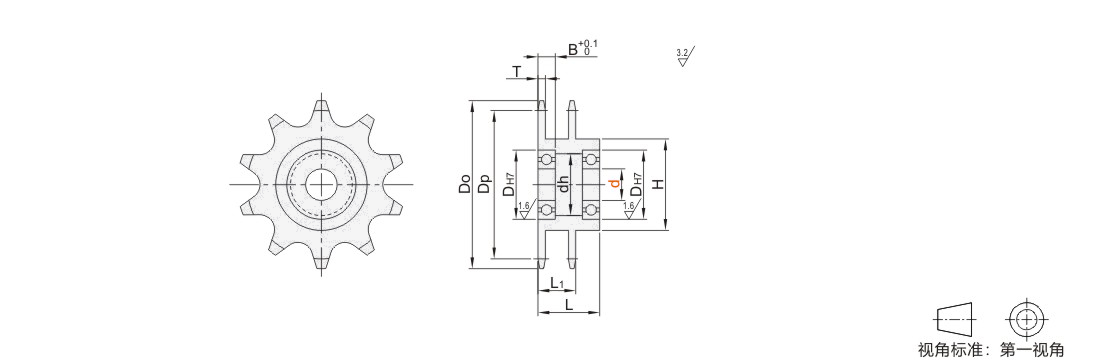

型号							规格			齿数			d			轴承型号						B			dh		DH7		外径			分度圆直径						T		H		L			L1
代码				倍速			规格			齿数			d			轴承型号						B			dh		DH7		Do			Dp						T		H		L			L1
JT-KIUUO JT-KIUUX				BS25 (2.5倍速)			C206B			9			10			BAY6800ZZ						5			15		19		63			55.7						3		33		22			15.3
													12			BAY6801ZZ									17		21
													15			BAY6802ZZ									20		24
										10			10			BAY6800ZZ									15		19		68			61.65						3		37		25			15.3
													12			BAY6801ZZ									17		21
													15			BAY6802ZZ									20		24
													17			BAY6803ZZ									22		26
							C208A			10			12			BAY6001ZZ						8			24		28		93			82.2						4		52		40			21.5
													15			BAY6902ZZ						7			25		28
													17			BAY6903ZZ									27		30
													20			BAY6804ZZ									28		32
							C210A			10			12			BAY6001ZZ						8			24		28		117			102.75						5		66		45			27
													15			BAY6002ZZ						9			28		32
													17			BAY6003ZZ						10			31		35
													20			BAY6904ZZ						9			34		37
													25			BAY6905ZZ									36		42
							C212A			10			15			BAY6002ZZ									28		32		137			123.3						6		81		50			31
													17			BAY6003ZZ						10			31		35
													20			BAY6904ZZ						9			34		37
													25			BAY6905ZZ									36		42
							C216A			10			20			BAY6904ZZ									34		37		187			164.39						8		110		67			40.5
													25			BAY6905ZZ									36		42
													30			BAY6006ZZ						13			48		55
				BS30 (3.0倍速)			C206B			9			10			BAY6800ZZ						5			15		19		63			55.7						3.4		33		25			17
													12			BAY6801ZZ									17		21
													15			BAY6802ZZ									20		24
										10			10			BAY6800ZZ									15		19		68			61.65						3.4		37		25			17
													12			BAY6801ZZ									17		21
													15			BAY6802ZZ									20		24
													17			BAY6803ZZ									22		26
							C208A			10			12			BAY6001ZZ						8			24		28		93			82.2						4.4		52		40			23
													15			BAY6902ZZ						7			25		28
													17			BAY6903ZZ									27		30
													20			BAY6804ZZ									28		32
							C210A			10			12			BAY6001ZZ						8			24		28		117			102.75						5.5		66		45			28
													15			BAY6002ZZ						9			28		32
													17			BAY6003ZZ						10			31		35
													20			BAY6904ZZ						9			34		37
													25			BAY6905ZZ									36		42
							C212A			10			15			BAY6002ZZ									28		32		137			123.3						7.25		81		50			37
													17			BAY6003ZZ						10			31		35
													20			BAY6904ZZ						9			34		37
													25			BAY6905ZZ									36		42
							C216A			10			20			BAY6904ZZ									34		37		187			164.39						8.8		110		67			46
													25			BAY6905ZZ									36		42
													30			BAY6006ZZ						13			48		55
