规格 *

螺钉型万向旋转吊环

图片仅供参考

螺钉型万向旋转吊环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-YMAQU	合金钢	烤漆	万向旋转吊环

因烤漆工艺，可能会导致产品吊装处部分区域未能烤漆。

选型参数

选型表

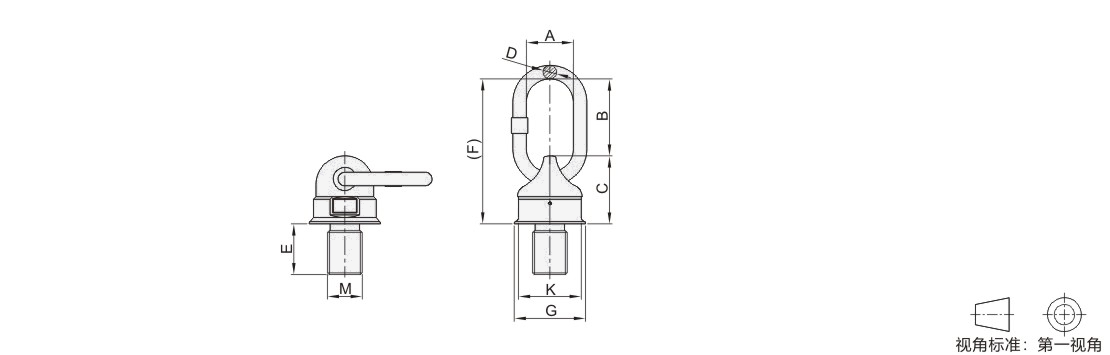

型号				M	A	B	C	D	E		F	G	K	净重 (kg)
代码		规格		M	A	B	C	D	E		F	G	K	净重 (kg)
JT-YMAQU		0.4T		8	29	32	40	8	12		72	35	30	0.2
		0.6T		10	29	32	40	8	15		72	35	30	0.3
		0.7T		12	35	50	45	10	18		95	40	36	0.84
		1.5T		16	38	50	54	13	24		104	46	41	1.3
		2.5T		20	38	54	68	13	30		122	62	55	1.4
		4T		24	40	66	88	19	36		154	78	70	2.6
		6T		30	50	86	120	22	45		206	90	80	4.5
		10T		36	50	86	120	22	54		206	90	80	4.6
		13T		42	67	110	122	25	63		235	98	84	5.5
		14T		48	67	110	122	25	72		235	98	84	6.1
		20T		52	72	120	150	32	78		270	120	94	10.5
		40T		72	90	130	210	45	108		340	170	145	30.6

由于新老批次交替，可能出现产品标识与规格不一致的情况，尺寸和性能不变。老批次标识与规格对应如下表：

型号	老批次标识	对应螺纹大小
JT-YMAQU-0.4T	0.3T	M8
JT-YMAQU-0.6T	0.4T	M10
JT-YMAQU-0.7T	0.6T	M12
JT-YMAQU-1.5T	1.3T	M16
JT-YMAQU-2.5T	2.0T	M20
JT-YMAQU-4T	3.5T	M24

工作极限载荷

吊环安装方式
																																																	吊环数量									1				2					1				2				2			2				2				3~4					3~4				3~4
																																																	起吊角度									0°				0°					90°				90°				0~45°			45~60°				不对称				0~45°					45~60°				不对称
																																																	型号						螺纹			工作极限载荷(吨)
代码			规格																																																				螺纹			工作极限载荷(吨)
JT-YMAQU			0.4T			M8			0.6				1.2					0.4				0.8				0.4			0.3				0.3				0.6					0.4				0.3
			0.6T			M10			0.9				1.8					0.6				1.2				0.6			0.4				0.4				0.9					0.6				0.4
			0.7T			M12			1.2				2.4					0.7				1.5				0.8			0.6				0.6				1.2					0.9				0.6
			1.5T			M16			2.6				5.2					1.5				3				1.8			1.3				1.3				2.7					1.9				1.3
			2.5T			M20			4				8					2.5				5				2.8			2				2				4.2					3				2
			4T			M24			7				14					4				8				4.9			3.5				3.5				7.3					5.2				3.5
			6T			M30			10				20					6				12				8.4			6				6				12.6					9				6
			10T			M36			15				30					10				20				14			10				10				21					15				10
			13T			M42			17				34					13				26				18.2			13				13				27.3					19.5				13
			14T			M48			18				36					14				28				19.6			14				14				29.4					21				14
			20T			M52			25				50					20				40				28			20				20				42					30				20
			40T			M72			50				100					40				80				56			40				40				84					60				40

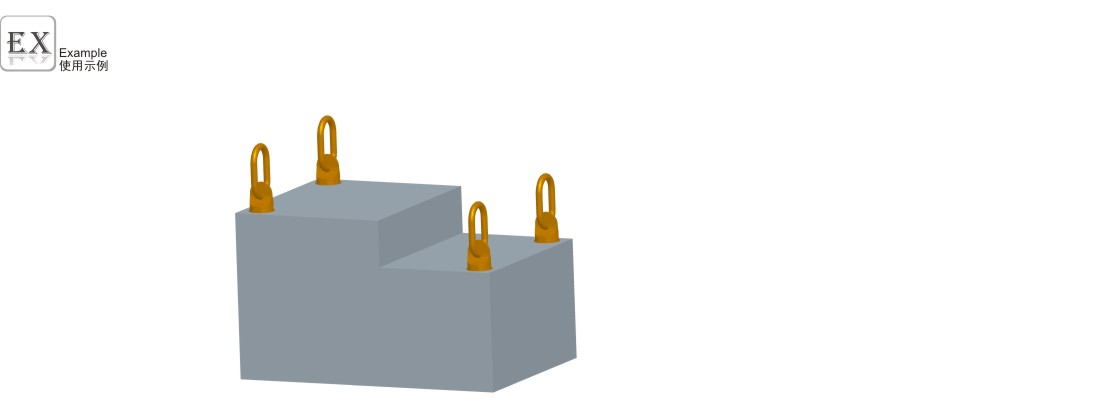

万向旋转吊环，常用于模具、精密工作机械、重物起吊及翻转作业。
