短型压入式定位柱
图片仅供参考
收藏 分享

短型压入式定位柱

产品属性： 类型 短型 主体材质 SUS303 安装方式 压入式 载荷 轻载 有无防松 无 销材质 SUS304 销类型 金属销 种类筛选 小径定位柱
产品型号： 请点击左侧选项进行选型
代码销头形状
载荷
材质 / 主体材质 / 销材质 / 弹簧使用温度类型

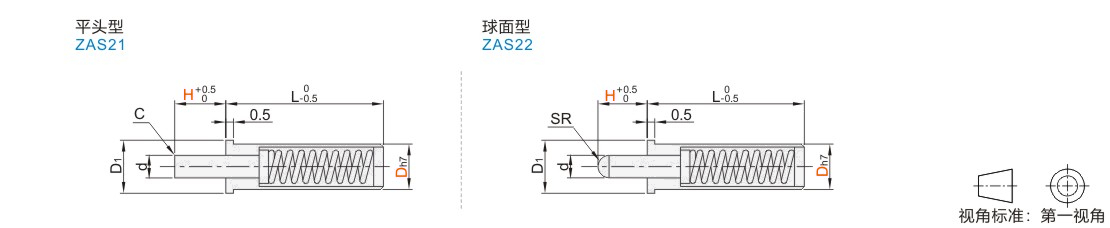

JT-WBCUD平头型轻载SUS303SUS304SUS304-30~140℃短型
JT-WBCUU球面型轻载SUS303SUS304SUS304-30~140℃短型

建议的安装孔尺寸:

D


H7

请涂抹粘合剂后使用，以防止脱落。

选型参数

选型表

型号HdD1LC负载(N)
代码Dh7min.max.
平头型
JT-WBCUD
球面型
JT-WBCUU		2 1.5 12.580.10.490.98
3 3 23.5100.150.491.47
4 3 34.5100.20.591.47
5 4 45.511.50.30.641.96

                                                                                                                                                                                                                       kgf=N×0.101972
