凸轮轴承随动器全滚针重载型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	轴承精度	轴承材质	类型
JT-XFASQ	P0	SUJ2	进口型 ● 内六角孔型 ● 全滚针圆柱型
JT-XFAUQ	P0	SUJ2	进口型 ● 内六角孔型 ● 全滚针球面型

圆柱型P0精度D公差：

球面型P0精度D公差:	0 -0.05

带密封型工作温度-20~80℃，连续使用建议60℃以下；不带密封型工作温度-20~120℃，连续使用建议100℃以下。
不承诺品牌。

选型参数

选型表

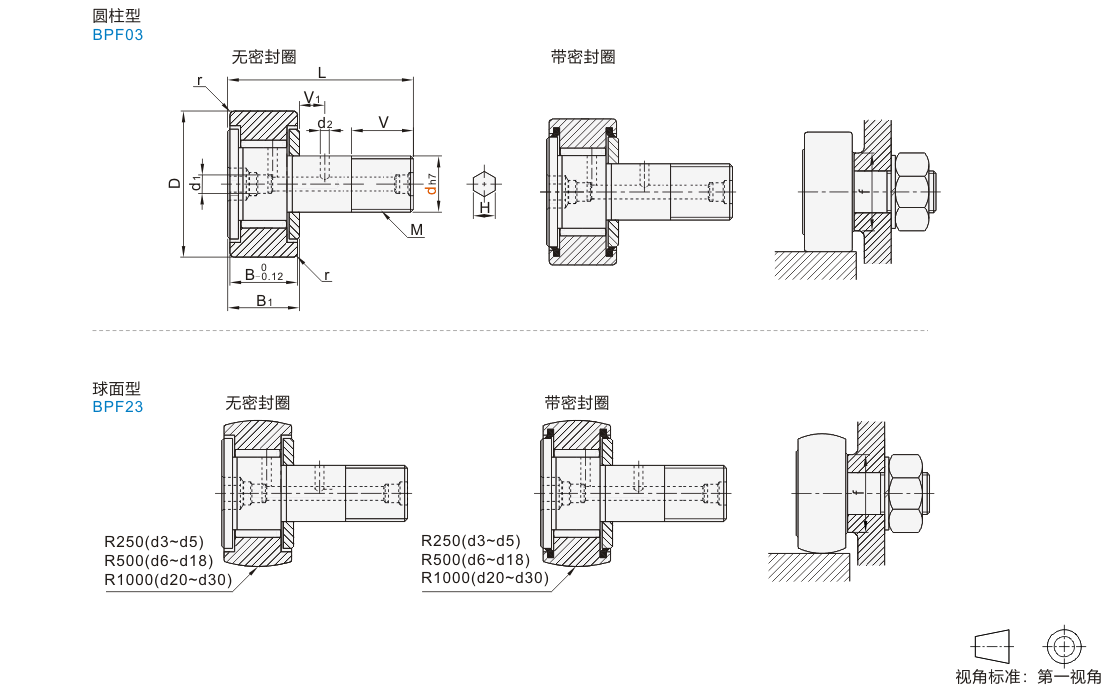

型号			密封圈	D	M×螺距	B	B1	L	d1	d2	V	V1	H	r	f (min)	基本额定负载 (KN)		最大静态容许负载 (KN)	极限转速 (rpm)	最大紧固扭矩 (N·m)	重量 (g)
代码	dh7		密封圈	D	M×螺距	B	B1	L	d1	d2	V	V1	H	r	f (min)	Cr(动)	Cor(静)	最大静态容许负载 (KN)	极限转速 (rpm)	最大紧固扭矩 (N·m)	重量 (g)
全滚针圆柱型 JT-XFASQ 全滚针球面型 JT-XFAUQ	6	0 -0.012	PP （带密封圈） — （无密封圈）	16	M6×1.0	11	12	28	—	—	8	—	3	0.3	11	6.98	8.5	1.95	7000	2.7	19
	8	0 -0.015		19	M8×1.25	11	12	32			10		4		13	8.17	11.2	4.62	5250	6.5	29
	10			22	M10×1.25	12	13	36			12				16	9.57	14.5	8.65	4200	13.8	46
	10A			26	M10×1.25	12	13	36			12				16	9.57	14.5	8.65	4200	13.8	61
	12	0 -0.018		30	M12×1.5	14	15	40	4	3	13	6	6	0.6	21	13.5	19.7	13.2	3500	21.9	97
	12A			32	M12×1.5	14	15	40			13	6			21	13.5	19.7	13.2	3500	21.9	107
	16			35	M16×1.5	18	19.5	52			17	8			26	20.7	37.6	23.2	2625	58.5	173
	18			40	M18×1.5	20	21.5	58	6		19	8	8	1	29	25.3	51.3	31.1	2330	86.2	255
	20	0 -0.021		52	M20×1.5	24	25.5	66		4	21	9			34	33.2	64.5	37.5	2100	119	564
	20A			47	M20×1.5	24	25.5	66			21	9			34	33.2	64.5	37.5	2100	119	390
	24			62	M24×1.5	29	30.5	80			25	11	12		40	46.6	92	52	1750	215	820
	24A			72	M24×1.5	29	30.5	80			25	11	12		40	46.6	92	52	1750	215	1140
	30			80	M30×1.5	35	37	100			32	15	17		49	67.7	144	85.9	1400	438	1870
	30A			85																	2030
	30B			90																	2220

d6~d10没有加工d1/d2润滑孔，不能补充润滑。 d6~d10螺杆不通；d12~d30螺杆通孔。
上表中极限转速数值仅适用润滑脂型号，若采用油润滑的型号极限转速为上述数值的160%左右。
