梅花联轴器螺钉夹紧型

图片仅供参考

梅花联轴器螺钉夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 间隔环	表面处理 / 主体	附件	类型
JT-NVFDF	铝合金	聚氨酯	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型

特点：

聚氨酯弹性体传递对震动和冲击的吸收性良好；

顺时针和逆时针回转时特性完全一样；

聚氨酯弹性体能抗油和电气绝缘。

聚氨酯弹性体为红色实心间隔环(代码：DCW02)。

因偏心、偏角、轴向的位移如果同时出现多种偏差时，则各容许值会降低。

两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需求，请联系工程师对接处理。

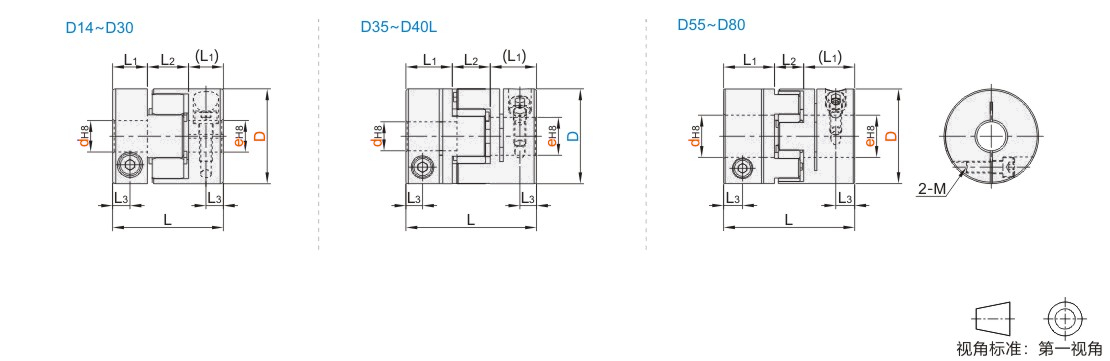

选型参数

选型表

型号		d-e(d≤e) 最小单位0.01	L	L1	L2	L3	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性(N·m/rad)	容许安装偏差			重量 (g)
代码	D													径向 (mm)	角向 (°)	轴向(mm)
代码	D													径向 (mm)	角向 (°)	轴向(mm)		JT-NVFDF	14	3~7	22.5	6.5	9.5	3.5	M2	0.4	2	4	10000	1.98×10-7	20	0.06	1	0.6	6
20	4~10	30	10	10	5	M3	1.5	4.8	9.6	1.09×JT-SLOFODS-6	42	0.08	0.8	18
25	5~12	34.5	11.5	11.5	5.5	M3	1.5	9.5	19	4.26×JT-SLOFODS-6	95	0.08	0.9	32
30	5~15	35	11.5	12	5.5	M4	3.5	12	24	6.19×JT-SLOFODS-6	132	0.09	1	47
35	8~17	50	18.5	13	6.5	M5	8	15	30	2.56×10-5	950	0.1	1.1	90
40	8~22	55	20	15	7			16.5	33	3.34×10-5	1250		1.2	123
40L	8~22	66	25.5	15	8			16.5	33	4.01×10-5	1500		1.2	152
55	12~30	78	30.5	17	10.5	M6	13	45	90	7000	1.63×10-4		1940	1.4	346
65	14~38	90	36	18	13	M8	28	100	200	6000	3.69×10-4		3010	1.5	532
80	19~45	113.5	46	21.5	15	M8	28	250	500	5000	1.04×10-3		5820	1.8	1000

惯性力矩和重量按最大孔径计算。

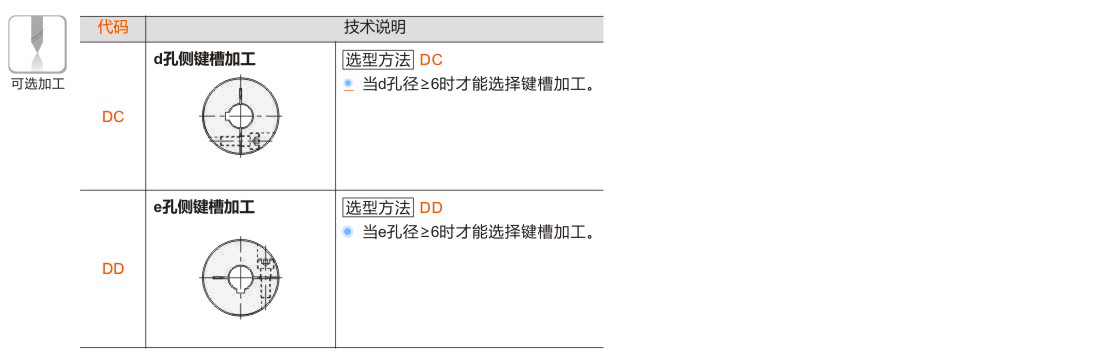

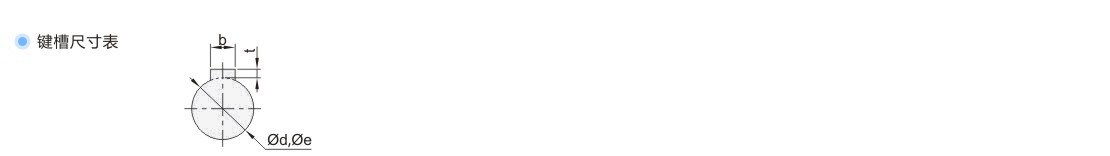

轴径尺寸		键槽尺寸
Ød,Øe(mm)		宽度b(mm)		深度t(mm)
Ød,Øe(mm)		标准尺寸	公差	标准尺寸	公差
Ø6~Ø7.99		2	±0.0125	1	+0.1 0
Ø8~Ø10		3	±0.0125	1.4
Ø10.01~Ø12		4	±0.015	1.8
Ø12.01~Ø17		5		2.3
Ø17.01~Ø22		6		2.8
Ø22.01~Ø30		8	±0.018	3.3
Ø30.01~Ø38		10	±0.018		+0.2 0
Ø38.01~Ø44		12	±0.0215
Ø44.01~Ø50		14	±0.0215	3.8
