怡合达日韩系列中型平底活动脚轮

图片仅供参考

怡合达日韩系列中型平底活动脚轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	支架 / 类型	支架 / 材质	支架 / 表面处理	支架 / 刹车类型	轮部 / 代号	轮部 / 材质	轮部 / 颜色	轮部 / 硬度	轮部 / 轴承
JT-LMFLSD	平底活动型	Q235A	镀锌	—	UJ	聚氨酯	蓝色	93A	双轴承
JT-LMFLSD	平底活动型	Q235A	镀锌	—	RA	橡胶	黑色	63A	双轴承
JT-LMFLSU	平底活动型	Q235A	镀锌	五金双刹	UJ	聚氨酯	蓝色	93A	双轴承
JT-LMFLSU	平底活动型	Q235A	镀锌	五金双刹	RA	橡胶	黑色	63A	双轴承
JT-LMFLSQ	平底活动型	Q235A	镀锌	五金边刹	UJ	聚氨酯	蓝色	93A	双轴承
JT-LMFLSQ	平底活动型	Q235A	镀锌	五金边刹	RA	橡胶	黑色	63A	双轴承

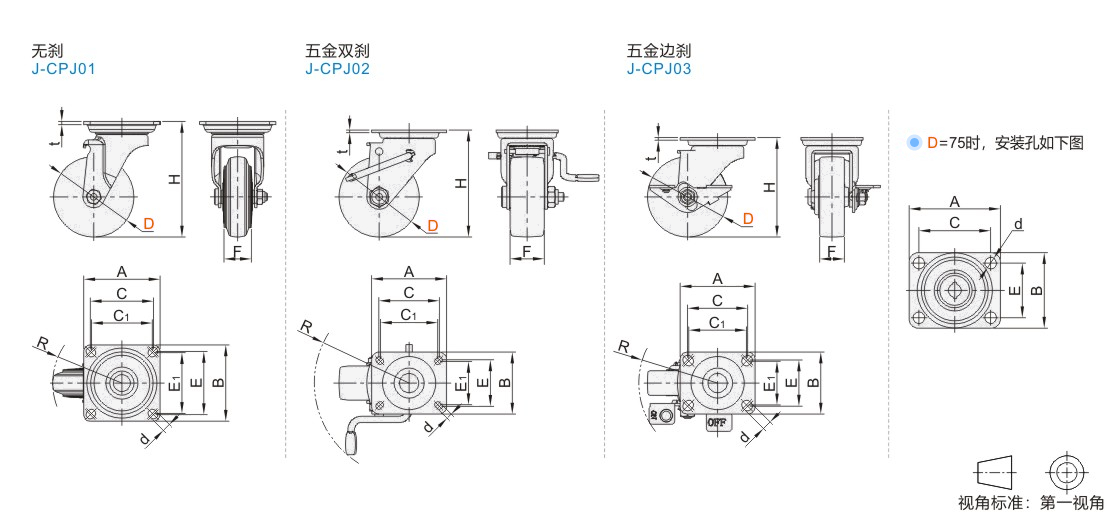

受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间
轮芯材质：铁芯。
JT-LMFLSD/JT-LMFLSU/JT-LMFLSQ-D100-RA时，F =34。

选型参数

选型表

型号		轮部代号	H	F	A	B	C	C1	E	E1	d	t	R			容许载荷(kg)		参考重量(kg)
代码	D												JT-LMFLSD	JT-LMFLSU	JT-LMFLSQ	UJ	RA	JT-LMFLSD		JT-LMFLSU		JT-LMFLSQ
代码	D												JT-LMFLSD	JT-LMFLSU	JT-LMFLSQ	UJ	RA	UJ	RA	UJ	RA	UJ	RA
无刹 JT-LMFLSD 五金双刹 JT-LMFLSU 五金边刹 JT-LMFLSQ	75*	UJ	100	32	81	81	63	—	63	—	9.5	2.5	67	90	—	120	—	0.53	—	0.59	—	—	—
	100	UJ RA	144	32	95	95	73	70	73	70	11	4	86	99	115	170	120	1.25	1.16	1.51	1.4	1.38	1.28
	130		177	38	105	105	82	79	82	79			107	118	123	260	180	2.12	2.03	2.6	2.49	2.36	2.26
	150		198	42	120	120	93	87	93	87			122	122	136	300	200	2.49	2.4	2.99	2.88	2.74	2.64
	200*		250	42	140	140	115	105	115	105		4.5	160	160	—	370	250	4.17	4.08	4.71	4.6	—	—

JT-LMFLSQ不适用带*的规格。
