还有0项未选择重置

选择代码

代码参数

公差等级

硬度

肩部

表面处理

适用定位销形状

选型参数

外径D(mm) *

内径P(mm) *

4~25/0.01

腰形孔宽度尺寸W(mm) *

3~28/0.01

安装部长度L(mm) *

5~42/1

图片仅供参考

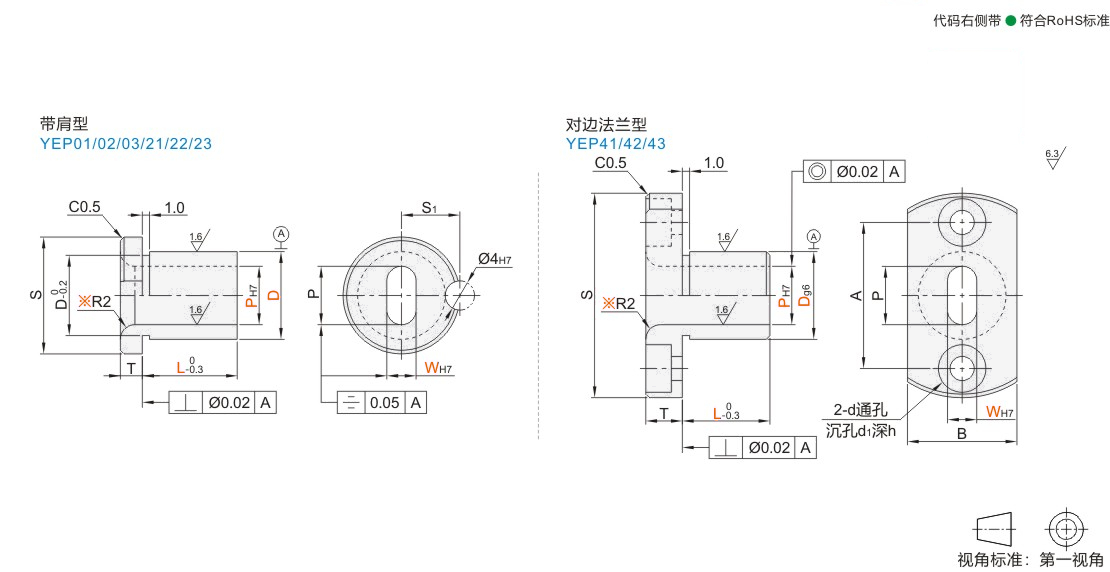

定位销用衬套带肩腰孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

选型表

型号		D公差			最小单位0.01		最小单位1	带肩型			对边法兰型
代码	D	p6	m6	g6	P	W	L	T	S	S1	T	S	A	B	d	d1	h
Dm6 JT-RVFSD JT-RVFSU JT-RVFSQ JT-RVFUD Dm6 JT-RVFUU JT-RVFUQ JT-RVFFD Dg6 JT-RVFFU JT-RVFFQ	10	+0.024 +0.015	+0.015 +0.006	-0.005 -0.014	4.00~8.00	3.00≤W<P	5~42 L+T≤P×3	3	14	7	5	25	17	12	3.3	6.5	3.5
	12	+0.029 +0.018	+0.018 +0.007	-0.006 -0.017	4.00~10.00				16	8		28	20	15	3.3	6.5	3.5
	16				8.00~14.00				20	10		36	26	22	4.5	8	4.5
	16S*				8.00~14.00			—	—	—	6	36	26	22
	20	+0.035 +0.022	+0.021 +0.008	-0.007 -0.020	10.00~18.00			3	26	13		40	30	25
	25				13.00~22.00			5	30	15		44	34	30
	30				16.00~25.00				35	17.5	8	56	42	35	6.6	11	6.5
	35	+0.042 +0.026	+0.025 +0.009	-0.009 -0.025	18.00~25.00				40	20	8	60	46	40	6.6	11	6.5

带*号规格仅适用JT-RVFFD/JT-RVFFU/JT-RVFFQ。

选型参数

代码	类型		公差等级	材质	硬度	表面处理
JT-RVFSD●	长圆孔型	带肩型	Dp6	SKS3	54～58HRC	—
JT-RVFSU●					54～58HRC	无电解镀镍
JT-RVFSQ					淬火硬度54~58HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RVFUD●			Dm6		54～58HRC	—
JT-RVFUU●					54～58HRC	无电解镀镍
JT-RVFUQ					淬火硬度54~58HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RVFFD●		对边法兰型	Dg6		54～58HRC	—
JT-RVFFU●					54～58HRC	无电解镀镍
JT-RVFFQ					淬火硬度54~58HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm

镀硬铬表面处理内径和内孔无法镀上镀层。
※ 壁厚为2mm以下时为R0.5，即当(D-P)/2≤2，R=0.5。

暂未上传文档资料

定位销用衬套 带肩腰孔型
