热门搜索：光电传感器 PLC 伺服电机变频器接近开关

快速报价购物车0

还有0项未选择重置

选择代码

代码参数

形状

选型参数

外径D(mm) *

公称型号 *

快插接头外螺纹直通型

图片仅供参考

快插接头外螺纹直通型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 脱离环部	表面处理	类型
JT-TWCSD	黄铜+PBT	黄铜	NBR	镀镍	外螺纹 ● 外六角直接头
JT-TWCSU	黄铜+PBT	黄铜	NBR	镀镍	外螺纹 ● 直通接头

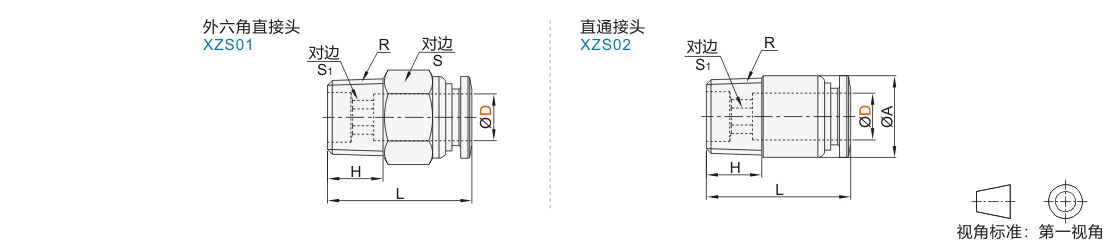

选型参数

外六角直接头

型号		公称型号	R	H	L	S	S1
代码	D	公称型号	R	H	L	S	S1
JT-TWCSD	4	M5	M5	3.5	20.2	10	2
		1	R1/8	7.5	19.7	10	3
		2	R1/4	9.5	18.2	14	3
	6	M5	M5	3.5	20.6	12	2
		1	R1/8	7.5	20.6	12	4
		2	R1/4	9.5	22.1	14	4
	8	1	R1/8	7.5	25.7		5
		2	R1/4	9.5	24.7		5
		3	R3/8	10.5	21.7	17	6
	10	2	R1/4	9.5	30.9		6
		3	R3/8	10.5	28.4		8
		4	R1/2	13.5	26.9	21	8
	12	2	R1/4	9.5	33.2		6
		3	R3/8	10.5	30.2		8
		4	R1/2	13.5	32.2		8

直通接头

型号		公称型号	R	H	L	A	S1
代码	D	公称型号	R	H	L	A	S1
JT-TWCSU	4	M5	M5	3.5	20.2	10	2
		1	R1/8	7.5	19.7	10	3
		2	R1/4	9.5	18.2	13.5	3
	6	M5	M5	3.5	20.6	12	2
		1	R1/8	7.5	20.6	12	4
		2	R1/4	9.5	19.1	13.5	4
	8	1	R1/8	7.5	25.7	14	5
		2	R1/4	9.5	24.7	14	5
		3	R3/8	10.5	20.7	17	6
	10	2	R1/4	9.5	28.4		6
		3	R3/8	10.5	27.4		8
		4	R1/2	13.5	24.4	21	8
	12	2	R1/4	9.5	33.2	20	6
		3	R3/8	10.5	30.2	20	8
		4	R1/2	13.5	32.2	21	8
