规格 *

方形丝杠支座组件（矮型支撑侧）

图片仅供参考

方形丝杠支座组件（矮型支撑侧）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①	表面处理 / ① ③	类型
JT-VIVXLO	S45C	发黑	矮型 ● 支撑侧

轴承已封入适量锂皂基抗极压润滑脂。
轴承为双铁盖。
使用径向轴承、最适用于一般精度、高速旋转用途。

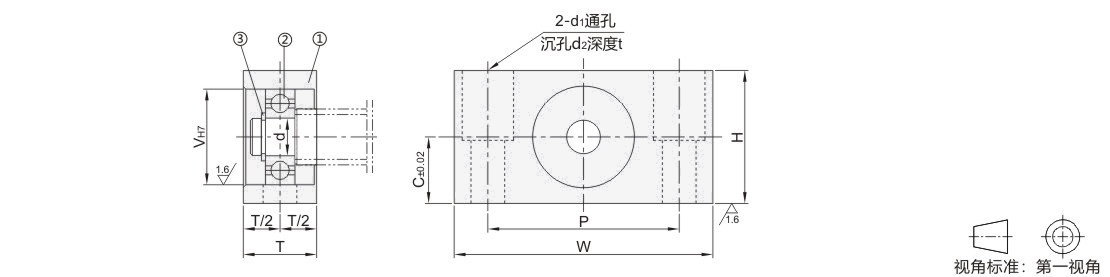

构成零件

编号	零件名称	数量
①	轴承座本体	1
②	径向轴承	1
③	C型挡圈	1

选型参数

选型表

型号		d	T	W	H	C	P	V	d1	d2	t	使用 C型挡圈
代码	规格	d	T	W	H	C	P	V	d1	d2	t	使用 C型挡圈
JT-VIVXLO	6	6	12	42	22	11	30	17	5.5	9.5	12	TBP01-6
	8	6	15	52	28	14	38	17	6.6	11	15	TBP01-6
	10	8	20	70	36	18	52	22	9	14	19	TBP01-8
	12	10		70	36	18	52	26	9	14	19	TBP01-10
	15	15		80	41	21	60	32	11	17	21	TBP01-15
	20	20	26	95	56	28	75	47	11	17	29	TBP01-20

暂未上传文档资料
