VBT系列方型拖链接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件	类型
JT-KXYSD	内外径打开	桥式	单腔	工程塑料	黑色	-20°C~80°C	UL94-HB	接头	65系列拖链
JT-KXYSU	内外径打开	封闭式	单腔	工程塑料	黑色	-20°C~80°C	UL94-HB	接头	65系列拖链

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型		材质	颜色	允许温度	阻燃等级
JT-KVYSD	加强型65系列拖链用	方型	工程塑料	黑色	-20°C~80°C	UL94-HB

选型参数

拖链

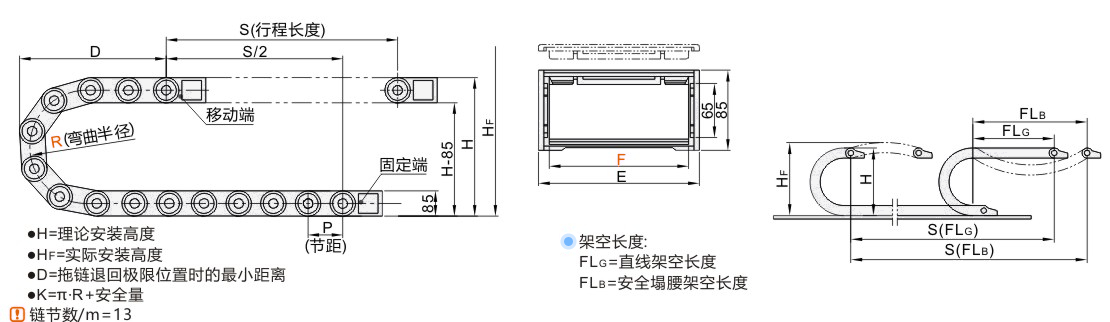

型号		弯曲半径R	链节数 N	接头	安装尺寸			实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空长度(m)	最大允许行程(m)	最大允许垂直悬挂(m)	重量 (kg/m)
代码	内宽F	弯曲半径R	链节数 N	接头	H	D	K	实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空长度(m)	最大允许行程(m)	最大允许垂直悬挂(m)	重量 (kg/m)
JT-KXYSD	50	150	1~	JT-KVYSD-F50	385	285	750	465	84	80	60	4	100	40	≈2.78
		200			485	335	910	565
		250			585	390	1070	665
	75	150		JT-KVYSD-F75	385	285	750	465	109						≈2.93
		200			485	335	910	565
		250			585	390	1070	665
	100	150		JT-KVYSD-F100	385	285	750	465	134						≈3.04
		200			485	335	910	565
		250			585	390	1070	665
	125	150		JT-KVYSD-F125	385	285	750	465	160						≈3.20
		200			485	335	910	565
		250			585	390	1070	665
	130	150		JT-KVYSD-F130	385	285	750	465	164						≈3.25
		200			485	335	910	565
		250			585	390	1070	665
	150	150		JT-KVYSD-F150	385	285	750	465	184						≈3.29
		200			485	335	910	565
		250			585	390	1070	665
	175	150		JT-KVYSD-F175	385	285	750	465	209						≈3.38
		200			485	335	910	565
		250			585	390	1070	665
	200	150		JT-KVYSD-F200	385	285	750	465	234						≈3.55
		200			485	335	910	565
		250			585	390	1070	665
	250	150		JT-KVYSD-F250	385	285	750	465	284						≈3.94
		200			485	335	910	565
		250			585	390	1070	665
JT-KXYSU	75	150		JT-KVYSD-F75	385	285	750	465	103						≈3.30
		200			485	335	910	565
		250			585	390	1070	665
	100	150		JT-KVYSD-F100	385	285	750	465	134						≈3.52
		200			485	335	910	565
		250			585	390	1070	665
	130	150		JT-KVYSD-F130	385	285	750	465	164						≈3.89
		200			485	335	910	565
		250			585	390	1070	665
	150	150		JT-KVYSD-F150	385	285	750	465	184						≈4.10
		200			485	335	910	565
		250			585	390	1070	665
	175	150		JT-KVYSD-F175	385	285	750	465	209						≈4.39
		200			485	335	910	565
		250			585	390	1070	665

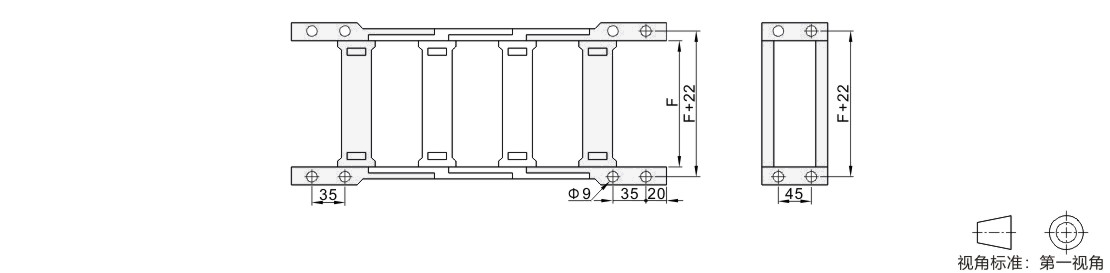

接头

型号
代码	内宽F
JT-KVYSD	50
	75
	100
	125
	130
	150
	175
	200
	250

暂未上传文档资料
