规格 *

蝶形铰链平型/偏置型/工字型/单折型

图片仅供参考

蝶形铰链平型/偏置型/工字型/单折型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

选型参数

选型表

型号 / 代码	型号 / 规格	B2	d	负载 / (kg)	扭矩(N·m) / 水平展开时	参考重量 / (kg/pcs)
JT-QAVXM	120	15	5.5	20	1±20%	0.3
JT-QAVXM	180	22.5	5.5	40	2±20%	0.53

容许负载为使用2个时的数值。扭矩值为单个铰链时的扭矩。

型号		H	负载	参考重量
代码	规格	H	(Kg)	(Kg/pcs)
JT-QAVGM	17.5	17.5	28	0.1
	20.5	20.5
	23.4	23.4

容许负载为使用2个时的数值。

型号		负载	参考重量
代码	规格	(Kg)	(Kg/pcs)
JT-QAVLO	153	40	0.336

容许负载为使用2个时的数值。

型号		A	B	A1	B1	H	T	d	d₁	扭矩(N ·m)	参考重量 (kg/pcs)
代码	规格	A	B	A1	B1	H	T	d	d₁	直角展开时	参考重量 (kg/pcs)
JT-QASLD	60	55	60	37.5	40	7.5	1.5	5.8	4	0.28±20%	0.03

扭矩值为单个铰链时的扭矩。

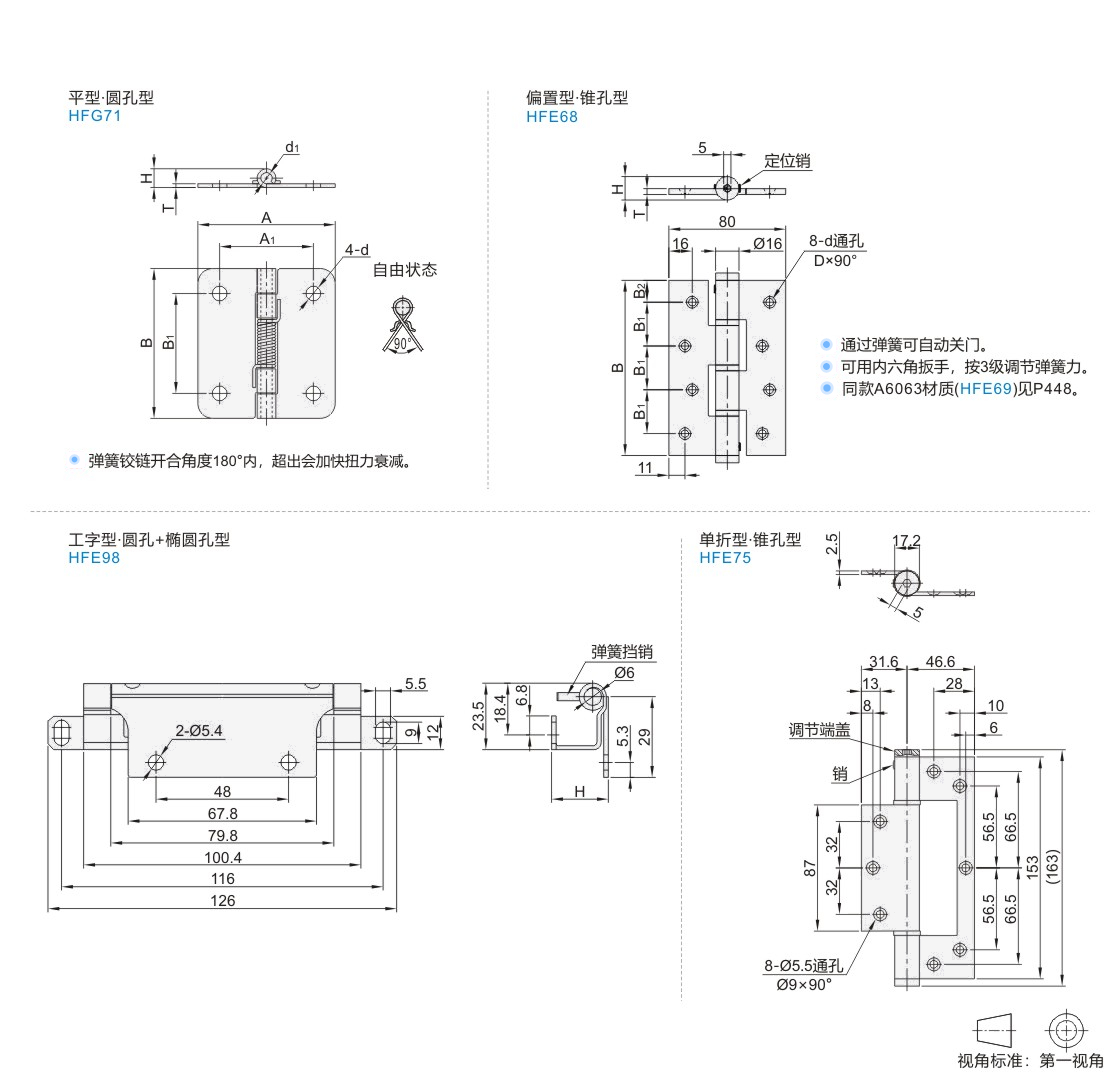

技术图档

代码	类型		安装孔型	材质	表面处理
JT-QASLD●	平型	经济型	圆孔型	SUS304	—
JT-QAVXM●	偏置型	弹力调节型	锥孔型
JT-QAVGM●	工字型	—	圆孔+椭圆孔型
JT-QAVLO	单折型	自动关门型	锥孔型

代码右侧带 ● 符合RoHS标准

特点(JT-QAVLO)：
● 通过弹簧力可自动关门；
● 调节端盖可通过内六角扳手，按3级调节关门力；
● 调节时，转动调节端盖，将销插入，注意端盖受力扭矩角度不宜过大。
