焊接法兰直线轴承双衬型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠材质	保持架材质	密封圈材质	使用环境温度
JT-LIGESD	代码 / 圆法兰型	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15~80℃
JT-LIGEDD	代码 / 方法兰型	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15~80℃
JT-LIGEUD	代码 / 对边法兰型	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15~80℃
JT-LIGESU	代码 / 圆法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15~80℃
JT-LIGEDU	代码 / 方法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15~80℃
JT-LIGEUU	代码 / 对边法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15~80℃

产品特点
产品超高级精度，低摩擦、耐久性好，法兰盘与轴套采用焊接工艺，更牢固，机械强度更高；
中间式带法兰直线轴承法兰盘位于中间部位，能够提供更方便的直线定位和导向功能；
双循环结构设计产品尺寸更长，能够承受更大的力和瞬时冲击负载，具有较高的静态和动态负载能力；
带法兰直线轴承使轴向定位更简单，无需增加轴承座即可快速安装；
带法兰直线轴承能够减少由于安装误差而引起的轴承移位或者不稳定问题，法兰提供了一个固定的参考点，
使得轴承的安装更加精确和可控；
轴套、滚珠材质SUJ2相当于GCr15；
保持架材质树脂相当于DURACON M90。
建议直线轴承与本公司生产的导向轴（标准g6公差）配套使用。
如对防锈有要求，请优先选用镀镍产品！

选型参数

选型表

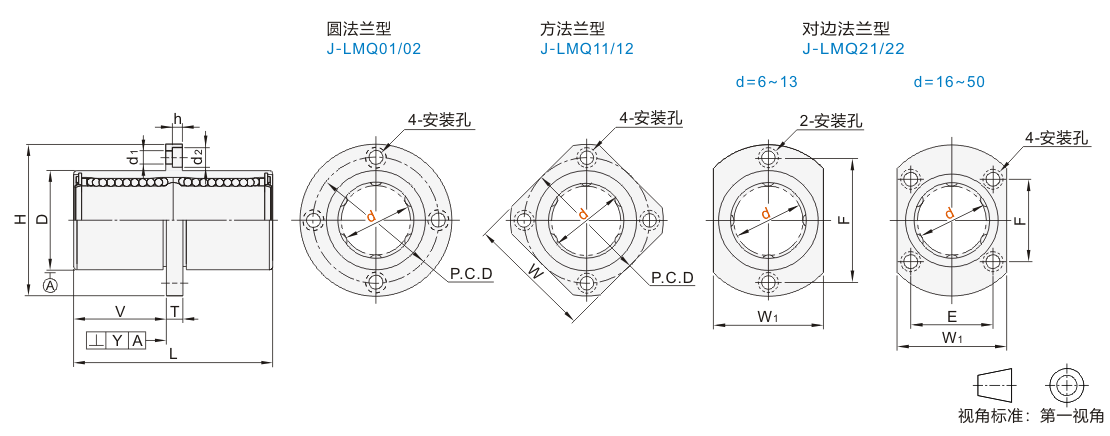

型号			D			L		V	H	T	d1	d2	h	P.C.D	W	W1 (max)	E	F	偏心	垂直度 Y
代码	d		尺寸	无表面处理	有表面处理	L		V	H	T	d1	d2	h	P.C.D	W	W1 (max)	E	F	偏心	垂直度 Y
圆法兰 JT-LIGESD JT-LIGESU 方法兰 JT-LIGEDD JT-LIGEDU 对边法兰 JT-LIGEUD JT-LIGEUU	6	0 -0.008	12	0 -0.013	0 -0.018	35	±0.3	15	28	5	3.5	6	3.1	20	22	18	—	20	0.014	0.014
	8		15	0 -0.013	0 -0.018	45		20	32	5	3.5	6	3.1	24	25	21		24
	10		19	0 -0.016	0 -0.021	55		24.5	40	6	4.5	7.5	4.1	29	30	25		29
	12		21			57		25.5	42					32	32	27		32
	13		23			61		27.5	43					33	34	29		33
	16		28			70		32	48					38	37	34	22	31
	20	0 -0.010	32	0 -0.019	0 -0.025	80		36	54	8	5.5	9	5.1	43	42	38	24	36	0.019	0.019
	25		40			112		52	62	8	5.5	9	5.1	51	50	46	32	40
	30		45			123		56.5	74	10	6.6	11	6.1	60	58	51	35	49
	35	0 -0.012	52	0 -0.022	0 -0.030	135		62.5	82	10	6.6	11	6.1	67	64	58	38	55	0.024	0.024
	40		60			151		69	96	13	9	14	8.1	78	75	66	45	64
	50		80			192		89.5	116	13	9	14	8.1	98	92	86	56	80

型号		静态允许力矩 (N·m)	基本额定负载		重量(g)
代码	d	静态允许力矩 (N·m)	C(动)N	Co(静)N	圆法兰型	方法兰型	对边法兰型
圆法兰 JT-LIGESD JT-LIGESU 方法兰 JT-LIGEDD JT-LIGEDU 对边法兰 JT-LIGEUD JT-LIGEUU	6	2.18	331	551	30	22	25
	8	4.31	466	777	50	42	45
	10	7.24	649	879	95	75	85
	12	10.9	670	885	95	85	100
	13	11.6	728	991	125	105	120
	16	19.7	1247	2041	185	160	180
	20	26.8	1453	2689	255	220	245
	25	43.4	1779	4092	535	495	520
	30	82.8	2484	5352	675	585	640
	35	110	2698	6051	1015	925	940
	40	147	3670	9555	1565	1375	1420
	50	397	7485	17287	3595	3395	3435

1Kgf=9.81N

使用注意事项：
当有异物进入直线轴承内部后，可能引起钢球循环部件的损坏或功能
的损失，使用请防止灰尘、切削等异物进入轴承内部。
请避免在超过80°C的条件下使用。
直线轴承掉落或受不当敲击都可能造成破损，请加以注意。
如果收到外力撞击，即使外观看不出破损也可能造成功能的损失。
请仔细擦拭防锈油并封入润滑剂后再使用。
储存时，请将其装入指定的封套中以避免高温、低温和高度潮湿的环境。
