桥式拖链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件	类型
JT-KXNQQ	外径打开	桥式	单腔	工程塑料	黑色	-20°C~80℃	UL94-HB	接头	18系列拖链

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型		材质	颜色	允许温度	阻燃等级
VED33	18系列拖链用	U型斜角型	工程塑料	黑色	-20°C~80℃	UL94-HB

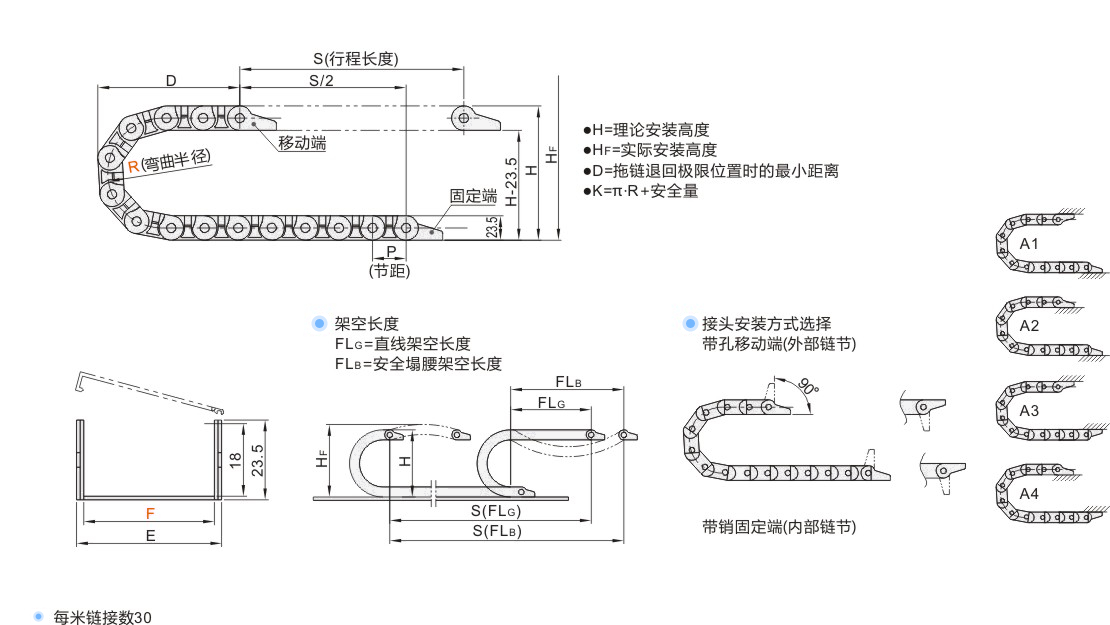

选型参数

拖链

型号		弯曲半径 R	链节数 N	接头	安装尺寸			实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空负载(kg/m)	最大架空长度 ( m)	重量 (kg/m)
代码	内宽F	弯曲半径 R	链节数 N	接头	H	D	K	实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空负载(kg/m)	最大架空长度 ( m)	重量 (kg/m)
JT-KXNQQ	25	38	1~	VED33-F25	100	80	185	125	38	33.5	16	0.5	1.1	≈0.35
		48			120	90	215	145
		75			175	120	300	200

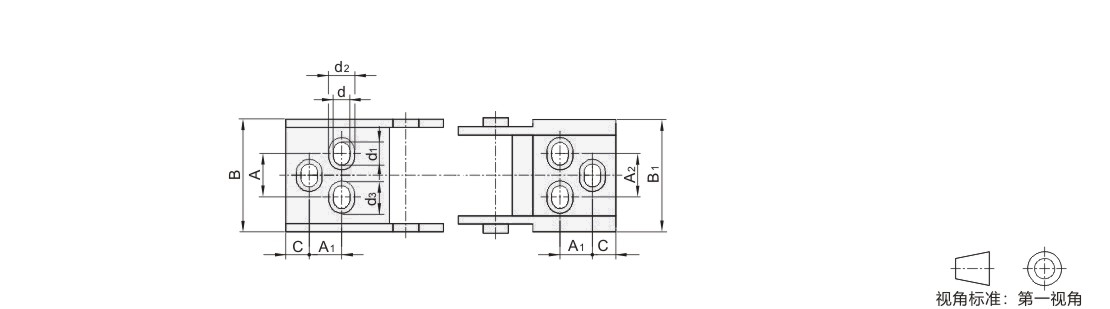

接头

型号		A	A1	A2	B	B1	C	d	d1	d2	d3
代码	内宽F	A	A1	A2	B	B1	C	d	d1	d2	d3
VED33	25	16	10.1	13.5	35	35.5	7.3	5.1	7.1	8	10

暂未上传文档资料
