直动式/先导式2V系列电磁阀
图片仅供参考
收藏 分享

直动式/先导式2V系列电磁阀

产品属性： 类型 流体电磁阀 系列名称 流体电磁阀 材质 黄铜/不锈钢 适用系列 2V系列 种类 直动式/先导式 位置数 二位二通 常态位置 常闭式 种类筛选 流体电磁阀

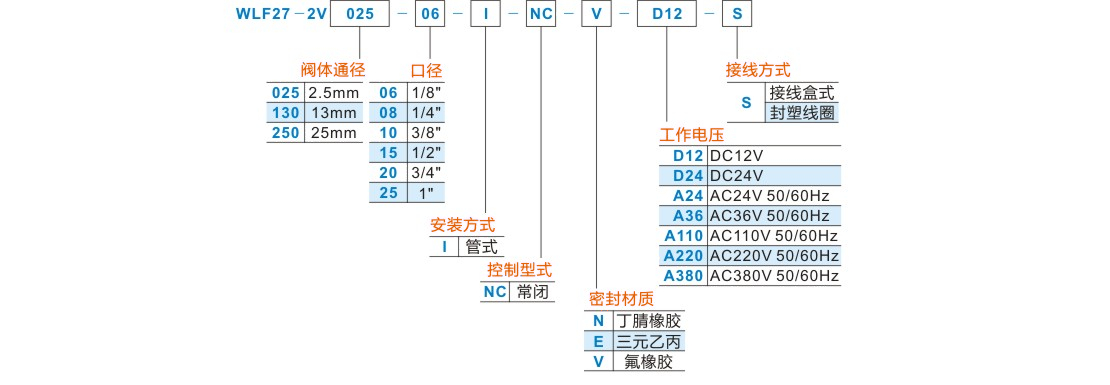

产品型号： 请点击左侧选项进行选型 重新选型
规格工作介质作动方式控制型式流体孔径（mm）Cv值口径使用流体粘滞度（CST）使用压力（MPa）最大耐压（MPa）介质温度（℃）/密封材质使用电压波动范围本体材质重量（g）
025-06空气、水、油直动式常闭型2.30.181/8”20以下水、空气 、油：0~0.71.2-5～80℃/丁腈橡胶、-20～139℃/三元乙丙、-20～169℃/氟橡胶±10%黄铜217
025-08空气、水、油直动式常闭型2.30.181/4”20以下水、空气 、油：0~0.71.2-5～80℃/丁腈橡胶、-20～139℃/三元乙丙、-20～169℃/氟橡胶±10%黄铜203
130-10空气、水、油先导式常闭型136.23/8”20以下水、空气 、油：0.05~1.01.5-5～80℃/丁腈橡胶、-20～139℃/三元乙丙、-20～169℃/氟橡胶±10%黄铜538
130-15空气、水、油先导式常闭型136.21/2”20以下水、空气 、油：0.05~1.01.5-5～80℃/丁腈橡胶、-20～139℃/三元乙丙、-20～169℃/氟橡胶±10%黄铜506
250-20空气、水、油先导式常闭型25133/4”20以下水、空气 、油：0.05~1.01.5-5～80℃/丁腈橡胶、-20～139℃/三元乙丙、-20～169℃/氟橡胶±10%黄铜1455
250-25空气、水、油先导式常闭型25131”20以下水、空气 、油：0.05~1.01.5-5～80℃/丁腈橡胶、-20～139℃/三元乙丙、-20～169℃/氟橡胶±10%黄铜1324

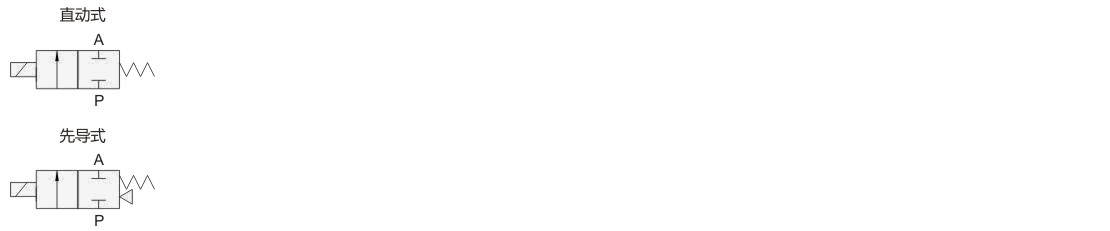

 符号图

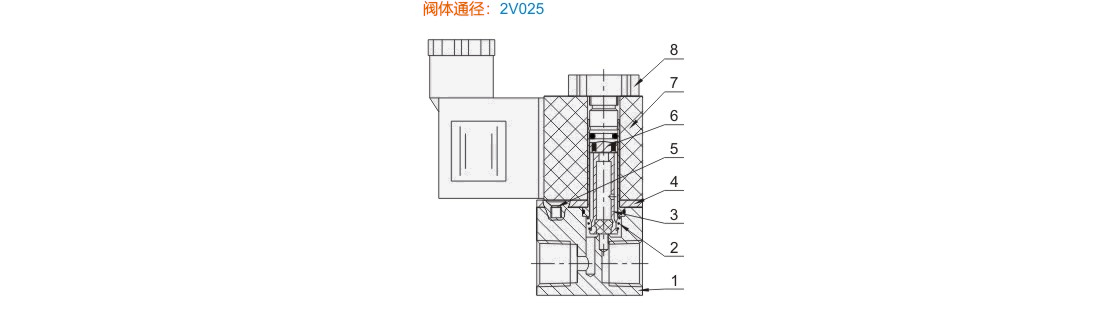

内部结构图

主要零件及材质表

序号名称材质
1阀体Hpb58-3A
2宝塔弹簧不锈钢
3动铁芯总成一
4压板冷轧板
5十字槽沉头螺钉碳钢(镀镍)
6先导头总成一
7线圈一
8拼紧螺母塑料

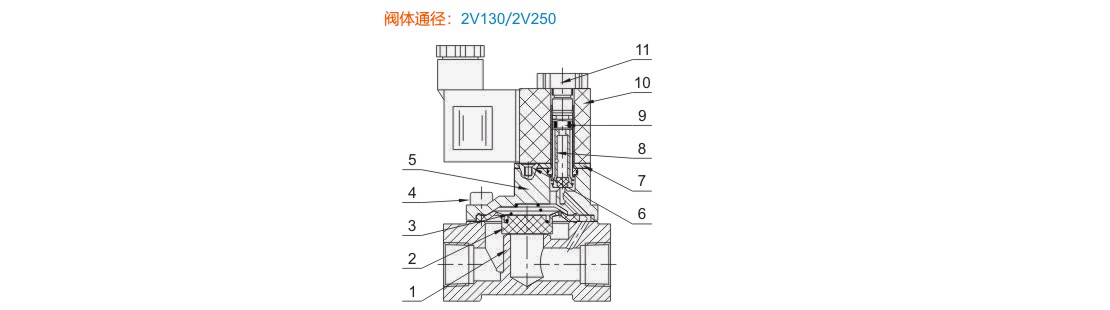

内部结构图

主要零件及材质表

序号名称材质
1阀体Hpb58-3A
2膜片NBR、EPDM、VITON
3宝塔弹簧不锈钢
4内六角头螺钉碳钢(镀镍)
5阀盖Hpb58-3A
6十字槽沉头螺钉碳钢(镀镍)
7压板冷轧板
8动铁芯总成一
9先导头总成一
10线圈一
11拼紧螺母塑料

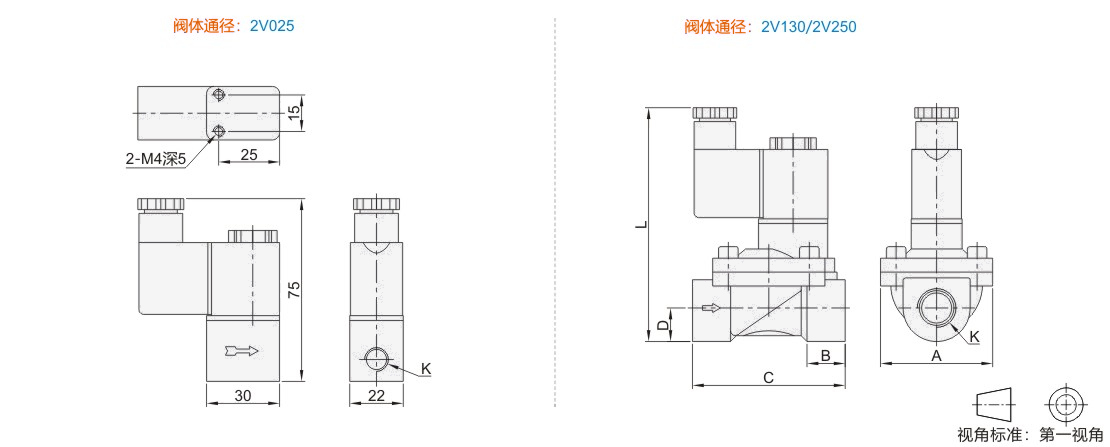

安装尺寸

代码阀体通径ABCDLK
口径
JT-UIAUL2V025-G1/8
G1/4
2V13048146613101G3/8
G1/2
2V250781810322118G3/4
G1
