圆形牙腹锁紧螺母

图片仅供参考

圆形牙腹锁紧螺母

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	槽数	材质	热处理	表面处理	类型
JT-XOLLQ	三/六槽	S45C	28~32HRC	发黑	牙腹锁紧型

特点：该产品锁紧铜与螺纹呈30°角设计，不承受作用于螺纹上的
轴向负荷。当螺母锁紧时，螺纹面不会解除轴向负荷，螺母不会
变形。等间距锁紧铜可以用来调整即将装到轴上其他部件的偏差。
由于锁紧铜不会变形，螺母经多次拆装仍可以保持精密度。
本产品自带螺钉。

螺纹精度：ISO 4H
端面偏摆：0.005

　　　　　　　　　　　　　　　　　　　　　　　　　　　　

选型参数

选型表

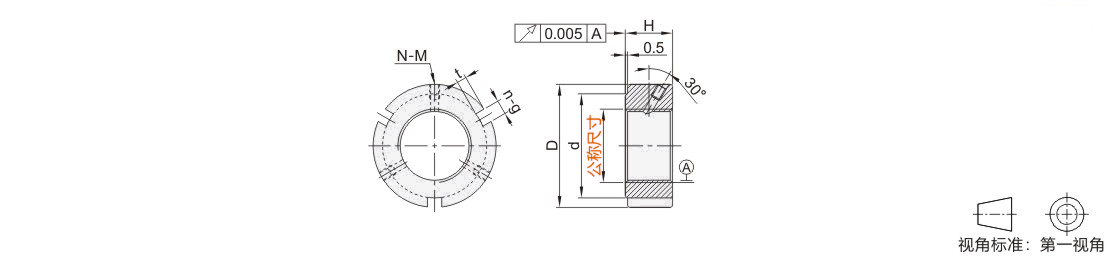

型号		螺距	D	H	d	t	n-g	N-M	扭紧力矩
代码	公称尺寸	螺距	D	H	d	t	n-g	N-M	(N·M)
JT-XOLLQ	M12	1.5	30	14	25	2	3-4	3-M6	8
	M14	1.5
	M15	1.0
	M16	1.5
	M17	1.0	32	16	27		3-5
	M18	1.5	32		27
	M20	1.0	38		33
	M20	1.5
	M22
	M24			18
	M25
	M27		40		35
	M30		45		40
	M33		50		45
	M35		52		46	2.5	3-6	3-M8	18
	M36		52		46
	M39		58	20	52
	M40		58		52
	M42		62		56
	M45		65		59
	M48		70		64
	M50		70		64
	M52		73	22	66	3	3-8
	M55		75		68
	M55	2.0
	M56	1.5
	M56	2.0
	M60	2.0	80		73
	M64	1.5	85		78
	M64	2.0
	M65
	M68		92	24	84	3.5
	M70		92		84
	M72		94		86
	M75		98		90
	M76		98		90
	M80		105		96
	M85		110		102		6-8
	M90		120	26	108	4	6-10
	M95		125		113
	M100		130		118
	M105		140	28	125			3-M10	35
	M110		145		132
	M115		150		137
	M120		155	30	142	5	JT-SLMSSX-12
	M125		160		147
	M130		165		152
	M135		175	32	160
	M140		178		165
	M145		190		175
	M150		195		180
	M155	3.0	200	34	180	6	6-14
	M160		210		190
	M165		210		190
	M170		220		200
	M180		230	36	205	7	6-16	3-M12	60
	M190		240	36	215
	M200		250	38	225
	M210	4.0	260		245
	M220	3.0	270		255
	M220	4.0	270		255
	M240	3.0	290	40	268	9
	M240	4.0	290		268	9
	M260	3.0	310		288	10	6-20	3-M14	100
4.0	M260		310		288
	M270	320	298
	M280	330	308
	M300	350	42	325	11	6-22
