支柱固定夹螺孔平行型

图片仅供参考

支柱固定夹螺孔平行型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件(螺钉)	类型
JT-PNDSD	S45C	发黑	TAC01	孔距固定型 ● 标准型
JT-PNDSU	S45C	喷细砂无电解镀镍	TAC21	孔距固定型 ● 标准型
JT-PNDSO	A6063	黑色阳极氧化	TAC01	孔距固定型 ● 标准型
JT-PNDSX	A6063	本色阳极氧化	TAC21	孔距固定型 ● 标准型
JT-PNDSM	SUS304	—	TAC21	孔距固定型 ● 标准型
JT-PNDDD	S45C	发黑	TAC01	孔距固定型 ● 薄型
JT-PNDDU	S45C	喷细砂无电解镀镍	TAC21	孔距固定型 ● 薄型
JT-PNDDO	A6063	黑色阳极氧化	TAC01	孔距固定型 ● 薄型
JT-PNDDX	A6063	本色阳极氧化	TAC21	孔距固定型 ● 薄型
JT-PNDDM	SUS304	—	TAC21	孔距固定型 ● 薄型
JT-PNDUD	S45C	发黑	TAC01	孔距选择型 ● 标准型
JT-PNDUU	S45C	喷细砂无电解镀镍	TAC21	孔距选择型 ● 标准型
JT-PNDUO	A6063	黑色阳极氧化	TAC01	孔距选择型 ● 标准型
JT-PNDUM	SUS304	—	TAC21	孔距选择型 ● 标准型
JT-PNDQD	S45C	发黑	TAC01	孔距选择型 ● 薄型
JT-PNDQU	S45C	喷细砂无电解镀镍	TAC21	孔距选择型 ● 薄型
JT-PNDQX	SUS304	—	TAC21	孔距选择型 ● 薄型

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
DH7公差为开口槽加工前的公差。

附件螺钉

D	JT-PNDSD/JT-PNDSO/ 11/ 15 JT-PNDUD/JT-PNDUO/JT-PNDQD		JT-PNDSU/JT-PNDSX/JT-PNDSM/JT-PNDDU/JT-PNDDX/JT-PNDDM JT-PNDUU/JT-PNDUM/JT-PNDQU/JT-PNDQX
8	对应代码 TAC01	M5×12 1个	对应代码 TAC21	M5×12 1个
10		M5×16 1个		M5×16 1个
12		M5×16 1个		M5×16 1个
15		M5×20 2个		M5×20 2个
16		M5×20 2个		M5×20 2个
20		M6×25 2个		M6×25 2个
25		M6×30 2个		M6×30 2个
30		M8×40 2个		M8×40 2个
35		M8×45 2个		M8×45 2个
40		M8×50 2个		M8×50 2个
50		M10×65 2个		M10×65 2个

选型参数

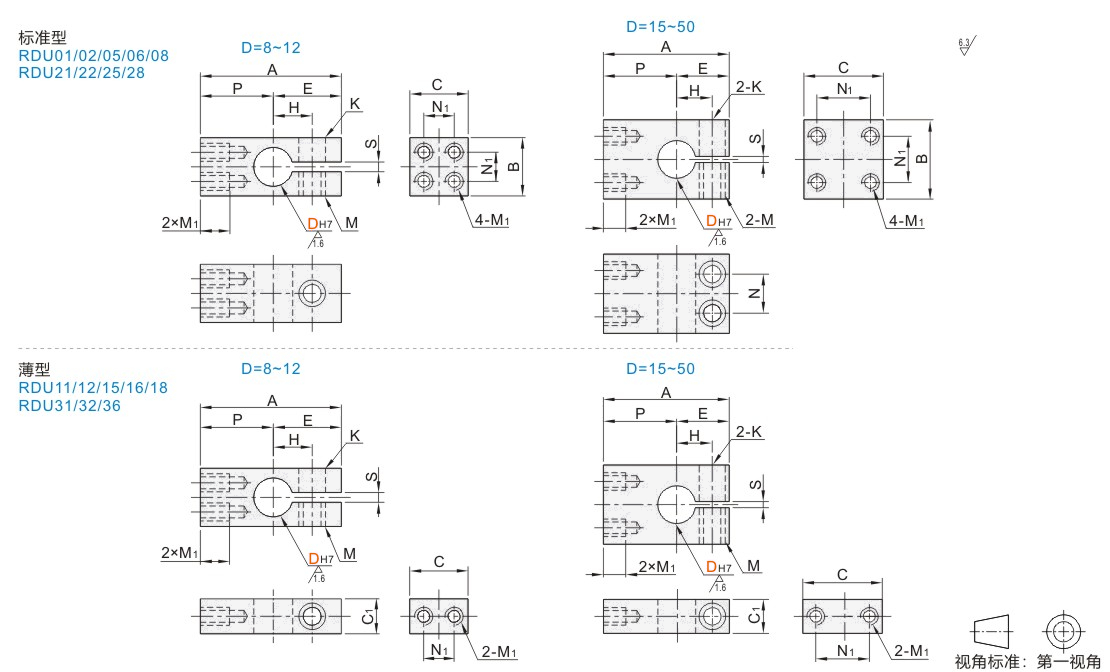

孔距固定型

型号			P	A	B	C	C1	E	H	N1	M1	N	M	K	S
代码	DH7		P	A	B	C	C1	E	H	N1	M1	N	M	K	S
标准型 JT-PNDSD JT-PNDSU JT-PNDSO JT-PNDSX JT-PNDSM 薄型 JT-PNDDD JT-PNDDU JT-PNDDO JT-PNDDX JT-PNDDM	8	+0.015 0	15	29	12	12	—	14	8	6	M3	—	M5	5.5	1.2~2.3
	10	+0.015 0	16	31	16	16	9	15	9	8	M4
	12	+0.018 0	18	34	16	16	9	16	10	8	M4
	15		25	45	22	22	12	20	12	12	M5	12
	(16)		25	45	22	22	—	20	12	12	M5	12
	20	+0.021 0	30	52	28	28	16	22	15	16	M6	14	M6	6.6
	25		33	58	32	32	19	25	18	20	M6	16	M6	6.6
	30		37	66	40	40	19	29	21	25	M8	20	M8	9
	35	+0.025 0	40	72	45	45	22	32	24	28
JT-PNDSD JT-PNDDD	40		45	79	50	50	25	34	26	30
JT-PNDSD JT-PNDDD	50		60	103	65	65	32	43	33	38	M10	32	M10	11	2.5~3.5

( ) 内规格不适用于薄型JT-PNDDD/JT-PNDDU/JT-PNDDO/JT-PNDDX/JT-PNDDM。

孔距选择型

型号			P	A	B	C	C1	E	H	N1	M1	N	M	K	S
代码	DH7		P	A	B	C	C1	E	H	N1	M1	N	M	K	S
标准型 JT-PNDUD JT-PNDUU JT-PNDUO JT-PNDUM 薄型 JT-PNDQD JT-PNDQU JT-PNDQX	10	+0.015 0	20 30	A=P+E	16	16	9	15	9	8	M4	—	M5	5.5	1.2~2.3
	12	+0.018 0	25 35		16	16	9	16	10	8	M4	—
	15	+0.018 0	30 40		22	22	12	20	12	12	M5	12
	20	+0.021 0	25 40		28	28	16	22	15	16	M6	14	M6	6.6
	25		40 50		32	32	19	25	18	20	M6	16	M6	6.6
	30		50 60		40	40	19	29	21	25	M8	20	M8	9
	35	+0.025 0			45	45	22	32	24	28
	40				50	50	25	34	26	30
JT-PNDUD JT-PNDQD	50		50 70		65	65	32	43	33	38	M10	32	M10	11	2.5~3.5
