超重载固定调节脚杯

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 本体	材质 / 轴承	表面处理	适用半导体行业	类型
JT-UBNOD	SUS304	SUS304	电解抛光	是	固定调节型
JT-UBNOF	SUS304	SUJ2	电解抛光	是	固定调节型
JT-UBNOU	S45C	SUS420	镀锌	—	固定调节型
JT-UBNOQ	S45C	SUS420	镀铬	—	固定调节型
JT-UBNOO	S45C	SUJ2	镀锌	—	固定调节型
JT-UBNOX	S45C	SUJ2	镀铬	—	固定调节型

用途(JT-UBNOD/JT-UBNOF)：医疗设备，半导体设备，工业机械等。
当使用工况干燥时选择(JT-UBNOF/JT-UBNOO/JT-UBNOX)，轴承采用轴承钢材质。
当使用工况湿度大时采用(JT-UBNOD/JT-UBNOU/JT-UBNOQ)，轴承采用不锈钢材质。
D100A/120A带厚度为5mm的防滑橡胶垫，总高比标准品高5mm。
由于市面上钢材位为5mm一个梯度，且存在公差，因此车制底座公差-2~0mm均为合理范围。
螺杆底部有推力球轴承，在负载工况下更容易调节高度。
在确认高度后建议锁紧活动螺母，防止设备震动时在轴承
帮助下使螺杆自转。
标准螺杆长度以25mm为一个梯度，可根据客户
要求定制长度，需要注意定制长度后，切短的面
无表面处理，碳钢会喷漆防锈。

请根据脚杯螺杆尺寸M进行相关配件选择，详见脚杯可选配件汇总

选型参数

选型表

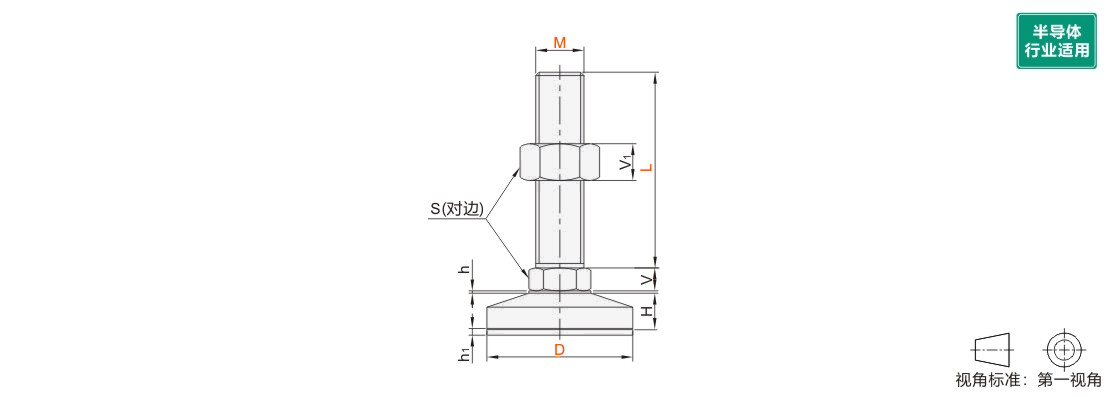

型号		M	L	螺距	S	H	h	h1	V	V1	承载 (Kg)	参考重量 (Kg/pcs)
代码	D	M	L	螺距	S	H	h	h1	V	V1	承载 (Kg)	参考重量 (Kg/pcs)
JT-UBNOD JT-UBNOU JT-UBNOQ JT-UBNOF JT-UBNOO JT-UBNOX	60	16	100	2	24	28	2	—	10	13	1500	0.36
			125									0.4
			150									0.44
		20	100	2.5	30				13	16		0.38
			125									0.42
			150									0.46
	80	16	100	2	24	36.5	4		10	13	1500	0.37
			125									0.41
			150									0.45
		20	100	2.5	30				13	16		0.42
			125									0.46
			150									0.5
		24	100	3	36				16	19		0.47
			125									0.51
			150									0.55
	100	16	100	2	24				10	13	1500	0.44
			125									0.48
			150									0.54
		20	100	2.5	30				13	16	2000	0.46
			125									0.5
			150									0.54
		24	100	3	36				16	19	3500	0.51
			125									0.59
			150									0.65
			200									0.75
		30	100	3.5	46				24	24	4000	0.93
			150									1.02
			200									1.11
	100A	16	100	2	24			5	10	13	1500	0.44
			125									0.48
			150									0.54
		20	100	2.5	30				13	16	2000	0.46
			125									0.5
			150									0.54
		24	100	3	36				16	19	3500	0.51
			125									0.59
			150									0.65
			200									0.75
		30	100	3.5	46				24	24	4000	0.93
			150									1.02
			200									1.11
	120	20	100	2.5	30			—	13	16	4500	0.56
			125									0.6
			150									0.64
		24	100	3	36				16	19		0.61
			125									0.69
			150									0.75
		30	100	3.5	46				24	24		0.85
			125									1.03
			150									1.12
			200									1.21
	120A	20	100	2.5	30			5	13	16		0.56
			125									0.6
			150									0.64
		24	100	3	36				16	19		0.61
			125									0.69
			150									0.75
		30	100	3.5	46				24	24		0.85
			125									1.03
			150									1.12
			200									1.21
