浮动接头内螺纹型

图片仅供参考

浮动接头内螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	硬度	表面处理	类型
JT-UQPSD	S45C	部 45~50HRC 表面高频淬火	发黑	内螺纹型 ● 标准型 ● 尺寸固定型
JT-UQPSU	SUS440C	部 45~50HRC 表面高频淬火	—	内螺纹型 ● 标准型 ● 尺寸固定型
JT-UQPDD	S45C	部 45~50HRC 表面高频淬火	发黑	内螺纹型 ● 标准型 ● 尺寸指定型
JT-UQPDU	SUS440C	部 45~50HRC 表面高频淬火	—	内螺纹型 ● 标准型 ● 尺寸指定型

SUS440C淬火件可能因淬火而变色

选型参数

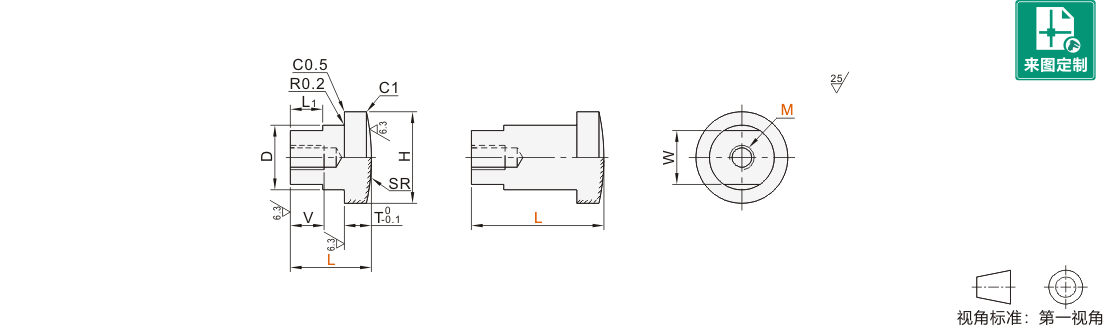

选型表

型号										L											气缸连接件
代码							M			固定型		指定型(最小单位1)									M×螺距				V				D				H				T				W				L1			SR
JT-UQPSD JT-UQPSU JT-UQPDD JT-UQPDU							3			15		—									3×0.5				6				12				17				5				10				6			40
							4			15											4×0.7				8				12				17				5				10				6			40
							5			20											5×0.8				10				14				19				6				12				8			50
							6			20											6×1.0				12				14				19				6				12				8			50
							8			25		30~60									8×1.25				14				16				23				8				14				10			60
							10			25		30~60									10×1.25				15				20				27				8				17				10			60
							12			35		40~80									12×1.25				18				25				34				10				22				12			100
							14			35		40~80									14×1.5				21				25				34				10				22				12
							16			45		50~100									16×1.5				24				32				43				12				27				15
							18			45		50~100									18×1.5				27				32				43				12				27				15
							20			55		60~100									20×1.5				30				40				52				15				32				18			200
							22			55											22×1.5				33				40				52				15				32				18
							24			60											24×1.5				36				49				62				16				41				23
							26			60											26×1.5				39				49				62				16				41				23
							30			65											30×1.5				43				54				69				18				46				24			250
							36			65											36×1.5				45				54				69				18				48				24			250

SUS440C淬火件可能因淬火而变色。
