圆形条纹外螺纹把手 JT-QBDMD-86

图片仅供参考

圆形条纹外螺纹把手 JT-QBDMD-86

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

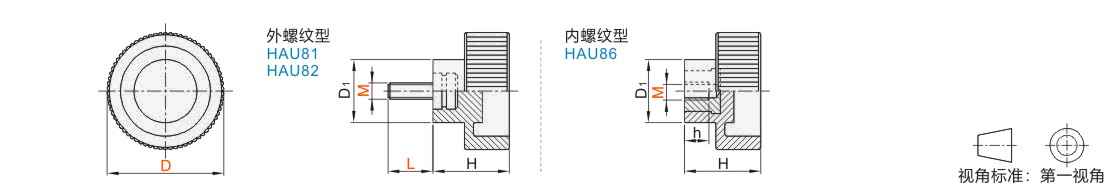

代码	握柄部 / 材质	嵌件 / 材质	类型
JT-QBDMD	PA6	1215MS	条纹把手 ● 外螺纹型
JT-QBDMU	PA6	SUS304	条纹把手 ● 外螺纹型
JT-QBDMX	PA6	黄铜	条纹把手 ● 内螺纹型

选型参数

选型表

型号			L				D		D1				H			参考重量 (kg/pcs)
代码		M	L				D		D1				H			参考重量 (kg/pcs)
JT-QBDMD JT-QBDMU		4	10				20		12				13			0.01
		5	15
		5	20
		6	15
			30				25		15				19
			40				30		18				21
		6A	15
		6A	30
		8	25				35		21				28			0.02
		8	30				30		18				21			0.02
		8A	25				30		18				21			0.01

型号		D	D1	H	h	参考重量 (kg/pcs)
代码	M	D	D1	H	h	参考重量 (kg/pcs)
JT-QBDMX	4	20	12	13	7	0.01
	5	20	12	13	8
	6	25	15	19	12
	6	30	18	21	12
	8	30	18	21	12
	8	35	21	28	18
	10	35	21	28	18
