凸轮轴承随动器一字槽安装集中注油型

图片仅供参考

凸轮轴承随动器一字槽安装集中注油型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	类型
JT-XFZSO	SUJ2	标准型 ● 带油孔型 ● 圆柱型
JT-XFZSX	SUS440C	标准型 ● 带油孔型 ● 圆柱型
JT-XFZUO	SUJ2	标准型 ● 带油孔型 ● 球面型
JT-XFZUX	SUS440C	标准型 ● 带油孔型 ● 球面型

圆柱型D公差：

D	公差
16	0 -0.008
19~30	0 -0.009
32~47	0 -0.011
52~80	0 -0.013
85~90	0 -0.015

球面型D公差:	0 -0.05

不承诺品牌。

选型参数

选型表

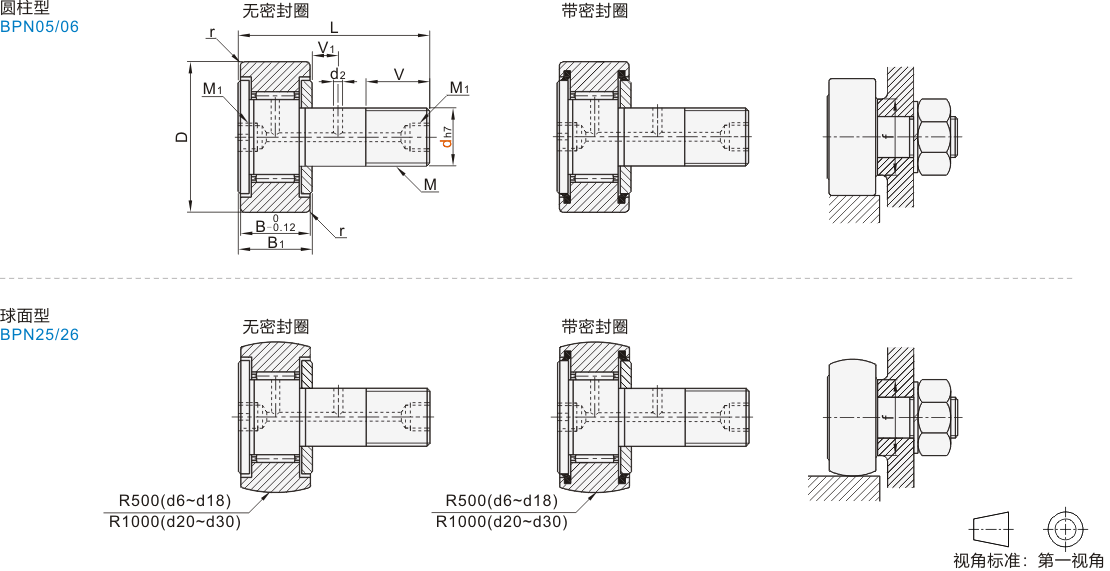

型号			密封圈	D	M×螺距	V	B	B1	L	M1	d2	V1	r	f(min)
代码	dh7		密封圈	D	M×螺距	V	B	B1	L	M1	d2	V1	r	f(min)
圆柱型 JT-XFZSO JT-XFZSX 球面型 JT-XFZUO JT-XFZUX	6	0 -0.015	PP (带密封圈) — (无密封圈)	16	M6×1.0	9	11	12	28	M6×0.75	—	—	0.5	11
	8			19	M8×1.25	11	11	12	32				0.5	13
	10			22	M10×1.25	13	12	13	36				1	15
	10A			26	M10×1.25	13	12	13	36				1	15
	12	0 -0.018		30	M12×1.5	14	14	15	40		3	6	1.5	20
	12A			32	M12×1.5	14	14	15	40			6		20
	16			35	M16×1.5	18	18	19.5	52	PT1/8		8		24
	18			40	M18×1.5	20	20	21.5	58			8		26
	20	0 -0.021		52	M20×1.5	22	24	25.5	66		4	9		36
	20A			47	M20×1.5	22	24	25.5	66			9		36
	24			62	M24×1.5	25	29	30.5	80			11		40
	24A			72	M24×1.5	25	29	30.5	80			11		40
	30			80	M30×1.5	32	35	37	100			15	2	46
	30A			85
	30B			90

d6~d10只有在顶部加工润滑孔。

型号		基本额定负载(kN)				最大静态容许负载(kN)		极限转速 (rpm)	最大紧固扭矩 (N·m)	重量 (g)
型号		Cr(动)		Cor(静)		最大静态容许负载(kN)
代码	d	钢	不锈钢	钢	不锈钢	钢	不锈钢
圆柱型 JT-XFZSO JT-XFZSX 球面型 JT-XFZUO JT-XFZUX	6	2.93	2.34	2.92	2.34	1.56	1.56	11200	2.7	18.5
	8	3.4	2.72	3.79	3.03	3.7	3.03	8400	6.5	28.5
	10	4.34	3.47	5.51	4.41	5.51	4.41	6720	13.8	45
	10A	4.34	3.47	5.51	4.41	5.51	4.41	6720	13.8	60
	12	6.33	5.06	7.83	6.26	7.83	6.26	5600	21.9	95
	12A	6.33	5.06	7.83	6.26	7.83	6.26	5600	21.9	105
	16	9.6	7.7	14.64	11.76	14.64	11.76	4200	58.5	170
	18	11.84	9.44	20.16	16.16	20.16	16.16	3733	86.2	250
	20	16.56	13.2	27.68	22.16	27.68	22.16	3360	119	460
	20A	16.56	13.2	27.68	22.16	27.68	22.16	3360	119	385
	24	24.4	19.52	42.08	33.66	41.6	33.28	2800	21	815
	24A	24.4	19.52	42.08	33.66	41.6	33.28	2800	5	1140
	30	36.32	29.06	68.08	54.46	68.08	54.46	2240	438	1870
	30A									2030
	30B									2220

上表中极限转速数值适用于润滑脂型号，若采用油润滑的型号极限转速为上述数值的160%左右。
