扭矩蝶形铰链任意角度定位型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	本体形状	安装孔型	调整角度	材质	表面处理	类型
JT-QAOSO	平型	圆孔错位型	任意角度定位型	SUS304	滚筒研磨	任意停

特点：
● 采用不锈钢材质，耐腐蚀性优异。
● 因为没有产生金属的摩擦，不会产生金属粉末和噪音。
● 铰链的扭矩几乎不受周围温度的影响。
用途：
● 办公设备，家电制品，家具，控制盘等室内设备。

选型参数

选型表

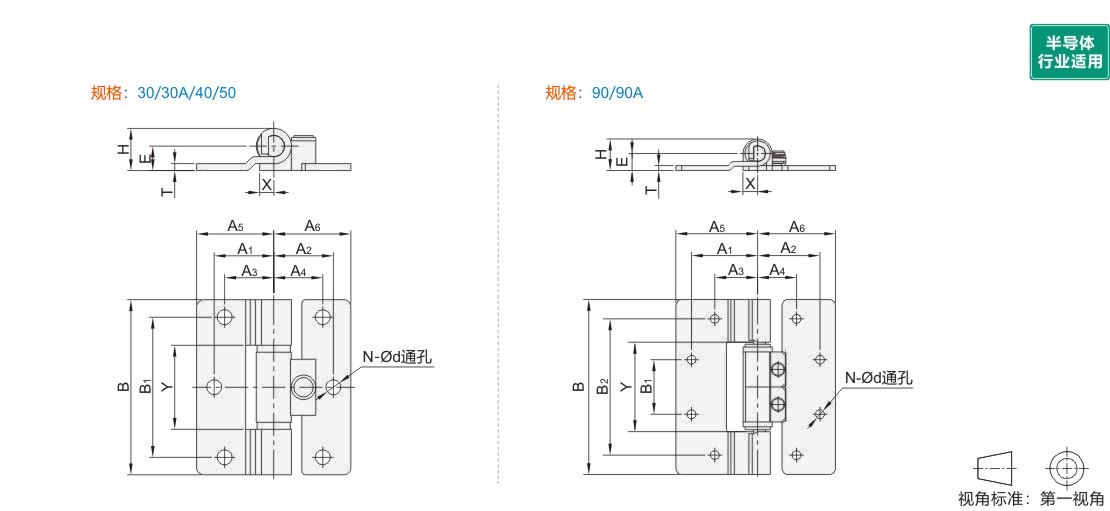

型号		B	A1	A2	A3	A4	A5	A6	B1	B2	T	E	H	Ød	N	X	Y	扭矩 (N·m)	参考重量 (kg/pcs)
代码	规格	B	A1	A2	A3	A4	A5	A6	B1	B2	T	E	H	Ød	N	X	Y	扭矩 (N·m)	参考重量 (kg/pcs)
JT-QAOSO	30	30	—	—	8	8	13	13	20	—	1.2	4.3	7.5	3.2	4	2.1	13.6	0.15±33%	0.011
	30A	30		—	10	15	15	20	20			4.2	7.5		4	2.5	14.2	0.29±15%	0.014
	40	40		16	11	16	16	21	30			4.9	8.5		5	2	17.2	0.78±15%	0.022
	50	50	17	17	14	14	22	22	40		2	7	12	4.2	6	4	23.7	1.47±15%	0.055
	90	90	34	32	22	20	42	40	28	70	2.5	8.7	16	4.5	8	7.5	44	4.90±20%	0.19
	90A	90	34	32	22	20	42	40	28	70	2.5	8.7	16	4.5	8	7.5	44	2.50±20%	0.19
