带座轴承标准法兰型单轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质 / 轴承	材质 / 轴承座	材质 / 挡圈	表面处理 / 轴承座
JT-VXAAUD	类型 / 圆法兰	钢	S45C	弹簧钢	发黑
JT-VXAAQD	类型 / 方法兰	钢	S45C	弹簧钢	发黑
JT-VXAAFD	类型 / 对边法兰	钢	S45C	弹簧钢	发黑
JT-VXAAUU	类型 / 圆法兰	钢	S45C	SUS304	无电解镀镍
JT-VXAAQU	类型 / 方法兰	钢	S45C	SUS304	无电解镀镍
JT-VXAAFU	类型 / 对边法兰	钢	S45C	SUS304	无电解镀镍
JT-VXAAUQ	类型 / 圆法兰	钢	A6061	SUS304	本色阳极氧化(哑光)
JT-VXAAQQ	类型 / 方法兰	钢	A6061	SUS304	本色阳极氧化(哑光)
JT-VXAAFQ	类型 / 对边法兰	钢	A6061	SUS304	本色阳极氧化(哑光)
JT-VXAAUF	类型 / 圆法兰	不锈钢	A6061	SUS304	本色阳极氧化(哑光)
JT-VXAAQF	类型 / 方法兰	不锈钢	A6061	SUS304	本色阳极氧化(哑光)
JT-VXAAFF	类型 / 对边法兰	不锈钢	A6061	SUS304	本色阳极氧化(哑光)
JT-VXAAUX	类型 / 圆法兰	不锈钢	SUS304	SUS304	—
JT-VXAAQX	类型 / 方法兰	不锈钢	SUS304	SUS304	—
JT-VXAAFX	类型 / 对边法兰	不锈钢	SUS304	SUS304	—

由于产品批次不同，发货镀镍产品可能存在喷细砂，不影响尺寸及功能。

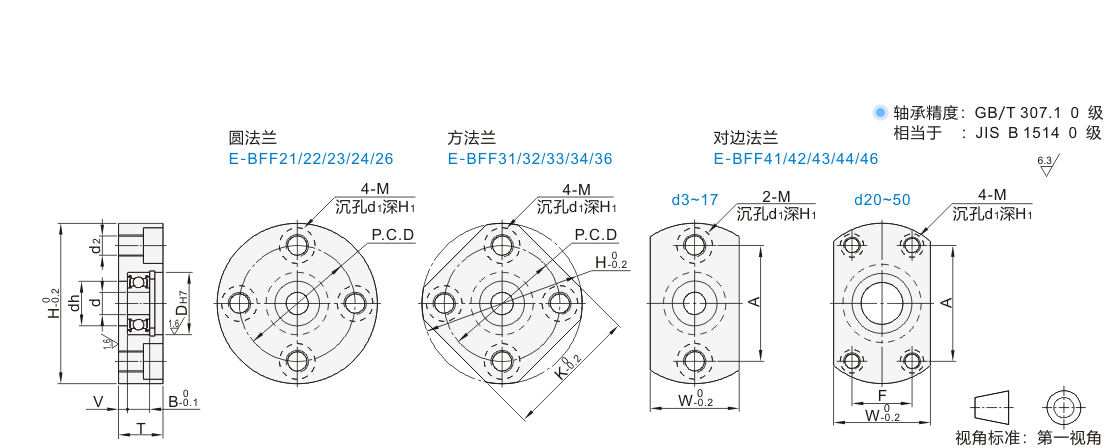

选型参数

选型表

型号			d	DH7		B	H	W	T	V	dh	P.C.D	K	A	F	M(粗牙螺纹) (d2)	d1	H1
代码	轴承型号	密封圈	d	DH7		B	H	W	T	V	dh	P.C.D	K	A	F	M(粗牙螺纹) (d2)	d1	H1
圆法兰 JT-VXAAUD JT-VXAAUU JT-VXAAUQ JT-VXAAUF JT-VXAAUX 方法兰 JT-VXAAQD JT-VXAAQU JT-VXAAQQ JT-VXAAQF JT-VXAAQX 对边法兰 JT-VXAAFD JT-VXAAFU JT-VXAAFQ JT-VXAAFF JT-VXAAFX	623	ZZ (双盖式) ※VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈)	3	10	+0.015 0	4	33	16	9	2	7	24	27	24	—	M4 (3.3)	6.5	3.6
	624		4	13	+0.018 0	5	35	18	10		9	26	28	26		M4 (3.3)	6.5	3.6
	605		5	14			36	20			10	26	30	26		M5 (4.3)	8	4.6
	625		5	16			38	22			12	28	31	28
	606		6	17		6	39	23	11		13	29	32	29
	626		6	19	+0.021 0		41	25			15	31	34	31
	698		8	19			41	25			15	31	34	31
	608			22		7	45	29	12		18	35	36	35
	628			24		8	47	32	13		20	37	37	37
	6800		10	19		5	41	25	10		15	31	34	31
	6900			22		6	45	29	11		19	35	36	35
	6000			26		8	50	34	13		22	40	39	40
	6200			30		9	54	38	14		24	44	42	44
	6801		12	21		5	44	29	10		17	34	35	34
	6901			24		6	48	31	11		21	38	38	38
	6001			28		8	52	36	13		24	42	40	42
	6201			32	+0.025 0	10	56	40	15		26	46	43	46
	6802		15	24	+0.021 0	5	47	32	10		20	37	37	37
	6902			28	+0.021 0	7	57	37	12		25	45	45	45		M6 (5.2)	9.5	5.6
	6002			32	+0.025 0	9	60	40	14		28	48	46	48
	6202			35	+0.025 0	11	64	44	17		29	52	49	52
	6903		17	30	+0.021 0	7	60	38	12		27	48	46	48
	6003			35	+0.025 0	10	66	44	16		31	54	50	54
	6203			40		12	72	50	18		34	60	54	60
	6804		20	32		7	60	40	12		28	48	46	38	29
	6904			37		9	69	47	15		34	56	54	51	24	M8 (6.8)	11	6.7
	6004			42		12	77	54	18		36	64	59	56	32
	6204			47		14	81	58	20		40	68	62	59	34
	6805		25	37		7	69	47	13		34	56	54	51	24
	6905			42		9	77	54	15		36	64	59	56	32
	6005			47		12	88	58	18		41	72	67	63	36	M10 (8.5)	14	8.8
	6205			52	+0.030 0	15	94	64	22		45	78	72	68	39	M10 (8.5)	14	8.8
	6806		30	42	+0.025 0	7	77	54	13		36	64	59	56	32	M8(6.8)	11	6.7
	6906			47	+0.025 0	9	88	58	15		41	72	67	63	36	M10 (8.5)	14	8.8
	6006			55	+0.030 0	13	96	66	20		48	80	73	70	40
	6206			62		16	104	74	23		55	88	79	77	44
	6007		35	62		14	104	74	21		55	88	79	75	44
	6207		35	72		17	126	88	26	3	64	105	95	92	51	M12(10.5)	17.5	11.2
	6008		40	68		15	114	82	23	2	60	96	86	80	54	M10(8.5)	14	8.8
	6208		40	80		18	134	96	27	3	74	113	102	98	56	M12 (10.5)	17.5	11.2
	6010	ZZ (双盖式)	50	80		16	134	96	25	3	74	113	__	98	56
	6210	ZZ (双盖式)	50	90	+0.035 0	20	147	110	31	4	83	126	__	104	72

※ VV(非接触式橡胶密封圈)不适用于型号为623、624、605、606的轴承。
※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。
请注意避让挡圈，挡圈(TBP21/22/23)尺寸详见怡合达电商平台。
型号6800/6801/6802/6804/6805/6806的轴承为薄壁轴承，适配挡圈为钢材质反向挡圈，挡圈(TBP16)尺寸详见怡合达电商平台。
