带座轴承薄对边法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 轴承	材质 / 轴承座	材质 / 挡圈	表面处理 / 轴承座	类型
JT-XAMSD	钢	S45C	弹簧钢	发黑	带挡圈型
JT-XAMSU	钢	S45C	SUS304	喷细砂无电解镀镍	带挡圈型
JT-XAMSX	不锈钢	SUS304	SUS304	—	带挡圈型
JT-XAMDD	钢	S45C	—	发黑	无挡圈型
JT-XAMDU	钢	S45C	—	喷细砂无电解镀镍	无挡圈型
JT-XAMDX	不锈钢	SUS304	—	—	无挡圈型

无挡圈型由于B尺寸为负公差，因此轴承可能会突出0 . 1~0.2。

无挡圈型带座轴承，当负载超过额定负载时有脱落可能，请调整负载后重新安装即可正常使用。

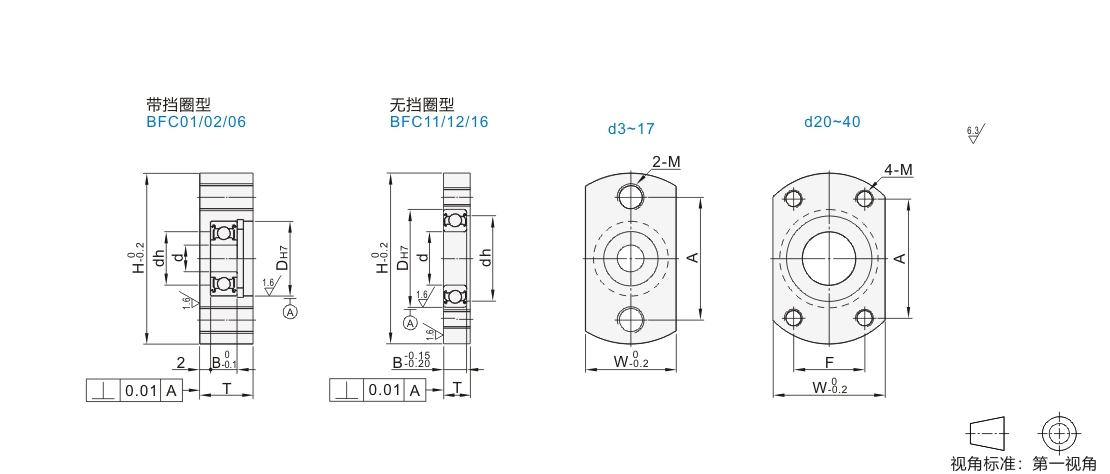

选型参数

选型表

型号			d	DH7		B	H	W	T		dh	A	F	M (粗牙螺纹)
代码	轴承型号	密封圈	d	DH7		B	H	W	带挡圈型	无挡圈型	dh	A	F	M (粗牙螺纹)
带挡圈型 JT-XAMSD JT-XAMSU JT-XAMSX 无挡圈型 JT-XAMDD JT-XAMDU JT-XAMDX	623	ZZ (双盖式) ※VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈)	3	10	+0.015 0	4	25	13	9	6	7	18	—	M4
	624		4	13	+0.018 0	5	28	15	10	7	9	21		M4
	605		5	14		5	32	17			10	23		M5
	625		5	16		5	34	19			12	25
	606		6	17		6	35	20	11	8	13	26
	626		6	19	+0.021 0	6	37	22	11	8	15	28
	608		8	22		7	40	26	12	9	18	31
	628		8	24		8	42	29	13	10	20	33
	6900		10	22		6	40	26	11	8	19	31
	6000			26		8	44	31	13	10	22	35
	6200			30		9	48	35	14	11	24	39
	6901		12	24		6	42	28	11	8	21	33
	6001			28		8	46	33	13	10	24	37
	6201			32	+0.025 0	10	50	37	15	12	26	41
	6902		15	28	+0.021 0	7	49	34	12	9	25	39		M6
	6002			32	+0.025 0	9	53	37	14	11	28	43
	6202			35	+0.025 0	11	56	41	17	13	29	46
	6903		17	30	+0.021 0	7	51	35	12	9	27	41
	6003			35	+0.025 0	10	56	41	16	12	31	46
	6203			40		12	61	47	18	14	34	51
	6904		20	37		9	64	44	15	11	34	45	24	M8
	6004			42		12	69	51	18	14	36	46	32
	6204			47		14	74	55	20	16	40	50	34
	6005		25	47		12	80	55	18	14	41	52	36	M10
	6205		25	52	+0.030 0	15	85	61	22	17	45	56	39
	6006		30	55		13	88	63	20	15	48	59	40
	6206		30	62		16	95	71	23	18	55	65	44
	6007		35	62		14	95	71	21	16	55		44
	6008		40	68		15	101	79	23	17	60		54

※ VV(非接触式橡胶密封圈)不适用于型号为623、624、605、606的轴承。

※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。

请注意避让挡圈，挡圈(TBP21/22/23)尺寸详见怡合达电商平台。

可选加工参数

暂未上传文档资料

带座轴承 薄对边法兰型
