标准型喉箍

图片仅供参考

标准型喉箍

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	类型
JT-XIVSD●	SUS304	标准型
JT-XIVSU●	SUS201	大美式
JT-XIVSX	SUS304	大美式
JT-XIVSQ●	SUS304	欧式
JT-XIVSF	SUS304	德式
JT-XIVSO	SUS201	手拧式

适用于压力低于1.2MPa的管路软管之间连接紧固。

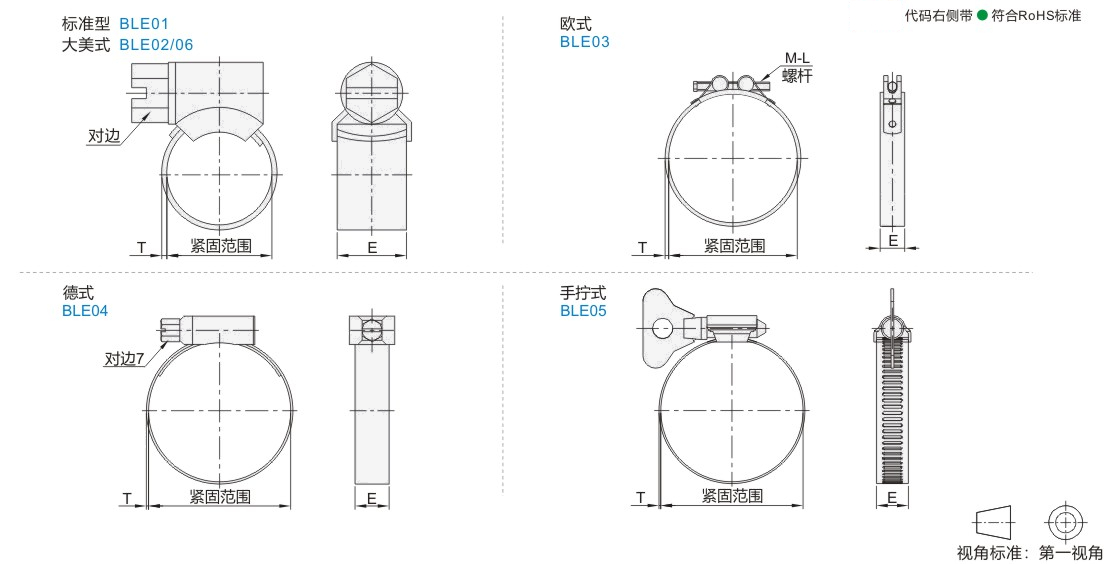

选型参数

标准型

型号		软管外径紧固范围(mm)	紧固扭矩 (N·m)	E	T	对边
代码	规格	软管外径紧固范围(mm)	紧固扭矩 (N·m)	E	T	对边
JT-XIVSD	15	15~24	4.2	12	0.6	7
	19	19~28	4.2
	22	22~32	5.1
	26	26~38	5.1
	32	32~44	5.9
	38	38~50
	44	44~56
	50	50~65	6.7
	58	58~75
	68	68~85
	77	77~95
	87	87~112
	100	100~120
	110	110～130

大美式

型号		软管外径紧固范围(mm)	紧固扭矩 (N·m)	E	T	对边
代码	规格	软管外径紧固范围(mm)	紧固扭矩 (N·m)	E	T	对边
(SUS201) JT-XIVSU	8	8~12	3.5	8	0.6	6
	10	10~16
	13	13~19
	16	16~25	4.2
	19	19~29	4.2
	22	22~32	5.1	12		8
	25	25~38	5.1
	32	32~44	5.9
	35	27~51
	38	38~57
	44	44~64
	51	51~70	6.7
	59	52~76
	60	59~83
	70	70~89
	76	76~95
	80	80~100
	90	90~110
	100	100~120
	110	110~130	5.9
	120	120~140
	130	130~150
	140	140~160
(SUS304) JT-XIVSX	13	13~19	2.5	8	0.55	6
	16	16~25
	18	18~29
	18A	18~32	7	12.6	0.6	8
	21	21~38
	21A	21~44
	27	27~51
	33	33~57
	40	40~64
	44	44~67
	46	46~70	6
	52	52~76
	60	60~83
	65	65~89
	76	76~95
	78	78~101	5
	91	91~114
	105	105~127
	118	118~140
	130	130~152
	140	140~165
	155	155~180
	175	175~203
	198	198~230
	232	232~254
	250	250~280

欧式

型号		软管外径紧固范围(mm)	紧固扭矩 (N·m)	E	T	M-L
代码	规格	软管外径紧固范围(mm)	紧固扭矩 (N·m)	E	T	M-L
JT-XIVSQ	17	17~19	9	18	0.6	M6-L40
	20	20~22
	23	23~25
	26	26~28
	29	29~31		20		M6-L50
	32	32~35
	36	36~39
	40	40~43
	44	44~47		22	0.8	M6-L60
	48	48~51
	52	52~55
	56	56~59
	60	60~63
	64	64~67
	68	68~73		24		M8-L70
	74	74~79
	80	80~85
	86	86~91
	92	92~97
	98	98~103				M8-L80
	104	104~112
	113	113~121
	122	122~130

德式

型号		软管外径紧固	紧固扭矩 (N·m)	E	T
代码	规格	范围(mm)	紧固扭矩 (N·m)	E	T
JT-XIVSF	8	8~12	7	9	0.6
	13	12~20		12
	15	15~24
	16	16~25
	22	22~32
	25	25~40
	26	26~38
	35	35~50
	40	40~60
	44	44~56
	50	50~70
	60	60~80
	70	70~90
	80	80~100	6
	100	100~120
	110	110~130
	130	130~150	5
	160	160~180
	180	180~200
	210	210~230

手拧式

型号		软管外径紧固	紧固扭矩 (N·m)	E	T
代码	规格	范围(mm)	紧固扭矩 (N·m)	E	T
JT-XIVSO	9	9~16	2.5	8	0.6
	10	10~16		10
	13	13~19		8
	13A	13~19	3	10
	16	16~25	3	10
	18	18~32	4	12
	19	19~29	3	10
	21	21~38	4	12
	21A	21~44
	33	33~57
