还有0项未选择重置

选择代码

代码参数

类型

轴承品牌

轴承座材质

轴承座表面处理

轴承材质

选型参数

轴承型号 *

长度L(mm) *

20~120/1

图片仅供参考

带座轴承双轴承机加型标准型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	品牌 / 轴承	材质 / 轴承	材质 / 轴承座	表面处理 / 轴承座
JT-XAPSD	类型 / 圆法兰	无指定	钢	S45C	发黑
JT-XAPDD	类型 / 方法兰	无指定	钢	S45C	发黑
JT-XAPUD	类型 / 对边法兰	无指定	钢	S45C	发黑
JT-XAPSU	类型 / 圆法兰	无指定	钢	S45C	喷细砂无电解镀镍
JT-XAPDU	类型 / 方法兰	无指定	钢	S45C	喷细砂无电解镀镍
JT-XAPUU	类型 / 对边法兰	无指定	钢	S45C	喷细砂无电解镀镍
JT-XAPSO	类型 / 圆法兰	无指定	钢	S45C	镀铬
JT-XAPDO	类型 / 方法兰	无指定	钢	S45C	镀铬
JT-XAPUO	类型 / 对边法兰	无指定	钢	S45C	镀铬
JT-XAPSQ	类型 / 圆法兰	无指定	钢	A2017	喷细砂本色阳极氧化
—	类型 / 方法兰	无指定	钢	A2017	喷细砂本色阳极氧化
JT-XAPUQ	类型 / 对边法兰	无指定	钢	A2017	喷细砂本色阳极氧化
JT-XAPSF	类型 / 圆法兰	无指定	不锈钢	A2017	喷细砂本色阳极氧化
—	类型 / 方法兰	无指定	不锈钢	A2017	喷细砂本色阳极氧化
JT-XAPUF	类型 / 对边法兰	无指定	不锈钢	A2017	喷细砂本色阳极氧化
JT-XAPSX	类型 / 圆法兰	无指定	不锈钢	SUS304	—
JT-XAPDX	类型 / 方法兰	无指定	不锈钢	SUS304	—
JT-XAPUX	类型 / 对边法兰	无指定	不锈钢	SUS304	—
JT-XAPQD	类型 / 圆法兰	NSK	钢	S45C	发黑
JT-XAPFD	类型 / 方法兰	NSK	钢	S45C	发黑
JT-XAPOD	类型 / 对边法兰	NSK	钢	S45C	发黑
JT-XAPQU	类型 / 圆法兰	NSK	钢	S45C	喷细砂无电解镀镍
JT-XAPFU	类型 / 方法兰	NSK	钢	S45C	喷细砂无电解镀镍
JT-XAPOU	类型 / 对边法兰	NSK	钢	S45C	喷细砂无电解镀镍
JT-XAPQQ	类型 / 圆法兰	NSK	钢	A6061	喷细砂本色阳极氧化
—	类型 / 方法兰	NSK	钢	A6061	喷细砂本色阳极氧化
JT-XAPOQ	类型 / 对边法兰	NSK	钢	A6061	喷细砂本色阳极氧化

由于产品批次不同，发货镀镍产品可能存在喷细砂，不影响尺寸及功能。

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

由于B尺寸为负公差，因此轴承可能会突出0 . 1~0.2。
无挡圈型带座轴承，当负载超过额定负载时有脱落可能，请调整负载后重新安装即可正常使用。

选型参数

选型表

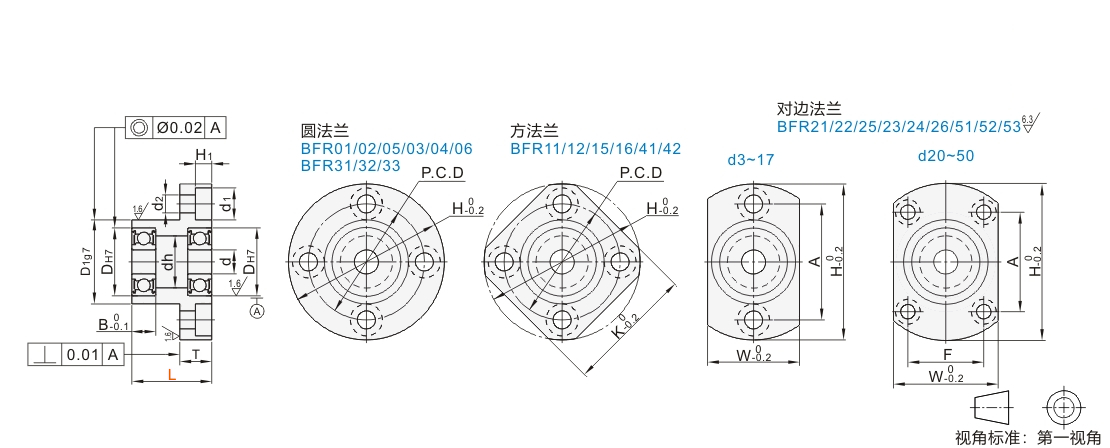

型号			L 最小单位1	d	DH7		B	H	W	T	dh	D1g7		P.C.D	K	A	F	d1	d2	H1
	轴承型号	密封圈	L 最小单位1	d	DH7		B	H	W	T	dh	D1g7		P.C.D	K	A	F	d1	d2	H1
圆法兰 JT-XAPSD JT-XAPSU JT-XAPSO JT-XAPSQ JT-XAPSF JT-XAPSX JT-XAPQD JT-XAPQU JT-XAPQQ 方法兰 JT-XAPDD JT-XAPDU JT-XAPDO JT-XAPDX JT-XAPFD JT-XAPFU 对边法兰 JT-XAPUD JT-XAPUU JT-XAPUO JT-XAPUQ JT-XAPUF JT-XAPUX JT-XAPOD JT-XAPOU JT-XAPOQ	623	ZZ (双盖式) ※VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈)	20~40	3	10	+0.015 0	4	33	16	7	7	14	-0.006 -0.024	24	27	24		6.5	3.7	3.3
	624			4	13	+0.018 0	5	35	18	7	9	17		26	28	26		6.5	3.7	3.3
	605			5	14			36	20	8	10	18		26	30	26		8	4.7	4.3
	625			5	16			38	22		12	20	-0.007 -0.028	28	31	28
	606			6	17		6	39	23		13	21		29	32	29
	626		25~50	6	19	+0.021 0	6	41	25		15	24		31	34	31
	678		20~40	8	12	+0.018 0	3.5	34	18		10	16	-0.006 -0.024	25	27	25		6.5	3.7	3.3
	698		25~50		19	+0.021 0	6	41	25		15	24	-0.007 -0.028	31	34	31		8	4.7	4.3
	608				22		7	45	29		18	27		35	36	35
	628				24		8	47	32		20	30		37	37	37
	6700		20~40	10	15	+0.018 0	4	37	22		12	19		27	30	27
	6800		20~40		19	+0.021 0	5	41	25		15	24		31	34	31
	6900		25~60		22		6	45	29		19	27		35	36	35
	6000				26		8	50	34		22	32	-0.009 -0.034	40	39	40
	6200				30		9	54	38		24	36	-0.009 -0.034	44	42	44
	6701		20~40	12	18	+0.018 0	4	40	25		15	23	-0.007 -0.028	30	31	30
	6801		25~50		21	+0.021 0	5	44	29		17	26		34	35	34
	6901		25~60		24		6	48	31		21	30		38	38	38
	6001		25~60		28		8	52	36		24	34	-0.009 -0.034	42	40	42
	6201		30~70		32	+0.025 0	10	56	40		26	38	-0.009 -0.034	46	43	46
	6702		20~60	15	21	+0.021 0	4	44	29		18	26	-0.007 -0.028	34	35	34
	6802		20~60		24		5	47	32		20	30	-0.007 -0.028	37	37	37
	6902		20~70		28		7	57	37	10	25	35	-0.009 -0.034	45	45	45		9.5	5.7	5.3
	6002		20~70		32	+0.025 0	9	60	40		28	38		48	46	48
	6202		25~70		35	+0.025 0	11	64	44		29	42		52	49	52
	6803		25~60	17	26	+0.021 0	5	50	34		22	32		40	39	40		8	4.7	4.3
	6903		35~70		30	+0.021 0	7	60	38		27	36		48	46	48		9.5	5.7	5.3
	6003				35	+0.025 0	10	66	44		31	42		54	50	54
	6203				40	+0.025 0	12	72	50		34	48		60	54	60
	6704		30~70	20	27	+0.021 0	4	51	35		23	33		41	39	32	25	8	4.7	4.3
	6804		35~70		32	+0.025 0	7	60	40		28	38		48	46	38	29	9.5	5.7	5.3
	6904		35~70		37		9	69	47	11	34	45		56	54	51	24	11	6.8	6.3
	6004		45~80		42		12	77	54		36	50		64	59	56	32
	6204		45~80		47		14	81	58		40	54	-0.010 -0.040	68	62	59	34
	6805		35~70	25	37		7	69	47		34	45	-0.009 -0.034	56	54	51	24
	6905		35~70		42		9	77	54		36	50	-0.009 -0.034	64	59	56	32
	6005		45~80		47		12	88	58	13	41	54	-0.010 -0.040	72	67	63	36	14	9.2	8.3
	6205		45~80		52	+0.030 0	15	94	64		45	60	-0.010 -0.040	78	72	68	39	14	9.2	8.3
	6806		35~70	30	42	+0.025 0	7	77	54		36	50	-0.009 -0.034	64	59	56	32	11	6.8	6.3
	6906		35~70		47	+0.025 0	9	88	58		41	54	-0.010 -0.040	72	67	63	36	14	9.2	8.3
	6006		45~80		55	+0.030 0	13	96	66		48	62		80	73	70	40
	6206		45~80		62		16	104	74		55	70		88	79	77	44
	6007		50~120	35	62		14	104	74		55	70		88	79	75	44
	6207			35	72		17	126	88	20	64	84	-0.012 -0.047	105	95	92	51	17.5	11.2	11.2
	6008			40	68		15	114	82	13	60	78	-0.010 -0.040	96	86	80	54	14	9.2	8.3
	6208		60~120	40	80		18	134	96	20	74	92	-0.012 -0.047	113	102	98	56	17.5	11.2	11.2
	6010	ZZ (双盖式)		50	80		16	134	96		74	92		113	__	98	56
	6210	ZZ (双盖式)		50	90	+0.035 0	20	147	110		83	106		126	__	104	72

※ VV(非接触式橡胶密封圈)不适用于型号为67开始的型号及623、624、605、606的轴承。
※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。
※ NSK品牌轴承无VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)。
