规格 *

关节接头单耳固定型

图片仅供参考

关节接头单耳固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-UHQXD	SS400	镀镍	固定型 ● 单耳型
JT-UHQXU	SUS304	—	固定型 ● 单耳型

选型参数

选型表

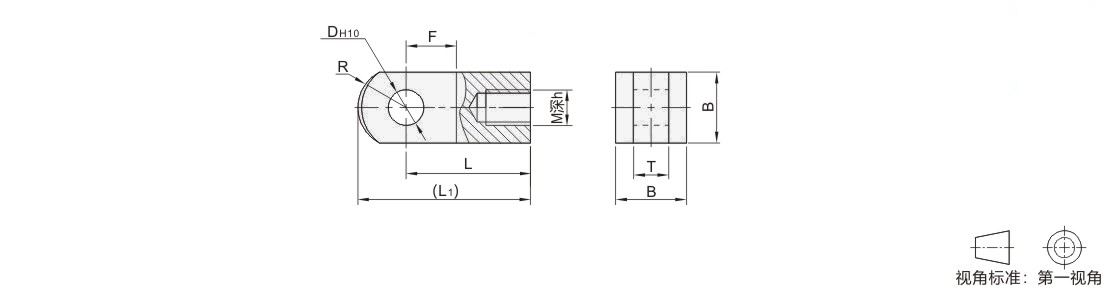

型号								适用气缸内径					L1				B			L				M						h			R			F				DH10							T
代码					规格			适用气缸内径					L1				B			L				M						h			R			F				DH10							T
JT-UHQXD JT-UHQXU					I6			6					19				8			14				M3×0.5						5			5			5				4				+0.048 0			3.8				0 -0.3
					I10			10					19				8			14				M4×0.7						5			5			5				4							3.8
					I12			12					21				10			16				M5×0.8						7			6.3			7				5							4.8
					I16			16					32				12			25				M6×1.0						7			8.1			15				5							6.3
					I20			20					34				16			25				M8×1.25						9			10.3			11				8				+0.058 0			7.8
					I25			25					41				20			30				M10×1.25						11			12.8			14				10							9.8
					I32			32					42				22							M1.4×1.5						14			12														17.8
					I40			40					42				22							M1.4×1.5						14			12														17.8
					I50			50					56				28			40				M18×1.5						18			16			20				14				+0.070 0			21.8
					I63			63					56				28			40				M18×1.5						18			16			20				14				+0.070 0			21.8
