全不锈钢快拧弯接头 S款

图片仅供参考

全不锈钢快拧弯接头 S款

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 密封圈	类型
JT-TVCGD	SUS316	氟化橡胶	S款 ● 外螺纹 ● 弯接头
JT-TVCGF	SUS304	氟化橡胶	S款 ● 外螺纹 ● 弯接头

安装时可360°旋转方向。

选型参数

选型表

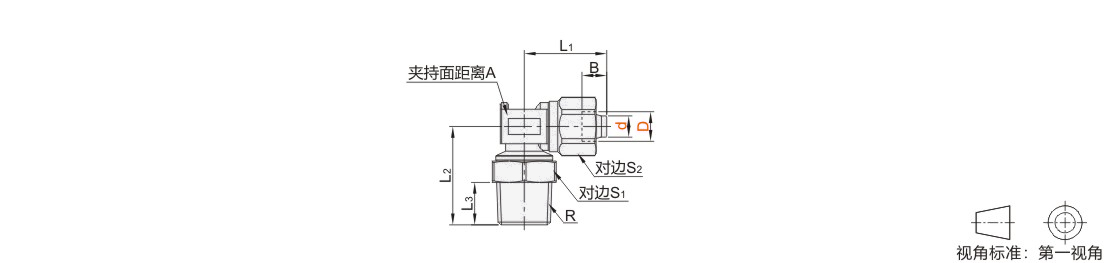

型号		d 适用软管内径	公称型号	R	L1	L2	L3	A	S1	S2	B
代码	D 管外径	d 适用软管内径	公称型号	R	L1	L2	L3	A	S1	S2	B
(SUS316) JT-TVCGD (SUS304) JT-TVCGF	4	2.5	1	R1/8	14.5	16.1	8	7	10	8	4.5
	4	2.5	2	R1/4	14.5	19.9	9	7	14	8	4.5
	6	4	1	R1/8	15.5	18.5	8	9	12	10	6
			2	R1/4		20	9		14
			3	R3/8		21.5	10		17
			4	R1/2		23	11.5		22
	8	6	1	R1/8	17.7	21	8	11	12	14	6.5
			2	R1/4		22.5	9		14
			3	R3/8		24	10		17
			4	R1/2		25.5	11.5		22
	10	6.5	1	R1/8	21	26	8	14	14	15	6.9
			2	R1/4		23.3	9		14
			3	R3/8		24.8	10		17
			4	R1/2		26.3	11.5		22
		8	1	R1/8	20.5	26	8		14
		8	2	R1/4	20.5	23.3	9		14

型号		d 适用软管内径	公称型号	R	L1	L2	L3	A	S1	S2	B
代码	D 管外径	d 适用软管内径	公称型号	R	L1	L2	L3	A	S1	S2	B
(SUS316) JT-TVCGD (SUS304) JT-TVCGF	10	8	3	R3/8	20.5	24.8	10	14	17	15	6.9
	10	8	4	R1/2	20.5	26.3	11.5	14	22	15	6.9
	12	8	2	R1/4	21.5	24.5	9	15.8	17	17	7.5
			3	R3/8		26	10		17
			4	R1/2		27.5	11.5		22
		9	2	R1/4		24.5	9		17
			3	R3/8		26	10		17
			4	R1/2		27.5	11.5		22
		10	2	R1/4		24.5	9		17
			3	R3/8		26	10		17
			4	R1/2		27.5	11.5		22
	16	12	3	R3/8	27	29.5	10			22	9
		12	4	R1/2		33.5	11.5	20
		13	3	R3/8		29.5	10
		13	4	R1/2		33.5	11.5
