选择代码

代码参数

球头材质

球头类型

载荷

选型参数

公制普通螺纹M(mm) *

定位珠内六角孔安装型

图片仅供参考

定位珠内六角孔安装型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	载荷	主体 / 材质	球头 / 材质	球头 / 硬度	弹簧 / 材质	使用温度	类型
JT-WBASD	超轻载	SUS304	SUS440C	56HRC~	SUS631J1	-30~260℃	不锈钢型 ● 金属球头
JT-WBASX	超轻载	SUS304	SUS304	—	SUS304	-30~80℃	不锈钢型 ● 金属球头
JT-WBASU	轻载	SUS304	SUS440C	56HRC~	SUS631J1	-30~260℃	不锈钢型 ● 金属球头
JT-WBASL	轻载	SUS304	SUS304	—	SUS304	-30~80℃	不锈钢型 ● 金属球头
JT-WBASQ	重载	SUS304	SUS440C	56HRC~	SUS631J1	-30~260℃	不锈钢型 ● 金属球头
JT-WBASM	重载	SUS304	SUS304	—	SUS304	-30~80℃	不锈钢型 ● 金属球头
JT-WBASF	超重载	SUS304	SUS440C	56HRC~	SUS631J1	-30~260℃	不锈钢型 ● 金属球头
JT-WBAUD	超轻载	SUS304	聚缩醛	—	SUS631J1	-30~80℃	不锈钢型 ● 树脂球头
JT-WBAUU	轻载	SUS304	聚缩醛	—	SUS631J1	-30~80℃	不锈钢型 ● 树脂球头
JT-WBAUQ	重载	SUS304	聚缩醛	—	SUS631J1	-30~80℃	不锈钢型 ● 树脂球头
JT-WBAUF	超重载	SUS304	聚缩醛	—	SUS631J1	-30~80℃	不锈钢型 ● 树脂球头

未进行防松动处理。

选型参数

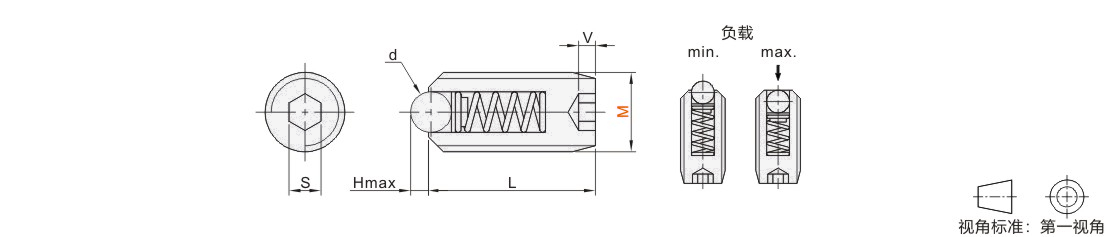

型号		金属球头		树脂球头		L	V	S	负载(N)
型号		金属球头		树脂球头					超轻载		轻载(JT-WBASU)		轻载(JT-WBAUU)		重载		超重载
代码	M	d	H	d	H				min.	max.	min.	max.	min.	max.	min.	max.	min.	max.
金属球头树脂球头 JT-WBASD JT-WBAUD JT-WBASU JT-WBAUU JT-WBASQ JT-WBAUQ JT-WBASF JT-WBAUF	3	1.5	0.7	一	一	7	1	1.5	0.3	0.64	1	2	一	—	1.5	2.9	2.2	5
	4	2	0.8	2.4	0.8	9	1.5	2	0.5	1.7	1.8	5	1.9	5	3.8	9.9	2.5	12.5
	5	2.5	0.95	3.2	0.95	12	2	2.5	0.9	3.22	3.2	9.9	2.8	9.9	4.8	19.7	11.2	24.1
	6	3	1.3	3.2	1.3	13	2.5	3	1.5	4.95	5	15.4	4.8	14.8	9.7	29.5	17.7	33.4
	8	5	1.8	4	1.8	15	2.5	4	2.3	6.46	5.4	19.2	6.8	19.7	12.6	39.3	21.4	45.3
	10	6	2.2	4.8	2.2	16	3	5	2.9	8.2	8.8	24.2	8.7	24.6	18.5	49.1	23.5	60.7
	12	8	2.8	7.1	2.8	20		6	3.4	9.78	10.4	29.4	9.7	29.5	19.5	58.9	24.1	63.7
	16	10	4	9.5	4	25		8	5.6	15.9	14.8	49	15.6	49.1	29.3	98.1	43.6	116.3

树脂球头无M3规格。 kgf=N×0.101972

JT-WBASX

型号		d	H	L	V	S	负载(N)
型号							超轻载
代码	M						min.	max.
JT-WBASX	4	2.38	0.8	10	1.5	2	1	3
	5	3	1	12	2	2.5	2	4
	6	3.5	1.2	12	2.5	3	3	5
	8	5	1.6	16	2.5	4	4	7

kgf=N×0.101972

JT-WBASL

型号		d	H	L	V	S	负载(N)
型号							轻载
代码	M						min.	max.
JT-WBASL	3	1.5	0.5	8	1	1.5	1.5	3
	4	2.38	0.8	10	1.5	2	2	5
	5	3	1	12	2	2.5	3	10
	6	3.5	1.2	12	2.5	3	5	15
	8	5	1.6	16	2.5	4	7	20
	10	6	2	16	3	5	9	25
	12	8	2.6	20		6	10	30
	16	10	3.3	25		8	15	50

kgf=N×0.101972

JT-WBASM

型号		d	H	L	V	S	负载(N)
型号							重载
代码	M						min.	max.
JT-WBASM	3	1.5	0.5	8	1	1.5	2	5
	4	2.38	0.8	10	1.5	2	3	20
	5	3	1	12	2	2.5	4	20
	6	3.5	1.2	12	2.5	3	5	30
	8	5	1.6	16	2.5	4	6	50
	10	6	2	16	3	5	10	60
	12	8	2.6	20	3	6	12	100

kgf=N×0.101972
